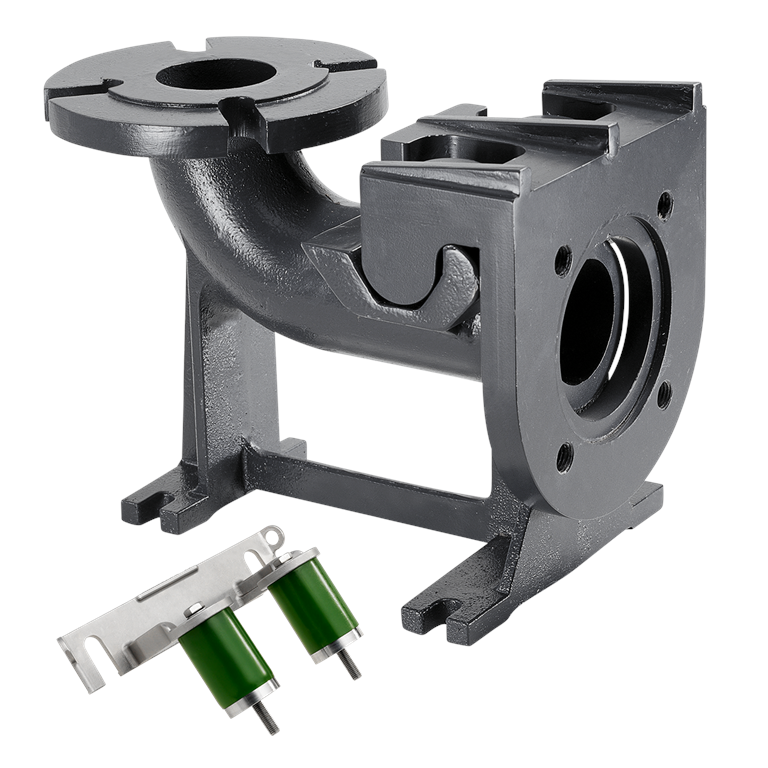

Automatická spojovací sada Grundfos SEV / SE1 DN100 - 96090994

Kompletní sada se skládá z kolena základny spojky, vodicího drápu, držáku vodicích trubek, těsnění pro připojení trubek* a potřebných šroubů.

Nicht zum Lieferumfang gehören die Ankerbolzen für die Befestigung des Kupplungsfußkrümmers und die Führungsrohre.

Tato automatická spojka je vhodná pro čerpadla Grundfos typu SEV / SE1 TYP 65.

Objednací číslo: 96090992

Materials:

• Materiál: šedá litina EN-GJL-250 / ASTM A48 třída 250B.
• Povrchová úprava: Práškově lakovaná
• Těsnění: Elsatomer / NBR

Instalační tlak

• Max. Provozní tlak: 10 bar
• Typ připojení přívodu: DIN
• Typ připojení výstupu: Rp
• Velikost sací trysky: Rp: DN 65
• Velikost výtlačné přípojky: DN 70: DN 65
• Norma příruby: DIN EN 1092-1
• Počet základových šroubů: 0
• Počet základových dílů: 1
• Počet podložek: 0
• Počet matic: 0
• Počet těsnění: 2
• Počet profilových těsnění: 1
• Počet vodicích drápků: 1
• Počet šroubů: 4
• Držák vodicích trubek: 1

Další příslušenství

• Čistá hmotnost: 22 kg

výkres
