BATS-E CVE 20-05

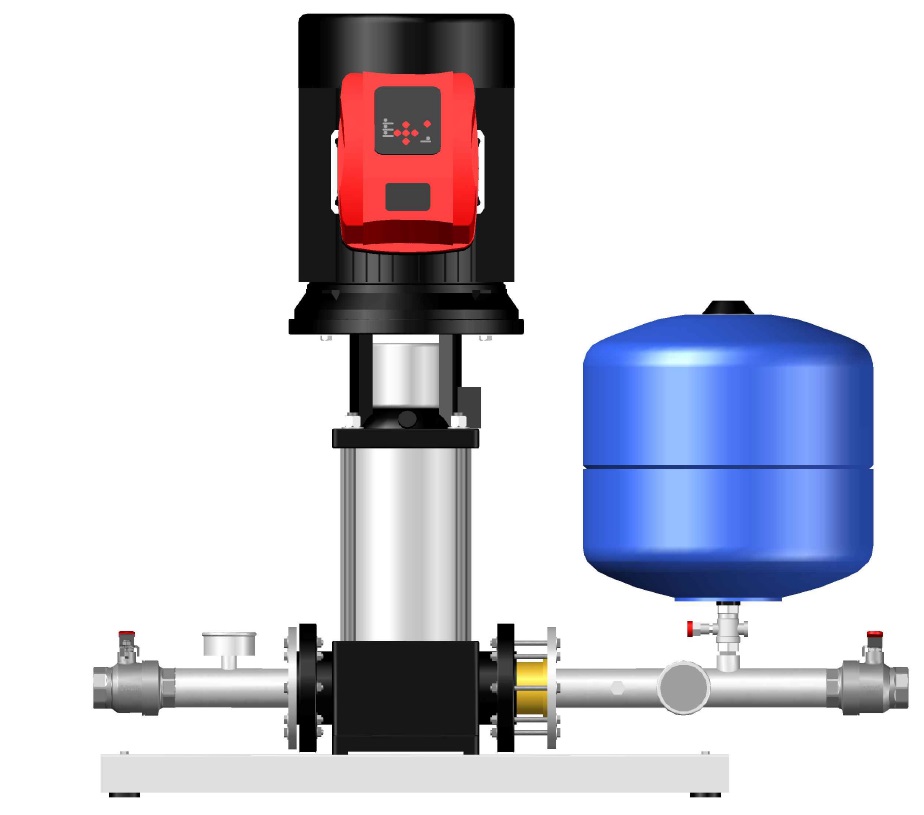

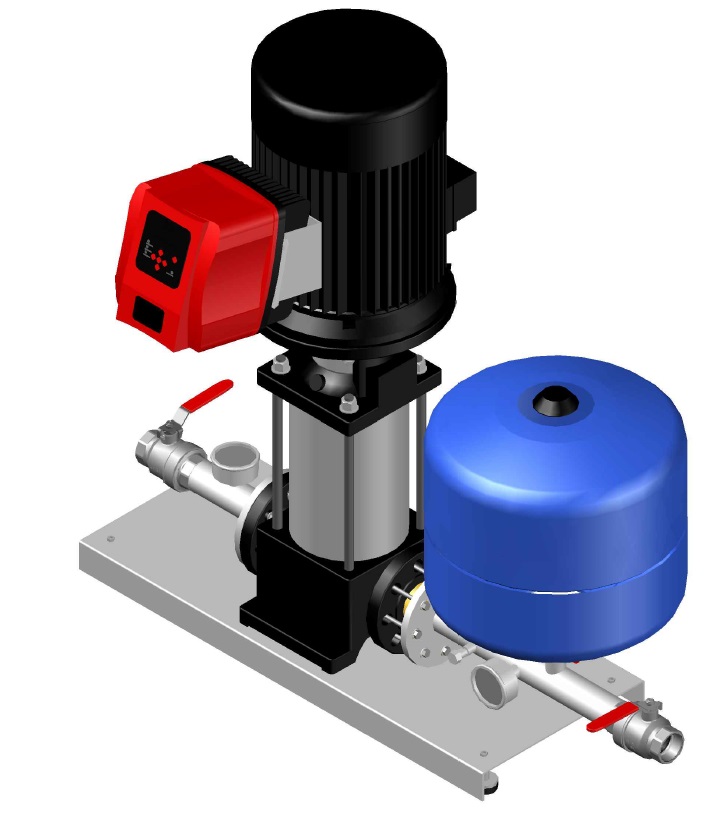

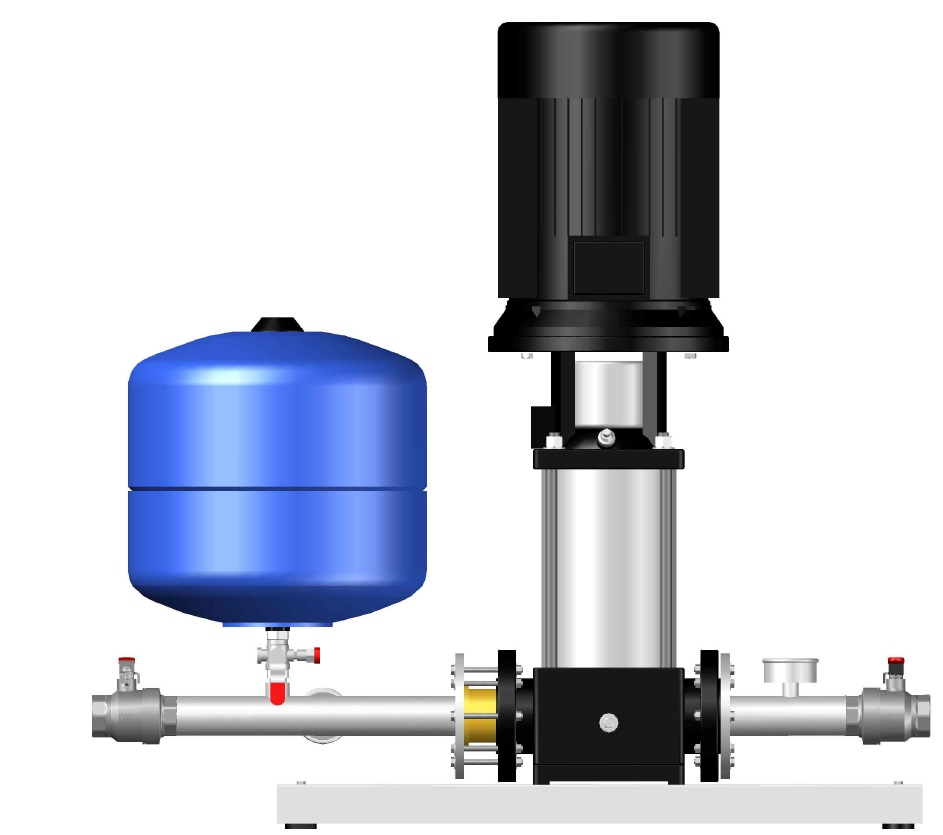

Automatická tlaková stanica s jedným čerpadlom B-ATS-E CVE 20-7
Systém na zvyšovanie tlaku B-ATS-E je úplne autonómne, komplexné riešenie na zvyšovanie tlaku, ktoré udržiava konštantný tlak vo vašom potrubí po celý čas. Tento systém na zvyšovanie tlaku je kompletne zmontovaný a otestovaný pripravený na pripojenie, ktorý pozostáva nielen z viacstupňového inline čerpadla, ale aj zo sacieho a vytlačného potrubia, ktoré je vyrobené z nehrdzavejúcej ocele, ako aj z tlakovej nádoby, manometra a spätného ventilu, ktorý je namontovaný na tlakovej strane.
Inline čerpadlo je vybavené frekvenčným meničom, ktorý prostredníctvom regulácie otáčok prispôsobuje výkon čerpadla. Externý tlakový snímač namontovaný na tlakovej strane riadi čerpadlo na základe aktuálneho tlaku v potrubí, a preto nie je náchylný na poruchy, keďže sa nevykonáva žiadne mechanické meranie tlaku. Frekvenčný menič je chladený vzduchom, a preto ponúka vysoký výkon a spoľahlivosť.
Hydraulika čerpadla je celá vyrobená z nehrdzavejúcej ocele AISI304 a základná doska čerpadla vrátane sacieho a výtlačného prírubu je vyrobená zo sivej liatiny. Mechanická upchávka čerpadla má kompaktnú konštrukciu a umožňuje výmenu bez nutnosti demontáže čerpadla.
Ochrana čerpadla proti chodu nasucho je tiež predprogramovaná frekvenčným meničom, ktorý priamo zasahuje v prípade poklesu tlaku v potrubí a chráni tak čerpadlo pred poškodením.
Celý systém zvyšovania tlaku je namontovaný na základovej doske z nehrdzavejúcej ocele, ktorá spolu s dodatočnými kompenzátormi prispieva k zníženiu vibrácií, a teda k tichšej prevádzke.
Materiál čerpadla
- Hydraulika: Nerezová oceľ AISI304
- Základná čerpadla: šedá liatina ASTM25B
- Základná doska: nehrdzavejúca oceľ AISI304
- Mechanická upchávka: SiC/karbid volfrámu/EPDM
- Ventily: Nerezová oceľ AISI316
Oblasti použitia
- Výškové budovy
- Priemyselné zavlažovanie
- Zvyšovanie tlaku
- Zásobovanie vodou
- Distribúcia priemyselnej vody
Prečo B-ATS-E?
- Dodáva sa kompletne pripravený na pripojenie
- Predprogramované
- Rúry z nehrdzavejúcej ocele
- Jednoduchý servis
- Široký frekvenčný rozsah frekvenčného meniča (30 - 60 Hz)
- Konštantný tlak v potrubí
- Žiadne tlakové rázy
- Robustná konštrukcia
- Základná doska z nehrdzavejúcej ocele
- Závitové alebo prírubové pripojenie na požiadanie
- Možnosť individuálnej konfigurácie
Ochranné funkcie
- Ochrana proti chodu nasucho
- Ochrana motora
- Pretlak
- Podpätie
- Prepätie
- Nerovnomerné zaťaženie
- Prehriatie frekvenčného meniča
Vstupy frekvenčného meniča
- Analóg 1: 4 - 20 mA (snímač tlaku)
- Analóg 2: 0 - 10 V
- Digitálny: 3x
Výstupy frekvenčného meniča
- Digitálny: 2x programovateľné relé (chybové hlásenia, signál prevádzky čerpadla, riadenie čerpadla pri rovnakých otáčkach)
- Sériové pripojenie RS485, ktoré umožňuje sériové zapojenie až 8 frekvenčných meničov
WiFi
Ďalšou funkciou našich systémov na zvyšovanie tlaku je modul WiFi, ktorý vám umožňuje priamy prístup ku všetkým prevádzkovým údajom a nastaveniam prostredníctvom internetu. K systému zvyšovania tlaku môžete kedykoľvek a odkiaľkoľvek na svete (s pripojením na internet) pristupovať a meniť nastavenia a získavať aktuálne prevádzkové údaje. Táto funkcia je voliteľná a vyžaduje si zakúpenie modulu WiFi.
Výkonnostná krivka
Rozmery
| Q max maximálny prietok | 500 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 71 m |
| P max Maximálny príkon | 5,5 kW |
| DN výtlak - průměr | DN 50 |
| Hmotnost | 88 kg |
| Max. teplota čerpané kapaliny | -20/ +104 °C |
| Hodnota pH | 3-9 |
| Max. teplota okolí | +40 °C |
| Variant | Cena | Dostupnosť |
|---|
|
BATS-E CVE 20-07
Q max: 500 l/min Napětí: 400 V H max: 100 m P max: 7,5 kW DN výtlak - průměr: DN 50 Hmotnost: 95 kg Max. teplota čerpané kapaliny: -20/ +104 °C Hodnota pH: 3-9 Max. proud motoru: A Max. teplota okolí: +40 °C |
|
BATS-E CVE 20-03
