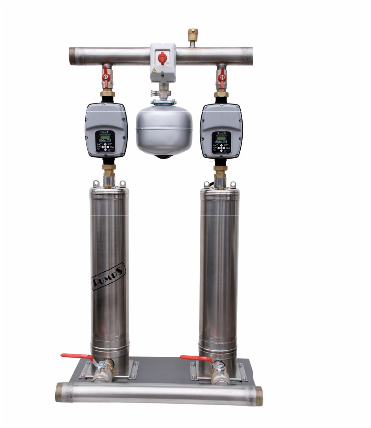

Automatická tlaková stanice

BATS2 - EV 153

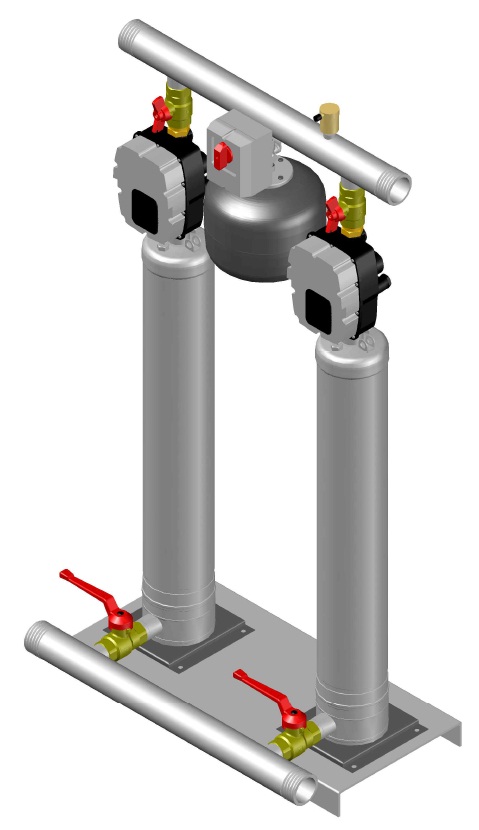

Představujeme kompletní automatickou tlakovou stanici se dvěma čerpadly řízeným šířit KE s nejmodernější konstrukcí, velmi dobrou účinností a nízkou energetickou náročností. Čerpadla jsou připojeny na optimální řešeny společně sací a výtlačné potrubí s uzavíracími armaturami a umístěny na základové desce. Hydraulika čerpadel je vícekomorové s uzavřenými radiálními oběžnými koly spolu s el. motorem umístěna v nerezovém plášti, což zajišťuje dokonalé chlazení motoru a nízkou hlučnost tlakové stanice.

materiál  čerpadla

• Vnější plášť čerpadla: Nerezová ocel AISI 304
• Vnější plášť motoru: Nerezová ocel AISI 304
• Hřídel čerpadla: Nerezová ocel AISI 304
• Oběžná kola: Nerezová ocel AISI 304 DYNALOM 20C
• Kabel H07RN-F

použití

• v hotelech a penzionech
• v panelových blocích
• pro zavlažování a postřikování
• v menších průmyslových a multifunkčních

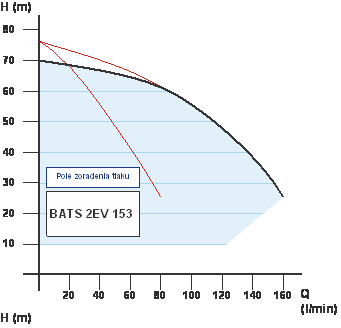

křivka čerpadla

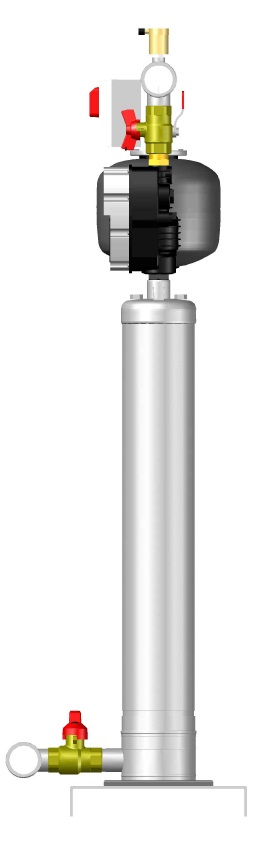

Rozměry ATS

H3	H2	H1	F	K1	K
1316	1181	109	600	445	410

/ V mm /

Frekvenční měnič Sirio KE

Invertor Sirio KE využívá technologii frekvenčního měniče, který reguluje rychlost elektrického motoru čerpadla na základě aktuální spotřeby vody, což vede ke značným úsporám energie. Technologie měniče zaručuje konstantní tlak v systému. Sirio KE je určen pro provoz třífázových čerpadel s napětím 230 V, samotný invertor je napájen zástrčkou Schuko k zásuvce. Čerpadlo se okamžitě zastaví ze strany měniče, pokud v systému není voda, tato ochrana proti chodu nasucho zabraňuje poškození motoru. Ochrana proti chodu nasucho je doplněna funkcí automatického resetu, která v případě zastavení z důvodu nedostatku vody v nastavených intervalech krátce restartuje čerpadlo, aby se zcela nezávisle zkontrolovalo, zda je voda opět k dispozici. V případě výskytu poruch, například při chodu na sucho,

Funkce Sirio KE

• Konstantní tlak díky regulaci otáček elektrického čerpadla
• Úspora energie díky nízké spotřebě energie čerpadla

• Jemný start a plynulé zastavení čerpadla na snížení tlakových rázů
• Ochrana proti chodu nasucho v případě nedostatku vody
• Automatický reset v případě vypnutí z důvodu suchého chodu, takže se chyba automaticky vynuluje
• Účinná kontrola úniku do 2 l / min na ochranu čerpadla před konstantním opětovným spuštěním
• Inteligentní řízení tepla pro delší životnost měniče
• Digitální displej tlaku, proudu, napětí a frekvence na displeji
• Indikace různých provozních režimů / chyb pomocí LED a zpráv na displeji
• určeny pro provoz třífázových elektrických čerpadel s napětím motoru 230V
• Nesmí být instalován ve vlhkém prostředí nebo v prostorech s vysokou vlhkostí


ochranné funkce

• ochrana běhu na sucho
• podpětí
• přepětí
• Zkrat na vstupních svorkách
• Monitorování proudu na výstupu z motoru
• Přehřátí v měniči

• Těžší úniky při konstantním restartu elektrického čerpadla
