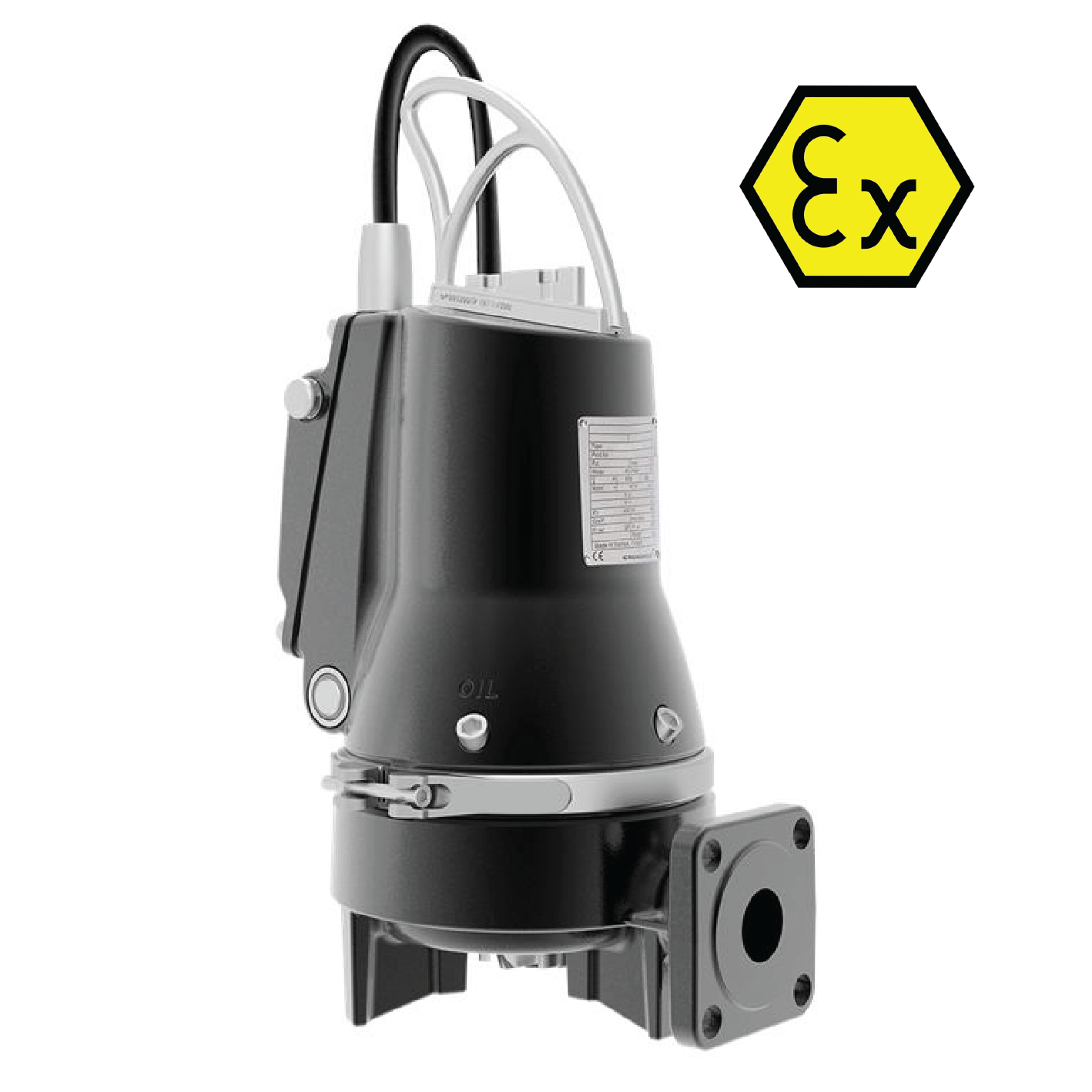

Čerpadlo Grundfos na odpadové vody s rezacím zariadením SEG.40.12.E.EX.2.1.502 (230V) - Autoadapt / 96878512
Čerpadlá SEG AUTOADAPT s rezacím zariadením od spoločnosti Grundfos sú nesamonasávacie jednostupňové ponorné motorové čerpadlá s horizontálnym výtlačným hrdlom špeciálne navrhnuté na odčerpávanie odpadových vôd obsahujúcich fekálie. Čerpadlo je vybavené tvrdenou rezacou jednotkou odolnou proti zablokovaniu, ktorá drví pevné častice nesené v odpadovej vode, a preto je vhodné na tlakové odvádzanie odpadových vôd potrubím s relatívne malým prierezom. Kalové čerpadlá SEG sú ideálne na použitie v riedko osídlených oblastiach, kde nie sú gravitačné kanalizačné systémy. Príkladom sú dediny, farmy a oblasti s veľkými výškovými rozdielmi, kde je tlakový systém výhodný. Čerpadlo je k dispozícii pre dva typy inštalácie:
|
Čerpadlo je vyrobené z mimoriadne trvanlivých a odolných materiálov, ako je sivá liatina alebo nehrdzavejúca oceľ. Tieto materiály zabezpečujú spoľahlivú prevádzku. Hladké povrchy zabraňujú priľnutiu nečistôt. Upínací pás z nehrdzavejúcej ocele odolný voči korózii upevňuje motor k telesu čerpadla a umožňuje jednoduchú údržbu čerpadla. Systém SmartTrim umožňuje jednoduché hydraulické nastavenie na zabezpečenie maximálnej účinnosti počas celej životnosti čerpadla. Verzia SEG AUTOADAPT je už vybavená riadiacou jednotkou, snímačmi a ochranou motora. Je potrebné ju len pripojiť k elektrickej sieti. AUTOADAPT eliminuje potrebu externých snímačov, spínačov a káblov v zbernej jame a spája všetky snímače v jednom čerpadle, ktoré sa automaticky prispôsobuje dynamickým podmienkam v zbernej jame. To zjednodušuje inštaláciu, uvedenie do prevádzky a prevádzku a zvyšuje spoľahlivosť. Vlastnosti funkcie AUTOADAPT:
|
Séria pomáha znižovať náklady na energiu a minimalizovať náklady na prestoje. To vedie k maximálnemu výkonu počas celej životnosti.
S kanalizačným čerpadlom Grundfos SEG AUTOADAPT je mozog a sila kompletného prečerpávacieho systému obsiahnutá v jednom čerpadle. Čerpadlo nevyžaduje žiadne ďalšie riadiace jednotky, je schopné korigovať a riadiť všetko úplne samo.
Na inštaláciu v čerpacej stanici odporúčame spojovacie pätkové koleno Grundfos:
Ak chcete čerpadlo Grundfos SEG inštalovať ako voľne stojace, je zakúpenie súpravy pätiek povinné:
Technické parametre
- Max. 4,17 l/sek.
- Max. 20,7 m
- Typ obežného kolesa: Rezacia jednotka
- Tesnenie: SiC/SiC
- Tolerancia krivky: ISO9906:2012 3B2
Materiály:
- Teleso čerpadla: Liatina EN1561 EN-GJL-200
- Obežné koleso: Liatina EN1561 EN-GJL-200
Inštalácia
- t max. teplota okolia: 40 °C
- Maximálny prevádzkový tlak: 6 bar
- Štandardná príruba: DIN
- Pripojenie: DN 40/50
- Tlakový výstup: DN 40
- Hodnota tlaku: PN 10
- Max. Hodnota tlaku: PN 10
- Inštalačný tlak. Hĺbka: 7 m
- Inštalácia za sucha/za mokra: mokra
- Automatická spojka: 96076063
Rozsah teploty kvapaliny
- Rozsah teploty kvapaliny: 0..40 °C
- Hustota: 998,2 kg/m3
Elektrické údaje
- P1: 1,8 kW
- P2: 1,2 kW
- f: 50 Hz
- U: 1 x 230 V
- Tolerancia napätia: +6/-10 %
- Max. Max. počet spustení za hodinu: 30
- Menovitý elektrický prúd: 8,2 A
- Elektrický nábehový prúd: 38 A
- Cos phi - účinník: 0,99
- Cos phi - účinník 3/4 zaťaženia: 0,99
- Cos phi - účinník 1/2 zaťaženia: 0,97
- n: 2820 ot/min
- Moment zotrvačnosti: 0,0038 kg/m2
- Eta 1/1: 73 %.
- Eta 3/4: 71 %.
- Eta 1/2: 68%
- Počet pólov: 2
- Typ spínania: priame spínanie
- Krytie IP: IP68
- Izolácia: F
- Nevýbušné prevedenie: áno
- Ochrana motora: teplotný spínač
- Teplotná ochrana: externá
- Dĺžka kábla: 10 m
- Typ kábla: LYNIFLEX
- Ukončenie kábla: bez zástrčky
Riadiace jednotky
- Ovládacia skrinka: nie je súčasťou dodávky
- Prídavné vstupy/výstupy: Interné
- Snímač vlhkosti: žiadne snímače vlhkosti
- AUTOADAPT: Áno
Ďalšie funkcie
- Čistá hmotnosť: 50 kg
Krivka čerpadla
Rozmery čerpadla
1: Čerpadlo so spúšťacím zariadením
2: Čerpadlo bez a s predĺženými pätkami
| Q max maximálny prietok | 4,17 l/s |
| Napětí | 230 V |
| H max Výtlačna výška | 20,7 m |
| P max Maximálny príkon | 1,8 kW |
| DN výtlak - průměr | DN 40 |
| Délka kabelu | 10 m |
| Hmotnost | 50 kg |
| EAN | 5700312551249 |
| Max. proud motoru | 8,2 A |
| Objednávacie číslo | 96878512 |
| Nevýbušné prevedenie | Y |
| Autoadapt | Autoadapt |
