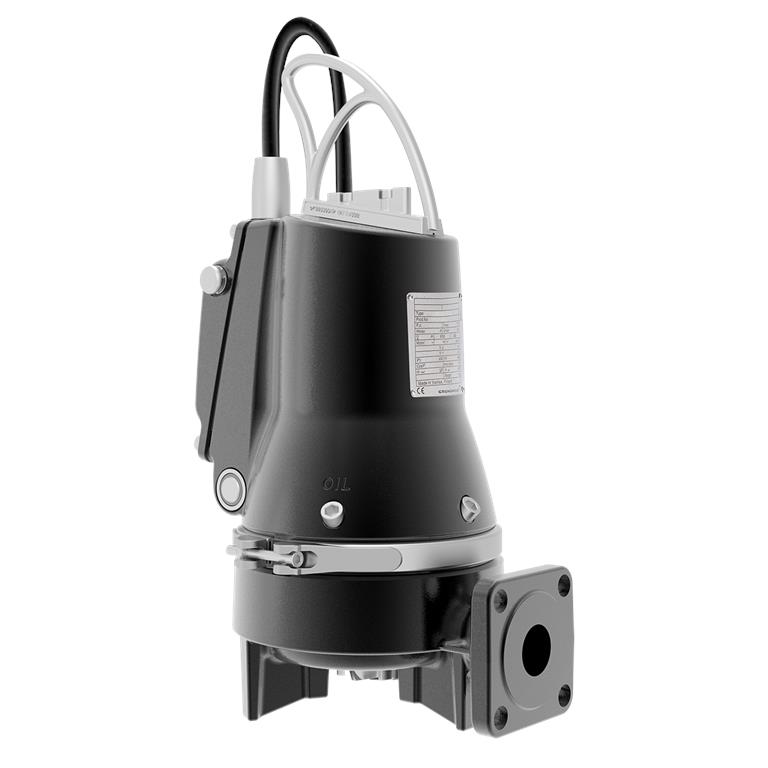

Čerpadlo Grundfos na odpadové vody s rezacím zariadením SEG.50.31.E.2.50B - Autoadapt / 99274436
Čerpadlá SEG AUTOADAPT s rezacím zariadením od spoločnosti Grundfos sú nesamonasávacie jednostupňové ponorné motorové čerpadlá s horizontálnym výtlačným hrdlom špeciálne navrhnuté na odčerpávanie odpadových vôd obsahujúcich fekálie. Čerpadlo je vybavené tvrdenou rezacou jednotkou odolnou proti zablokovaniu, ktorá drví pevné častice nesené v odpadovej vode, a preto je vhodné na tlakové odvádzanie odpadových vôd potrubím s relatívne malým prierezom. Kalové čerpadlá SEG sú ideálne na použitie v riedko osídlených oblastiach, kde nie sú gravitačné kanalizačné systémy. Príkladom sú dediny, farmy a oblasti s veľkými výškovými rozdielmi, kde je tlakový systém výhodný. Čerpadlo je k dispozícii pre dva typy inštalácie:
|
Čerpadlo je vyrobené z mimoriadne trvanlivých a odolných materiálov, ako je sivá liatina alebo nehrdzavejúca oceľ. Tieto materiály zabezpečujú spoľahlivú prevádzku. Hladké povrchy zabraňujú priľnutiu nečistôt. Upínací pás z nehrdzavejúcej ocele odolný voči korózii upevňuje motor k telesu čerpadla a umožňuje jednoduchú údržbu čerpadla. Systém SmartTrim umožňuje jednoduché hydraulické nastavenie na zabezpečenie maximálnej účinnosti počas celej životnosti čerpadla. Verzia SEG AUTOADAPT je už vybavená riadiacou jednotkou, snímačmi a ochranou motora. Je potrebné ju len pripojiť k elektrickej sieti. AUTOADAPT eliminuje potrebu externých snímačov, spínačov a káblov v zbernej jame a spája všetky snímače v jednom čerpadle, ktoré sa automaticky prispôsobuje dynamickým podmienkam v zbernej jame. To zjednodušuje inštaláciu, uvedenie do prevádzky a prevádzku a zvyšuje spoľahlivosť. Vlastnosti funkcie AUTOADAPT:
|
Séria pomáha znižovať náklady na energiu a minimalizovať náklady na prestoje. To vedie k maximálnemu výkonu počas celej životnosti.
S kanalizačným čerpadlom Grundfos SEG AUTOADAPT je mozog a sila kompletného prečerpávacieho systému obsiahnutá v jednom čerpadle. Čerpadlo nevyžaduje žiadne ďalšie riadiace jednotky, je schopné korigovať a riadiť všetko úplne samo.
Na inštaláciu v čerpacej stanici odporúčame spojovacie pätkové koleno Grundfos:
Ak chcete čerpadlo Grundfos SEG inštalovať ako voľne stojace, je zakúpenie súpravy pätiek povinné:
Technické parametre
- Max. 8,61 l/sek.
- Max. 23,8 m
- Typ obežného kolesa: Rezacia jednotka
- Tesnenie: SiC/SiC
- Tolerancia krivky: ISO9906:2012 3B2
Materiály:
- Teleso čerpadla: Liatina EN1561 EN-GJL-200
- Obežné koleso: Liatina EN1561 EN-GJL-200
Inštalácia
- t max. teplota okolia: 40 °C
- Maximálny prevádzkový tlak: 6 bar
- Štandardná príruba: DIN
- Pripojenie: DN 50
- Tlakový výstup: DN 50
- Hodnota tlaku: PN 10
- Max. Hodnota tlaku: PN 10
- Inštalačný tlak. Hĺbka: 7 m
- Inštalácia za sucha/za mokra: mokra
- Automatická spojka: 97695874
Rozsah teploty kvapaliny
- Rozsah teploty kvapaliny: 0..40 °C
- Hustota: 998,2 kg/m3
Elektrické údaje
- P1: 3,9 kW
- P2: 3,1 kW
- f: 50 Hz
- U: 3 x 400-415 V
- Tolerancia napätia: +6/-10 %
- Max. Max. počet spustení za hodinu: 30
- Menovitý elektrický prúd: 6,3 A
- Elektrický nábehový prúd: 43 A
- Cos phi - účinník: 0,86
- Cos phi - účinník 3/4 zaťaženia: 0,81
- Cos phi - účinník 1/2 zaťaženia: 0,71
- n: 2900 ot/min
- Moment zotrvačnosti: 0,01 kg/m2
- Eta 1/1: 84 %.
- Eta 3/4: 82 %.
- Eta 1/2: 79%
- Počet pólov: 2
- Typ spínania: priame spínanie
- Krytie IP: IP68
- Izolácia: F
- Nevýbušné prevedenie: nie
- Ochrana motora: teplotný spínač
- Teplotná ochrana: vnútorná
- Dĺžka kábla: 10 m
- Typ kábla: 07RN8-F
- Ukončenie kábla: bez zástrčky
Riadiace jednotky
- Ovládacia skrinka: nie je súčasťou dodávky
- Prídavné vstupy/výstupy: Externé
- Snímač vlhkosti: žiadne snímače vlhkosti
- AUTOADAPT: Áno
Ďalšie funkcie
- Čistá hmotnosť: 78,7 kg
Krivka čerpadla
Rozmery čerpadla
1: Čerpadlo so spúšťacím zariadením
2: Čerpadlo bez a s predĺženými pätkami
| Q max maximálny prietok | 8,61 l/s |
| Napětí | 400 V |
| H max Výtlačna výška | 23,8 m |
| P max Maximálny príkon | 3,9 kW |
| DN výtlak - průměr | DN 50 |
| Délka kabelu | 10 m |
| Hmotnost | 78,7 kg |
| EAN | 5713826396312 |
| Max. proud motoru | 6,3 A |
| Objednávacie číslo | 99274436 |
| Nevýbušné prevedenie | N |
| Autoadapt | Autoadapt |
