Grundfos SEV.100.100.30.4.50D - 96047893
Příslušenství
Varianty
| Název | Cena | Dostupnosť |
|---|
|
Grundfos SEV.100.100.30.4.50D - 96047893
Q max: 34,7 l/s Napětí: 400 V Výtlačna výška (H max): 14,1 m P max: 4,9 kW DN výtlak - průměr: 100 DN Délka kabelu: 10 m Průchodnost částic: 100 mm EAN: 5700395208665 IP: 68 Max. proud motoru: 10 A Objednávacie číslo: 96047925 Menovitý prietok: 17 l/s Menovitý výtlak: 9,1 m Nevýbušné prevedenie: N |
|
Grundfos SEV.100.100.30.4.50D - 96047893
Q max: 37,5 l/s Napětí: 400 V Výtlačna výška (H max): 16,5 m P max: 6,5 kW DN výtlak - průměr: 100 DN Délka kabelu: 10 m Průchodnost částic: 100 mm EAN: 5700310013831 IP: 68 Max. proud motoru: 7,8 A Objednávacie číslo: 97637778 Menovitý prietok: 20,5 l/s Menovitý výtlak: 11,17 m Nevýbušné prevedenie: N |
Popis produktu

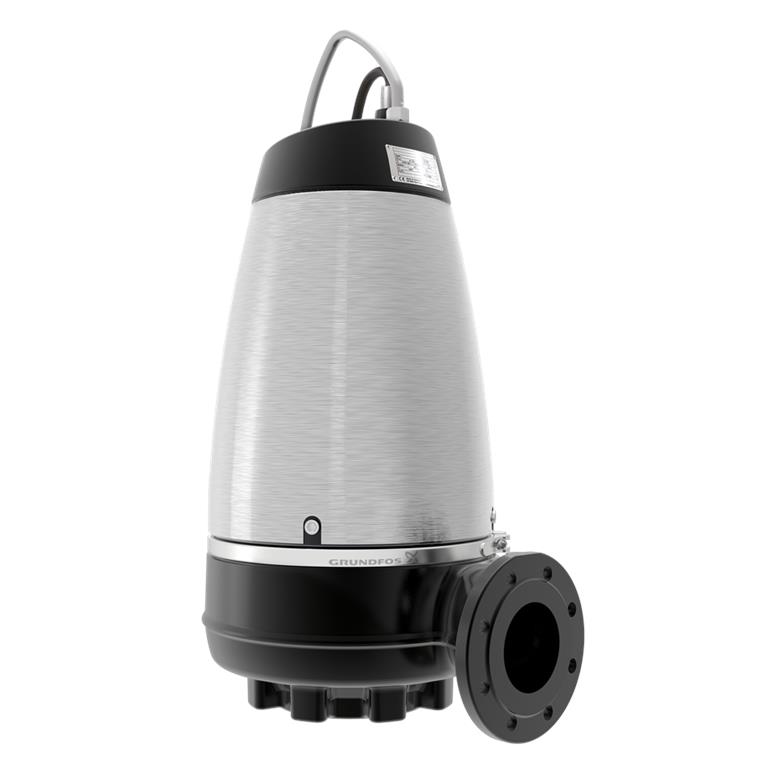

Grundfos SEV 100.100.30.4.50D - 96047893
Kalové čerpadlo Grundfos SEV.100.100.30.4.50D je nesamonasávací jednostupňové ponorné motorové čerpadlo pro čerpání odpadních vod, technologické vody a neupravených surových odpadních vod. Čerpadlo je vhodné pro přerušovaný i trvalý provoz.
Díky bezúdržbovému chladicímu systému, který nevyžaduje chladicí kapalinu, je stejně vhodné pro mokrou i suchou instalaci.
S vířivým oběžným kolem SuperVortex s optimalizovanou účinností a 100 mm volným kulovým průchodem. Pro odpadní vodu s obsahem suchých látek do 5 %.
Se servisně přívětivým upínacím pásem z nerezové oceli pro rychlé oddělení motoru a hydrauliky - bez nutnosti použití speciálního nářadí.
Čerpadlo se servisuje následujícím způsobem:
Pro snadnou instalaci čerpadla do hřídele doporučujeme originální koleno patky spojky - 96090994 - najdete ho jako příslušenství k čerpadlu.
Typ ovládání
- Snímač vlhkosti: bez snímače vlhkosti
- Snímač vody v oleji: bez snímače netěsnosti
- Snímač teploty: N
Čerpaná kapalina
- Rozsah teploty média: 0 ... 40 °C
- Teplota média během provozu: 20°C
Hustota: 998,2 kg/m2
Technické údaje: Hmotnost: 0,5 kg:
- Jmenovitý průtok: 14,5 l/s
- Maximální průtok: 31,9 l/s
- Jmenovitý výtlak: 7,05 m
- Typ oběžného kola: SUPER VORTEX
- Maximální velikost částic: 100 mm
- Maximální hydraulická účinnost: 38
- Schválení: EN12050-1
- Třída přijatelnosti ISO: ISO9906:2012 3B2
- Chladicí plášť: Y
- Suchá/mokrá instalace: SUCHÁ/ PODMÁČENÁ
- Základní rozdělovač spojky: 96090994
Elektrické údaje
- Příkon P1: 3,7 kW
- Jmenovitý výkon - P2: 3,0 kW
- Síťová frekvence: 50 Hz
- Jmenovité napětí: 3x 380 - 415 V
- Tolerance napětí: +6/-10
- Maximální počet spuštění za hodinu: 20
- Jmenovitý proud: 7,8 A
- Jmenovitý proud při 3/4 nabití: 6,4 A
- Jmenovitý proud při 1/2 nabití: 5,6 A
- Startovací proud: 43 A
- Proud bez zatížení: 5,1 A
- Cos phi - účiník: 0,73
- Cos phi bez zatížení: 0,12
- Cos phi při 3/4 zatížení: 0,64
- Cos phi při 1/2 zatížení: 0,5
- Jmenovité otáčky: 1455 1/min
- Rozběhový moment: 53 Nm
- Krouticí moment motoru při zastavení: 71 Nm
- Moment setrvačnosti: 0,045 kg/m2
- Účinnost motoru při plném zatížení: 81,2
- Účinnost motoru při 3/4 zatížení: 79,9
- Účinnost motoru při 1/2 zatížení: 76,4
- Póly motoru: 4
- Typ zapnutí: DOL
- Třída ochrany: IP68
- Třída izolace: F
- Odolnost proti výbuchu: N
- Ochrana motoru: Tepelný spínač (bimetalový)
- Tepelná ochrana: vnitřní
- Typ připojovacího kabelu: Lyniflex
- Délka kabelu: 10 m
- Síťová zástrčka: bez zástrčky
Další vlastnosti
- Čistá hmotnost: 154 kg
- Hrubá hmotnost: 175 kg

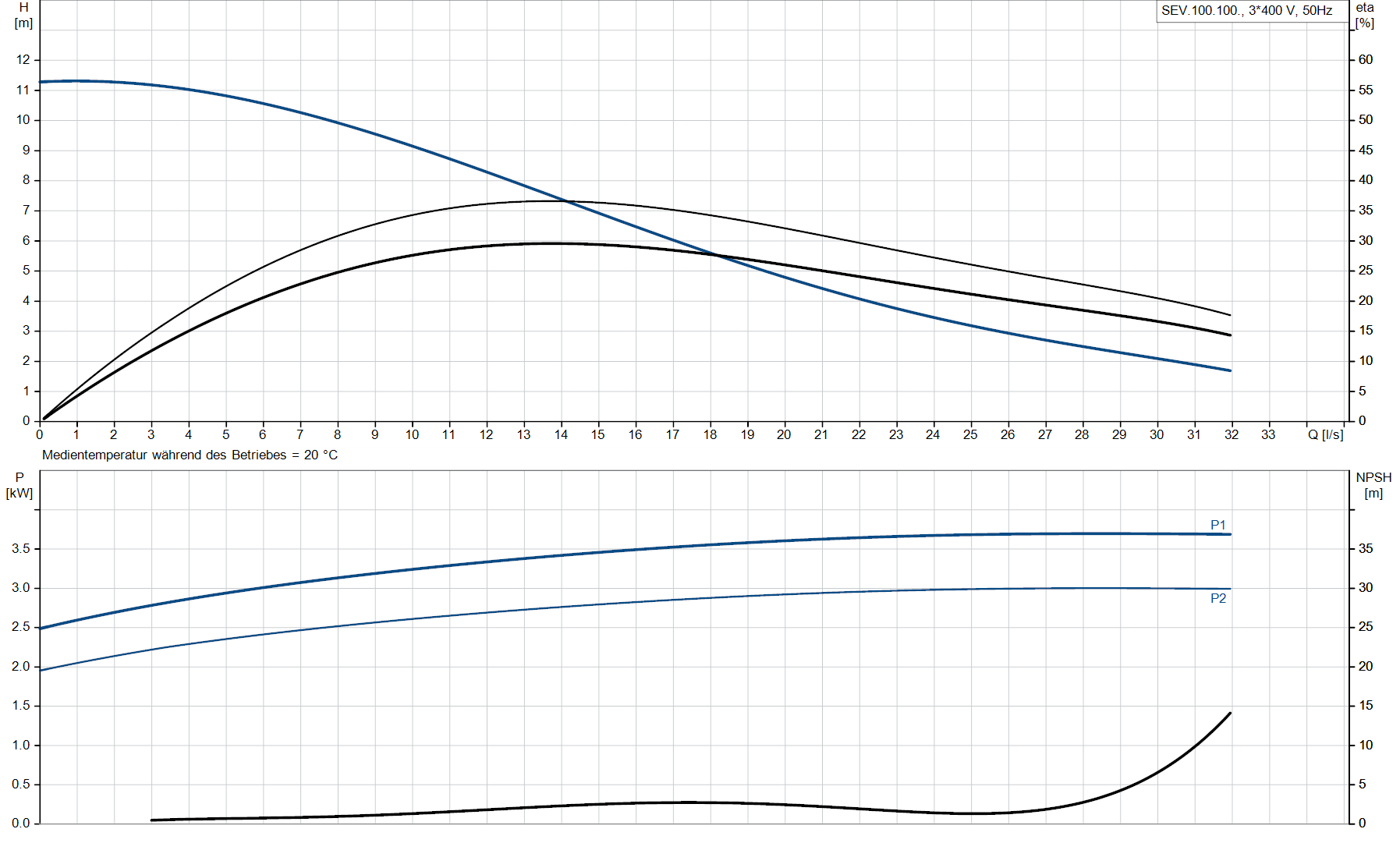

Výkonnostní křivka
Výkres čerpadla

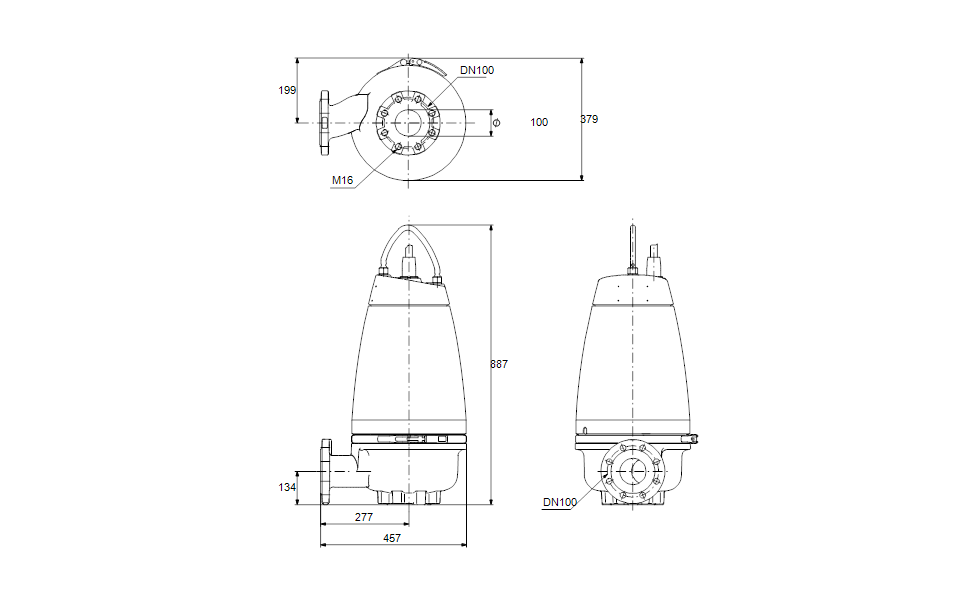

1: Čerpadlo

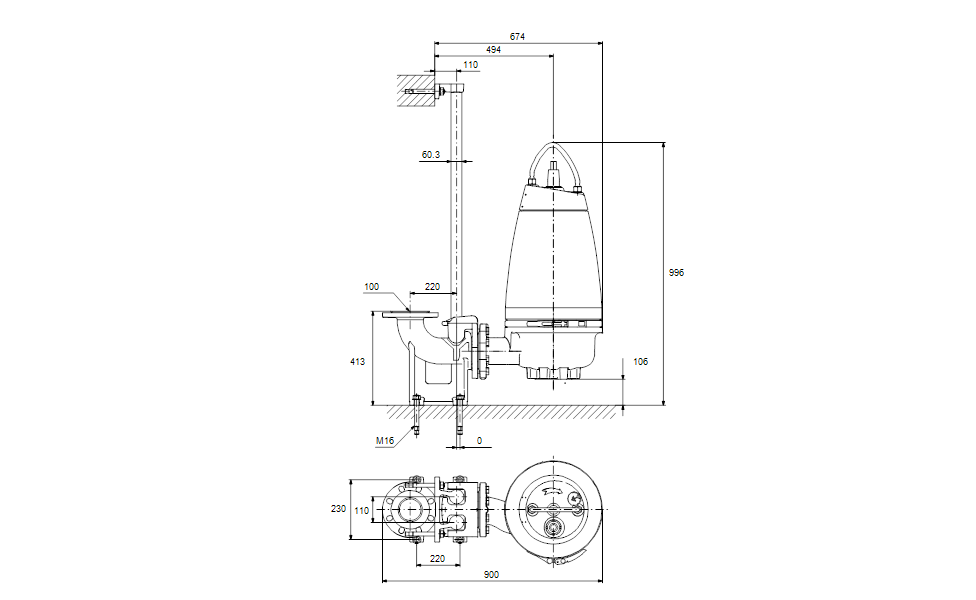

2: Čerpadlo se spojovacím základním rozdělovačem
Technické parametry
| Q max: | 40,3 l/s |
| Napětí: | 400 V |
| Výtlačna výška (H max): | 19,5 m |
| P max: | 9 kW |
| DN výtlak - průměr: | 100 DN |
| Délka kabelu: | 10 m |
| Průchodnost částic: | 100 mm |
| IP: | 68 |
| Max. proud motoru: | 17,3 A |
| Objednávacie číslo: | 96047957 |
| Menovitý prietok: | 26,4 l/s |
| Menovitý výtlak: | 13,4 m |
| Nevýbušné prevedenie: | N |
