CR 1-7 A-A-A-V-HQQV / 96516202
2.4 m3/hod
43.7 m
0.37 kW
CR 1-7 A-A-A-V-HQQV / 96516202
Výrobce:
Grundfos
EAN:
5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN:
5700396738017
Popis
Parametre
Náhradné díly
CR 1-7 A-A-A-V-HQQV / 96516202
Přehled výrobků
Vertikální in-line odstředivé čerpadlo, určené k instalaci přímo do potrubí nebo na základ. Toto čerpadlo není samonasávací.
Vlastnosti a funkce
- Materiál oběžných kol a těles článků: nerezová ocel EN 1.4301.
- Materiál hlavy a paty čerpadla: Litina
- Těsnění čerpadla dimenzované podle EN 12756
- Motor je k čerpadlu připojen dělenou litinovou spojkou.
- Připojení k oválnému/Rp potrubí pomocí přírub
- Třífázový střídavý motor zajišťuje spolehlivý výkon
Technické parametry
| Řídicí jednotky | Frekvenční měnič: žádný |
|---|---|
| Čerpaná kapalina | Voda |
| Rozsah teploty kapaliny | -20 .. 90 °C |
| Zvolená teplota kapaliny | 20 °C |
| Hustota kapaliny | 998,2 kg/m³ |
| Jmenovité otáčky čerpadla | 2873 otáček za minutu |
| Jmenovitý průtok | 1,8 m³/h |
| Jmenovitá dopravní výška | 33.6 m |
| Orientace čerpadla | Vertikální |
| Uspořádání ucpávacího hřídele | Jednoduchý |
| Typ plnicí skříně | HQQV |
| Těsnění hřídele | HQQV |
| Schválení | CE, EAC, UKCA, SEPRO, WRAS |
| Toleranční pásmo křivky | ISO9906:2012 3B |
| Základna | Litina EN 1561 EN-GJL-200, ASTM A48-25B |
| Oběžné kolo | Nerezová ocel EN 1.4301 (AISI 304) |
| Ložiska | SIC |
| Maximální teplota okolí | 60 °C |
| Maximální provozní tlak | 16 bar |
| Maximální tlak při 90 °C | 16 bar |
| Maximální tlak při -20 °C | 16 bar |
| Typ připojení | Oválný / Rp |
| Velikost sacího hrdla | 1 palec |
| Velikost výtlačného hrdla | 1 palec |
| PN pro připojení potrubí | PN 16 |
| Příruba motoru | FT85 |

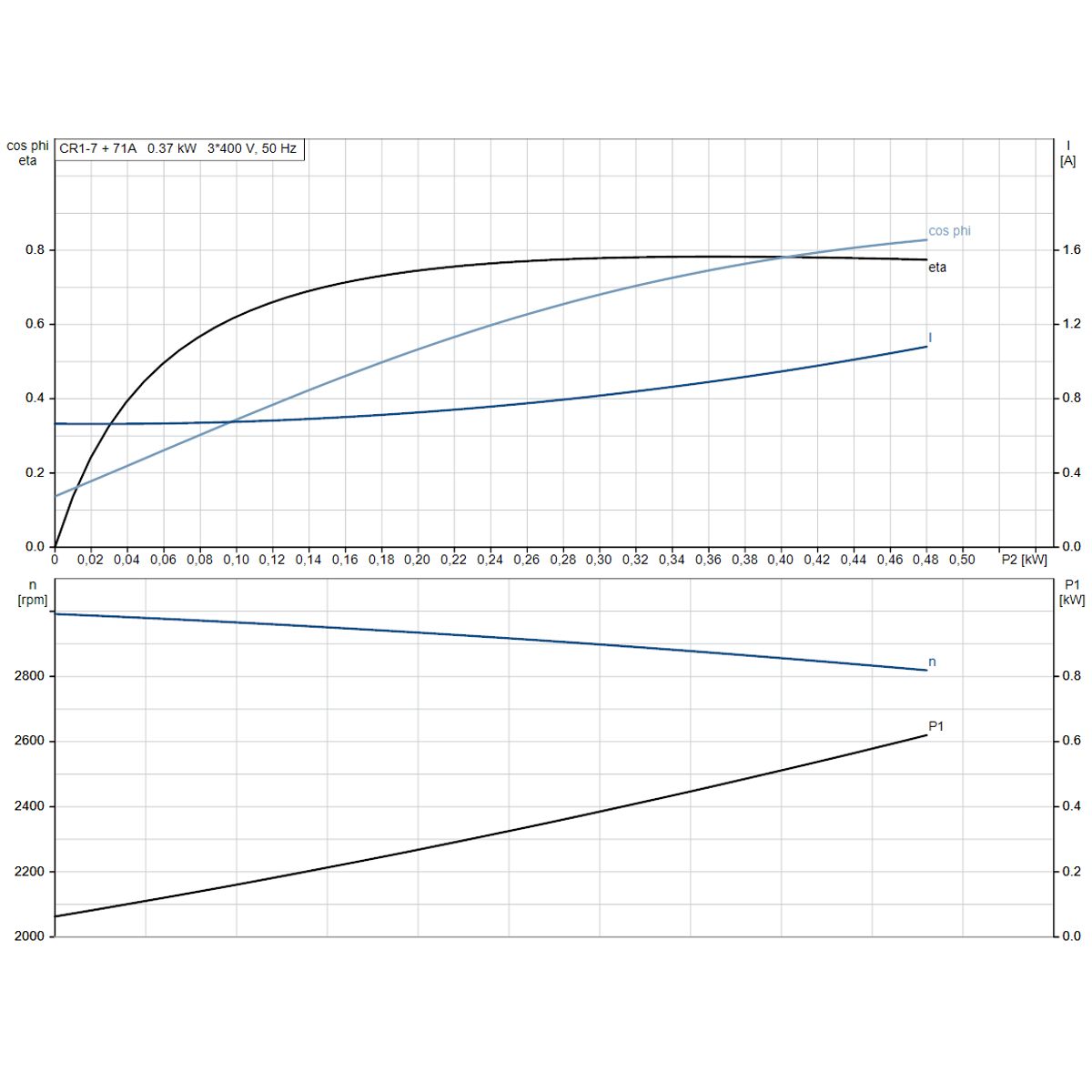

| Elektrické údaje | Norma motoru: IEC Typ motoru: 71A P2: 0,37 kW Příkon (P2) požadovaný čerpadlem: 0,37 kW Frekvence: 50 Hz Napětí: 3 x 220-240D/380-415Y V Jmenovitý elektrický proud: 1,74/1,00 A Rozběhový elektrický proud: 490-530 % Cos phi: 0,80-0,70 Otáčky (n): 2850-2880 ot./min. Třída účinnosti IE: IE3 Izolace: F Sériové číslo motoru: 85805102 |
| Další parametry | Poloha svorek: 6 Minimální index účinnosti MEI ≥ 0,70 Čistá hmotnost: 20,1 kg Hrubá hmotnost: 22,9 kg Přepravní množství: 0,063 m³ |
| Q max maximálny prietok | 2.4 m3/hod |
| Napětí | 3x220-240D / 380-415Y V |
| H max Výtlačna výška | 43.7 m |
| P max Maximálny príkon | 0.37 kW |
| Max. teplota čerpané kapaliny | 90 °C |
| Max. proud motoru | 1.74/1.00 A |
