CR 3-8 A-A-A-E-HQQE / 96516595
4.4 m3/hod
32.3 m
0.75 kW
CR 3-8 A-A-A-E-HQQE / 96516595
Výrobce:
Grundfos
EAN:
5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN:
5700396738017
Popis
Parametre
Náhradné díly
CR 3-8 A-A-A-E-HQQE / 96516595
Přehled výrobků

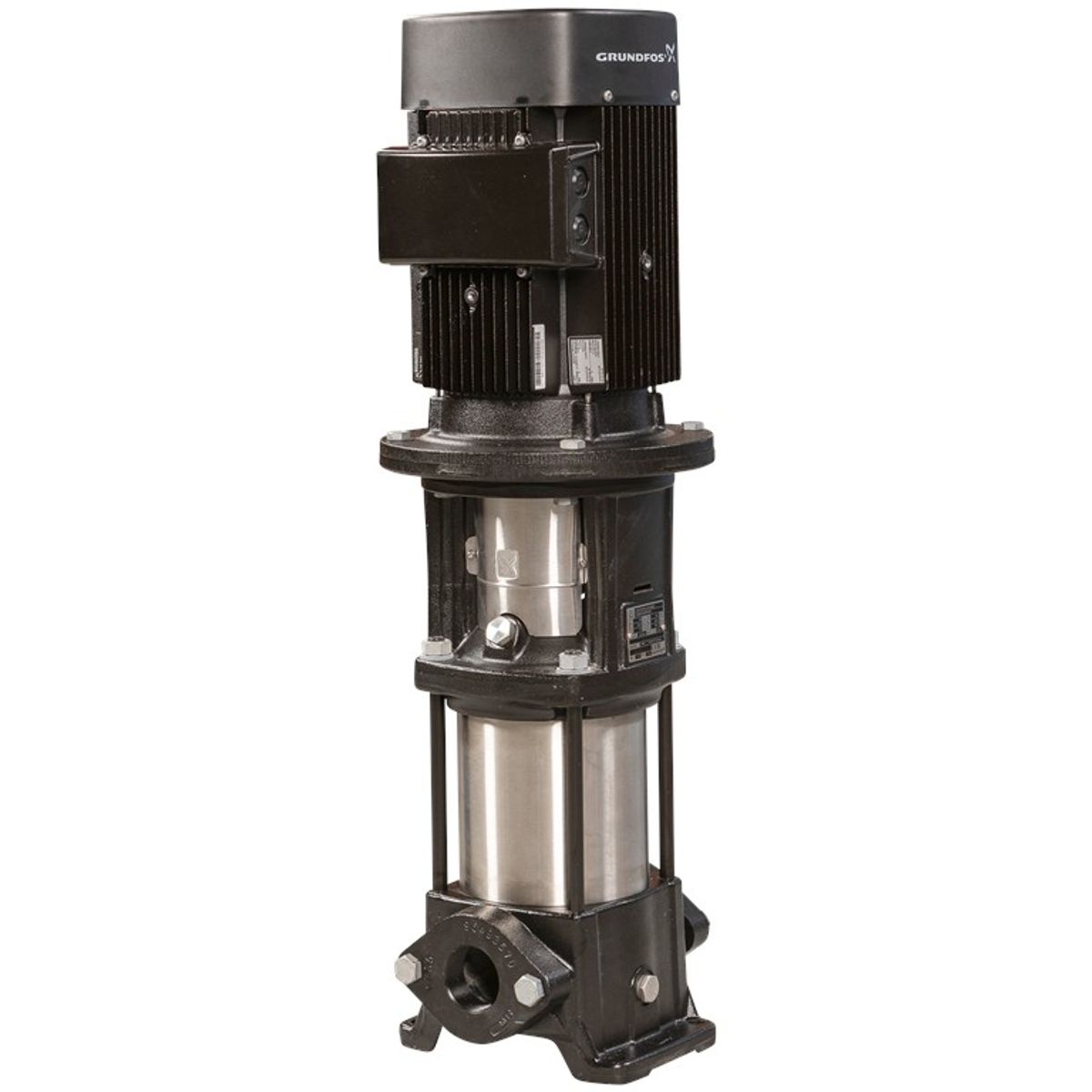

Vertikální in-line odstředivé čerpadlo, určené k instalaci do potrubí nebo na základ. Čerpadlo není samonasávací, což z něj činí spolehlivé řešení pro přímé připojení k systému bez nutnosti speciálního sání.
Motor je třífázový střídavý motor, připojený k čerpadlu dělenou litinovou spojkou, která zaručuje vysokou životnost a účinný přenos energie.
Funkce a vlastnosti
- Materiál oběžných kol a těles článků: nerezová ocel EN 1.4301.
- Materiál hlavy a paty čerpadla: litina
- Těsnění čerpadla dimenzované podle normy EN 12756
- Motor připojený k čerpadlu dělenou litinovou spojkou
- Připojení k potrubí pomocí oválných/Rp přírub
- Třífázový střídavý motor zajišťuje spolehlivý výkon
Technické parametry
| Řídicí jednotky | Žádné |
|---|---|
| Čerpaná kapalina | Voda |
| Rozsah teploty kapaliny | -20 .. 120 °C |
| Zvolená teplota kapaliny | 20 °C |
| Hustota | 998,2 kg/m³ |
| Jmenovité otáčky čerpadla | 2864 otáček za minutu |
| Jmenovitý průtok | 3 m³/h |
| Jmenovitá dopravní výška | 38.3 m |
| Orientace čerpadla | Vertikální |
| Těsnění | HQQE |
| Schválení | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Křivka tolerančního pásma | ISO9906:2012 3B |
| Maximální provozní tlak | 16 bar |
| Maximální tlak při teplotě | 16 bar / 120 °C 16 bar / -20 °C |
| Typ připojení | Oválný / Rp |
| Velikost sacího hrdla | 1 palec |
| Velikost výtlaku | 1 palec |
| PN pro připojení potrubí | PN 16 |
| Příruba motoru | FT100 |
| Elektrické údaje | |
| Standardní motor | IEC |
| Typ motoru | 80A |
| Výkon motoru (P2) | 0,75 kW |
| Frekvence | 50 Hz |
| Jmenovitý elektrický proud | 3.30/1.90 A |
| Rozběhový elektrický proud | 580-620 % |
| Cos phi | 0.81-0.71 |
| Otáčky motoru (n) | 2840-2870 ot/min |
| Třída účinnosti IE | IE3 |
| Účinnost Eta 1/1 | 80.7 % |
| Účinnost Eta 3/4 | 82.7-80.9 % |
| Účinnost Eta 1/2 | 81.7-77.9 % |
| Počet pólů | 2 |
| Pokrytí IP | IP55 Prach/stříkající voda |
| Izolace | F |
| Sériové číslo motoru | 85U05104 |
| Minimální index účinnosti, MEI ≥ | 0.70 |
| Čistá hmotnost | 23 kg |
| Hrubá hmotnost | 25,7 kg |
| Přepravní množství | 0.063 m³ |
| Umístění svorkovnice | 6 |
Použité materiály
- Základna: litina EN 1561 EN-GJL-200, ASTM A48-25B
- Oběžné kolo: nerezová ocel EN 1.4301 (AISI 304)
- Ložiska: LOŽISKA: SIC
Instalace
- Maximální teplota okolí: 60 °C
- Maximální provozní tlak: 16 barů při teplotách do 120 °C
- Připojení: Oválné příruby/Rp
| Q max maximálny prietok | 4.4 m3/hod |
| Napětí | 3x220-240D / 380-415Y V |
| H max Výtlačna výška | 32.3 m |
| P max Maximálny príkon | 0.75 kW |
| Max. teplota čerpané kapaliny | 120 °C |
| Max. proud motoru | 3.30/1.90 A |
