CR 1-3 A-FGJ-A-V-HQQV / 96516261

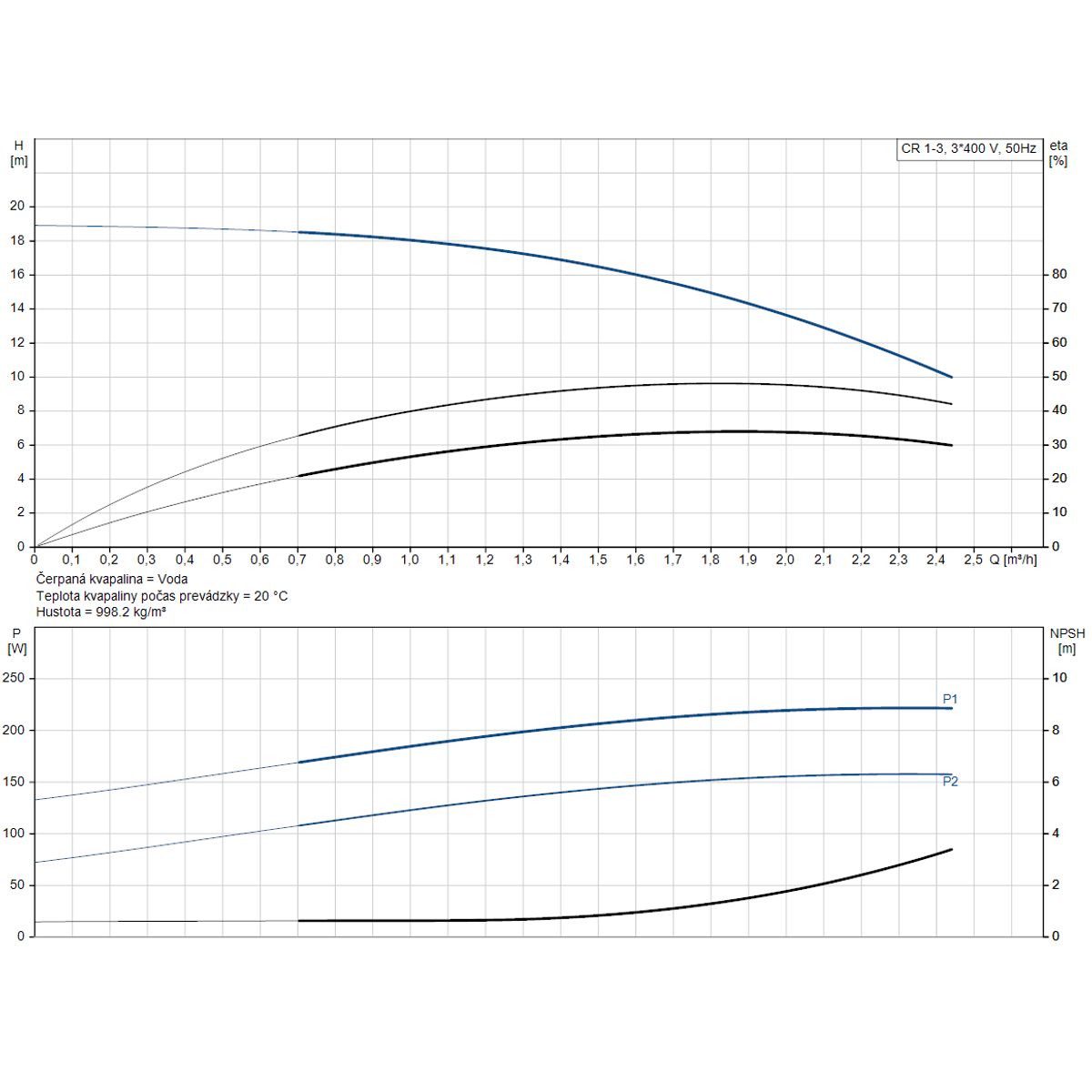

m3/hod 19.2 m 0.37 kW
CR 1-3 A-FGJ-A-V-HQQV / 96516261 CR 1-3 A-FGJ-A-V-HQQV / 96516261 CR 1-3 A-FGJ-A-V-HQQV / 96516261 CR 1-3 A-FGJ-A-V-HQQV / 96516261
CR 1-3 A-FGJ-A-V-HQQV / 96516261 CR 1-3 A-FGJ-A-V-HQQV / 96516261 CR 1-3 A-FGJ-A-V-HQQV / 96516261 CR 1-3 A-FGJ-A-V-HQQV / 96516261

CR 1-3 A-FGJ-A-V-HQQV / 96516261

Výrobce: Grundfos EAN: 5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN: 5700396738017
Technický list
Popis
Parametre
Náhradné díly

CR 1-3 A-FGJ-A-V-HQQV / 96516261

CR 1-3 A-FGJ-A-V-HQQV

Vertikální in-line odstředivé čerpadlo, určené k instalaci do potrubí nebo na základ. Čerpadlo není samonasávací, což znamená, že pro správnou funkci vyžaduje předběžné naplnění kapalinou.

Funkce a vlastnosti

  • Materiál oběžných kol a těles článků: nerezová ocel EN 1.4301
  • Materiál hlavy a patky čerpadla: litina
  • Těsnění čerpadla dimenzované podle normy EN 12756
  • Motor spojený s čerpadlem dělenou litinovou spojkou pro spolehlivý přenos výkonu
  • Připojení k potrubí pomocí přírub DIN/ANSI/JIS
  • Motor je třífázový střídavý motor

Technické parametry

Řídicí jednotkyFrekvenční měnič: žádný
Čerpaná kapalinaVoda
Rozsah teploty kapaliny-20 °C až 90 °C
Zvolená teplota kapaliny20 °C
Hustota998,2 kg/m³
Jmenovité otáčky čerpadla2873 otáček za minutu
Jmenovitý průtok1,8 m³/h
Jmenovitá dopravní výška15.6 m
Orientace čerpadlaVertikální
TěsněníHQQV (jednohřídelové těsnění)
SchváleníCE, EAC, UKCA, SEPRO, WRAS
Toleranční pásma křivekISO9906:2012 3B
ZákladnaLitina EN 1561 EN-GJL-200, ASTM A48-25B
Oběžné koloNerezová ocel EN 1.4301 (AISI 304)
LožiskaSIC
Maximální teplota okolí60 °C
Maximální provozní tlak25 bar (25 bar / 90 °C, 25 bar / -20 °C)
Typ připojeníDIN / ANSI / JIS
Velikost připojení (sací a výtlačná strana)DN 25/32 (1 1/4 palce)
PN pro připojení potrubíPN 25
Vstupní příruba motoruFT85
Elektrické údaje
  • Norma motoru: IEC
  • Typ motoru: 71A
  • P2: 0,37 kW
  • Příkon (P2) požadovaný čerpadlem: 0,37 kW
  • Frekvence: 50 Hz
  • Napětí: 3 x 220-240D/380-415Y V
  • Jmenovitý elektrický proud: 1,74/1,00 A
  • Rozběhový elektrický proud: 490-530 %
  • Cos phi: 0,80-0,70
  • Otáčky: 2850-2880 ot/min
  • Třída účinnosti IE: IE3
  • Izolace: třída F
  • Sériové číslo motoru: 85805102
Indikátory a další
  • Poloha svorkovnice: 6
  • Minimální index účinnosti MEI ≥ 0,70
  • Čistá hmotnost: 23,1 kg
  • Hrubá hmotnost: 25,7 kg
  • Přepravní množství: 0,054 m³
Q max maximálny prietok m3/hod
Napětí 3x220-240D / 380-415Y V
H max Výtlačna výška 19.2 m
P max Maximálny príkon 0.37 kW
Max. teplota čerpané kapaliny 90 °C
Max. proud motoru 1.74/1.00 A
Název Cena Dostupnosť
Grundfos Sada Mechanicka Upchávka HQQV CR(I/N) 1-5 / 96455087 Grundfos Sada Mechanicka Upchávka HQQV CR(I/N) 1-5 / 96455087 Grundfos Sada Mechanicka Upchávka HQQV CR(I/N) 1-5 / 96455087
320 Kč

320 Kč

Skladom

Sada náhradních dílů Grundfos opotřebitelné díly CR 1/3 - do 9 stupňů / 96455095 Sada náhradních dílů Grundfos opotřebitelné díly CR 1/3 - do 9 stupňů / 96455095 Sada náhradních dílů Grundfos opotřebitelné díly CR 1/3 - do 9 stupňů / 96455095
340 Kč

340 Kč

Dostupné
