CR 1-6 A-FGJ-A-E-HQQE / 96516243
2.4 m3/hod
37.6 m
0.37 kW
CR 1-6 A-FGJ-A-E-HQQE / 96516243
Výrobce:
Grundfos
EAN:
5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN:
5700396738017
Popis
Parametre
Náhradné díly
CR 1-6 A-FGJ-A-E-HQQE / 96516243
Přehled

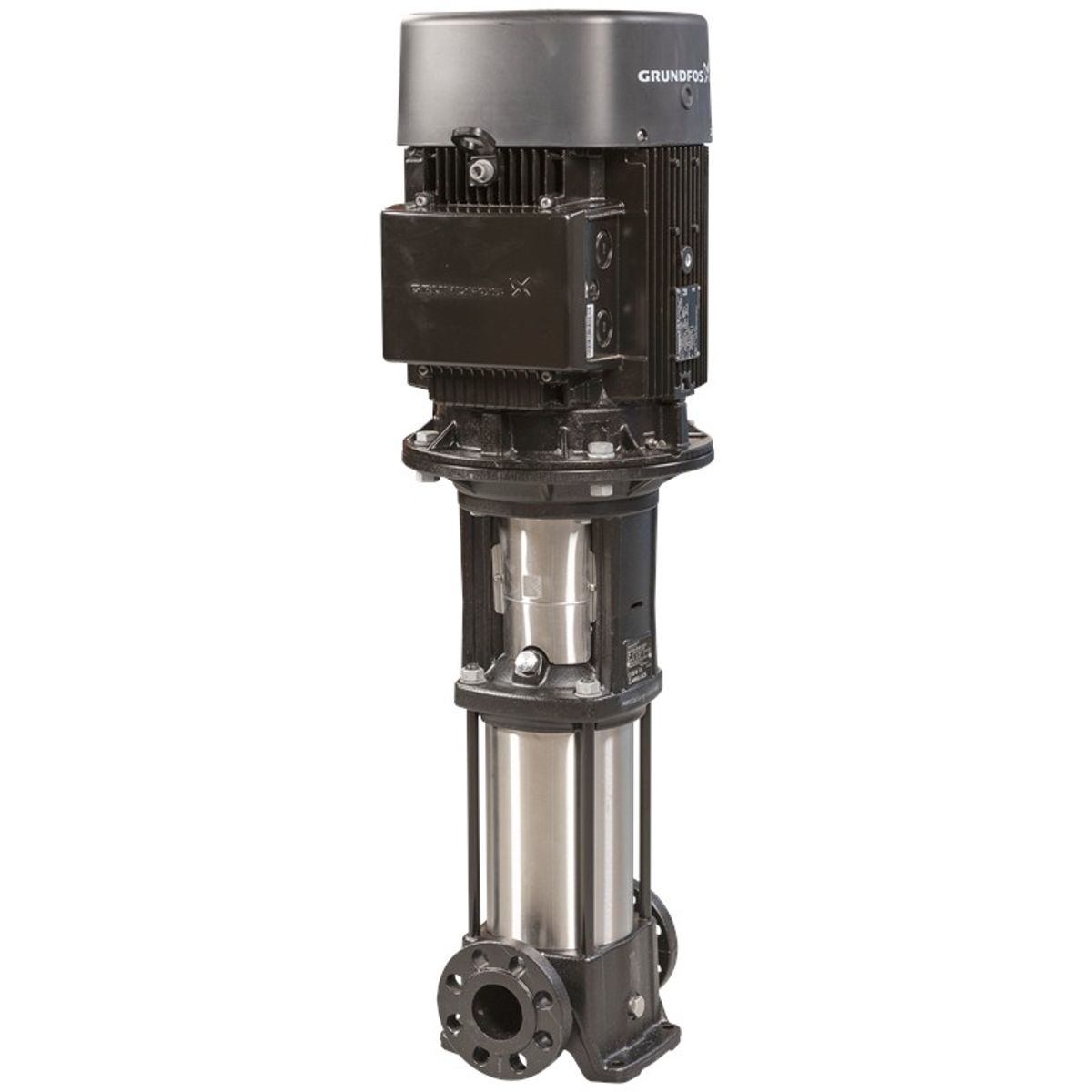

Vertikální in-line odstředivé čerpadlo určené k instalaci do potrubí nebo na podstavec. Čerpadlo není samonasávací, což zaručuje jeho použití v aplikacích bez nutnosti sání kapaliny.
Motor čerpadla je třífázový střídavý motor s vysokou spolehlivostí a výkonem.
Funkce a vlastnosti
- Oběžná kola a tělesa článků vyrobená z nerezové oceli podle EN 1.4301.
- Hlava a pata čerpadla z litiny pro dlouhou životnost a pevnost
- Těsnění čerpadla dimenzované podle normy EN 12756
- Motor připojený k čerpadlu dělenou litinovou spojkou
- Připojení k potrubí pomocí přírub DIN, ANSI nebo JIS
Schválení: CE, EAC, UKCA, SEPRO, WRAS, ACS.

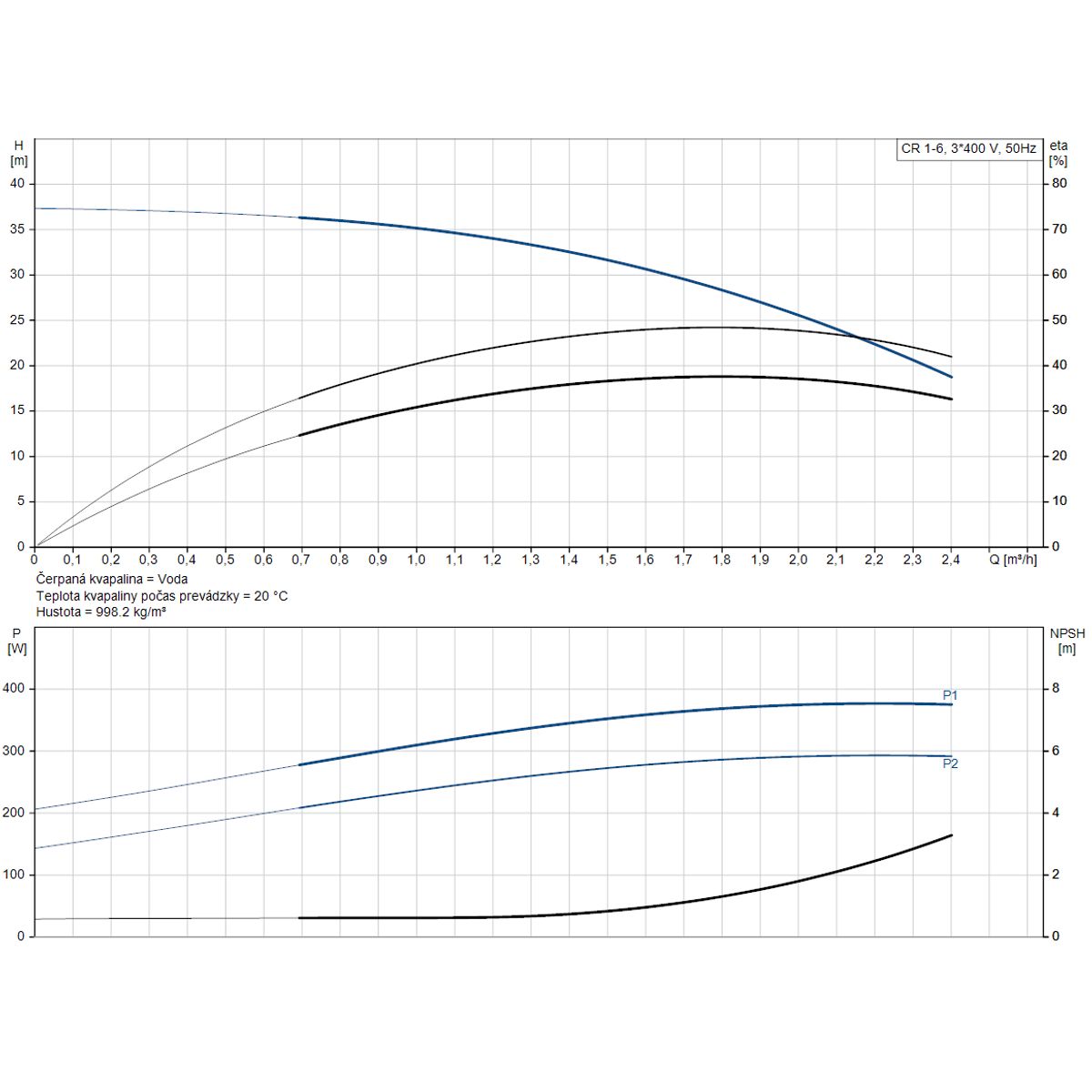

Toleranční pásmo křivky podle ISO9906:2012 3B
Jednoduché uspořádání hřídelového těsnění typu HQQE
Technické parametry
| Jmenovité otáčky čerpadla | 2873 ot/min |
|---|---|
| Jmenovitý průtok | 1,8 m³/h |
| Jmenovitá dopravní výška | 28.3 m |
| Orientace čerpadla | Vertikální |
| Těsnění | HQQE |
| Schválení | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Křivka tolerančního pásma | ISO9906:2012 3B |

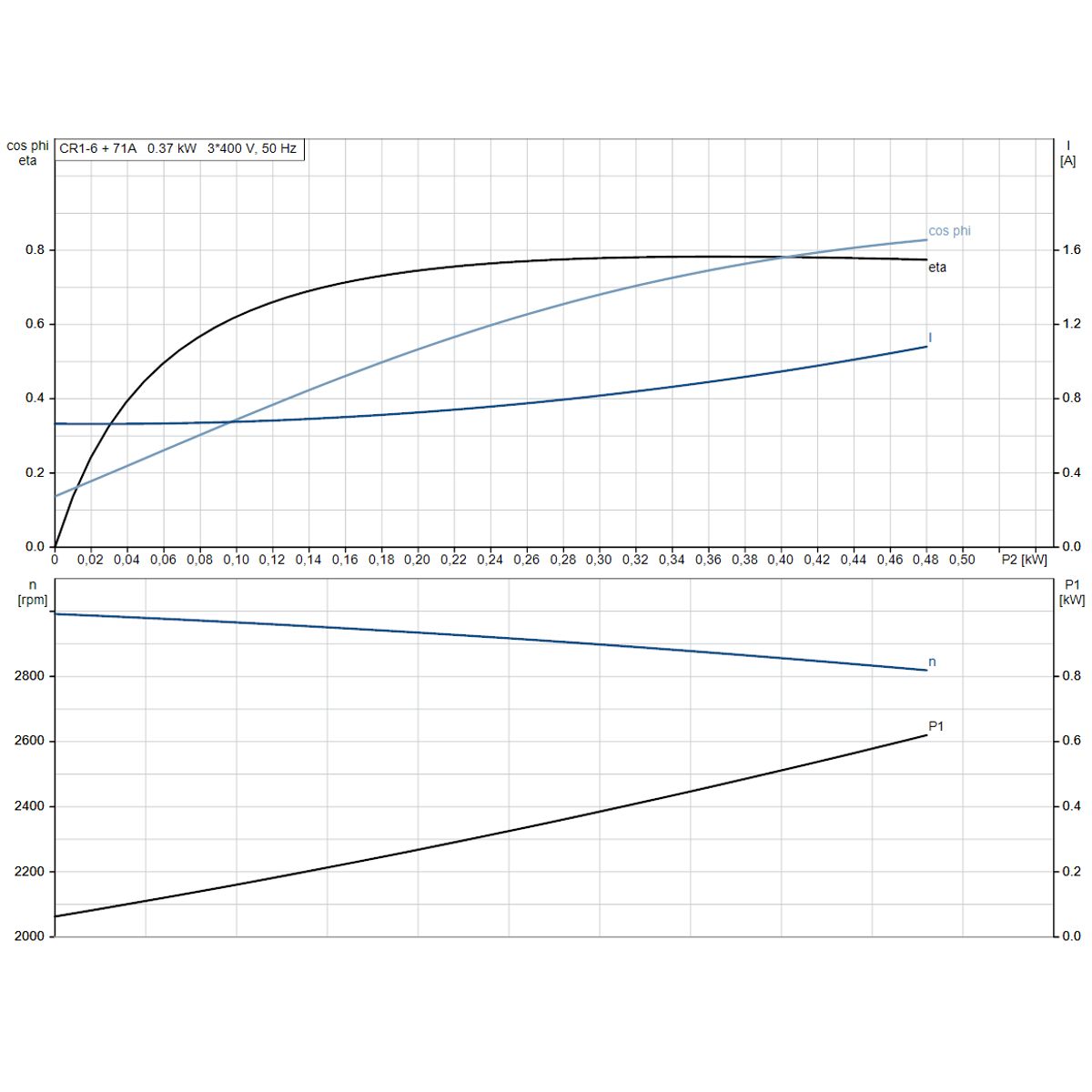

| Jmenovitý elektrický proud | 1.74/1.00 A |
| Výkon motoru (P2) | 0,37 kW |
| Frekvence | 50 Hz |
| Napětí | 3 x 220-240D/380-415Y V |
| Cos phi | 0.80-0.70 |
| Třída účinnosti IE | IE3 |
| Čistá hmotnost | 24,4 kg |
| Hrubá hmotnost | 27,1 kg |
| Přepravní množství | 0.063 m³ |
| Maximální provozní tlak | 25 bar |
| Maximální tlak při 120 °C nebo -20 °C | 25 bar |
| Velikost sáčku. Hrdlo | 1 1/4 palce (DN 25/32) |
| Velikost výtlačného hrdla | 1 1/4 palce (DN 25/32) |
Použité materiály
- Základna: litina (EN 1561 EN-GJL-200, ASTM A48-25B)
- Oběžné kolo: nerezová ocel (EN 1.4301 / AISI 304)
- Ložiska: LOŽISKA: SIC
Instalace
- Maximální teplota okolí: 60 °C
- Maximální provozní tlak: 25 bar
- Připojení: příruby DIN/ANSI/JIS
- Připojovací rozměry přívodu a odvodu: DN 25/32, 1 1/4 palce
- Příruba motoru FT85
| Q max maximálny prietok | 2.4 m3/hod |
| Napětí | 3x220-240D / 380-415Y V |
| H max Výtlačna výška | 37.6 m |
| P max Maximálny príkon | 0.37 kW |
| Max. teplota čerpané kapaliny | 120 °C |
| Max. proud motoru | 1.74/1.00 A |
