CR 1-8 A-FGJ-A-E-HQQE / 96516245
2.4 m3/hod
50 m
0.55 kW
CR 1-8 A-FGJ-A-E-HQQE / 96516245
Výrobce:
Grundfos
EAN:
5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN:
5700396738017
Popis
Parametre
CR 1-8 A-FGJ-A-E-HQQE / 96516245
Přehled výrobků

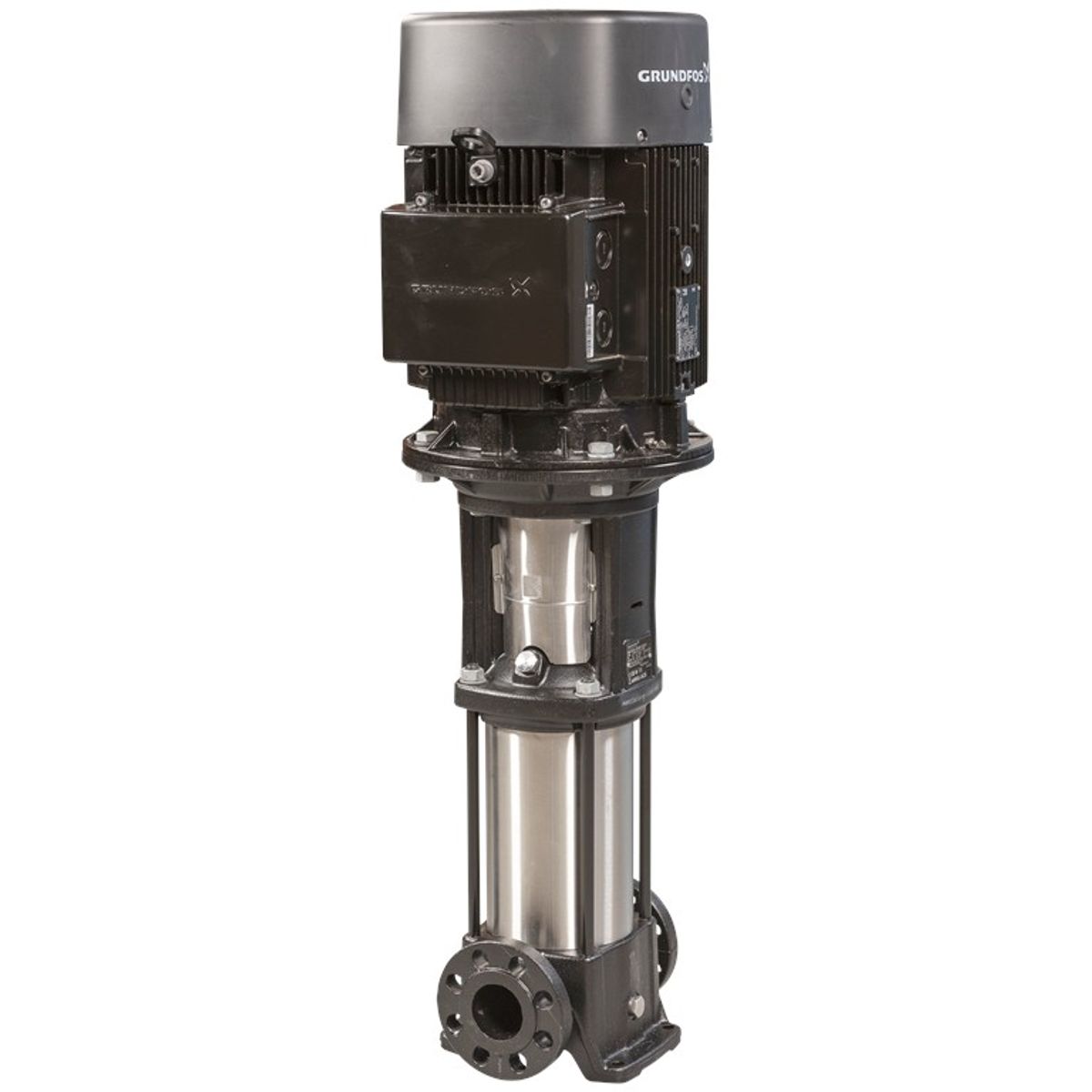

Vertikální in-line odstředivé čerpadlo určené k instalaci do potrubí nebo na základ. Čerpadlo není samonasávací a je ideální pro spolehlivý pohon kapaliny v různých aplikacích.
Motor je třífázový střídavý motor, který poskytuje vysoce účinný a stabilní výkon.
Funkce a vlastnosti
- Materiál oběžných kol a těles článků: nerezová ocel EN 1.4301.
- Hlava a pata čerpadla z odolné litiny
- Těsnění čerpadla podle normy EN 12756
- Motor připojený k čerpadlu dělenou litinovou spojkou
- Připojení k potrubí prostřednictvím přírub DIN/ANSI/JIS pro širokou kompatibilitu
- Vhodné pro čerpání vody s teplotním rozsahem od -20 °C do 120 °C
- Maximální provozní tlak až 25 bar
- Vertikální orientace čerpadla s jednoduchým hřídelovým těsněním HQQE
- Schválení: CE, EAC, UKCA, SEPRO, WRAS, ACS.
- Vysoce účinný motor s třídou účinnosti IE3 a minimálním indexem účinnosti MEI ≥ 0,70.
Technické parametry
| Jmenovité otáčky čerpadla | 2856 ot/min |
|---|---|
| Jmenovitý průtok | 1,8 m³/h |
| Jmenovitá dopravní výška | 38.6 m |
| Orientace čerpadla | Vertikální |
| Těsnění | HQQE |
| Jmenovitý příkon (P2) | 0,55 kW |
| Standardní motor | IEC |
| Typ motoru | 71B |
| Frekvence (f) | 50 Hz |
| Napájení (U) | 3 x 220-240D/380-415Y V |
| Jmenovitý elektrický proud | 2.50/1.44 A |
| Rozběhový elektrický proud | 580-620 % |

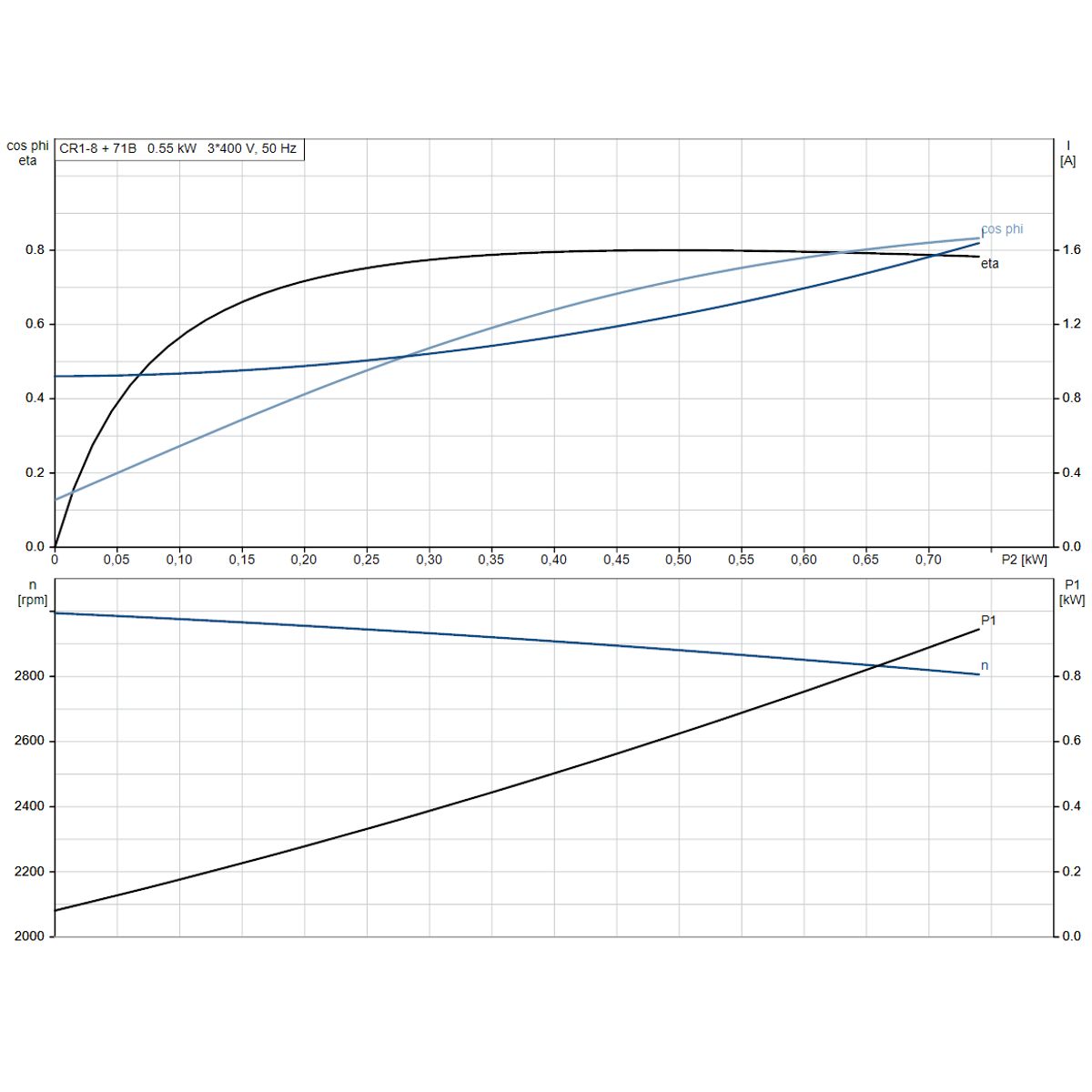

| Cos phi | 0.80 - 0.70 |
| Třída účinnosti IE | IE3 |
| Účinnost Eta 1/1 | 77.8 % |
| Účinnost Eta 3/4 | 81.5 - 78.5 % |
| Účinnost Eta 1/2 | 79.5 - 74.5 % |
| Počet pólů | 2 |
| Pokrytí IP | 55 Prach/odstřikování |
| Izolace | F |
| Čistá hmotnost | 24,6 kg |
| Hrubá hmotnost | 27,4 kg |
| Přepravní objem | 0.063 m³ |
| Maximální provozní tlak | 25 bar |
| Maximální tlak při teplotě | 25 bar / 120 °C |
| Maximální tlak při teplotě | 25 bar / -20 °C |
| Okolní teplota max. | 60 °C |
| Velikost připojení sacího potrubí | DN 25/32 (1 1/4 palce) |
| Velikost připojení vypouštěcího potrubí | DN 25/32 (1 1/4 palce) |
| Připojovací příruby | DIN / ANSI / JIS |
| Příruba motoru | FT85 |
| Poloha svorkovnice | 6 |
| Index minimální účinnosti (MEI) | ≥ 0.70 |
Materiály
- Základna: litina (EN 1561 EN-GJL-200, ASTM A48-25B)
- Oběžné kolo: nerezová ocel (EN 1.4301, AISI 304)
- Ložiska: LOŽISKA: SIC
- Motor a spojka: Dělená litinová spojka
| Q max maximálny prietok | 2.4 m3/hod |
| Napětí | 3x220-240D / 380-415Y V |
| H max Výtlačna výška | 50 m |
| P max Maximálny príkon | 0.55 kW |
| Max. teplota čerpané kapaliny | 120 °C |
| Max. proud motoru | 2.50/1.44 A |
