CR 1-8 A-FGJ-A-V-HQQV / 96516266
2.4 m3/hod
50 m
0.55 kW
CR 1-8 A-FGJ-A-V-HQQV / 96516266
Výrobce:
Grundfos
EAN:
5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN:
5700396738017
Popis
Parametre
CR 1-8 A-FGJ-A-V-HQQV / 96516266
Přehled výrobků

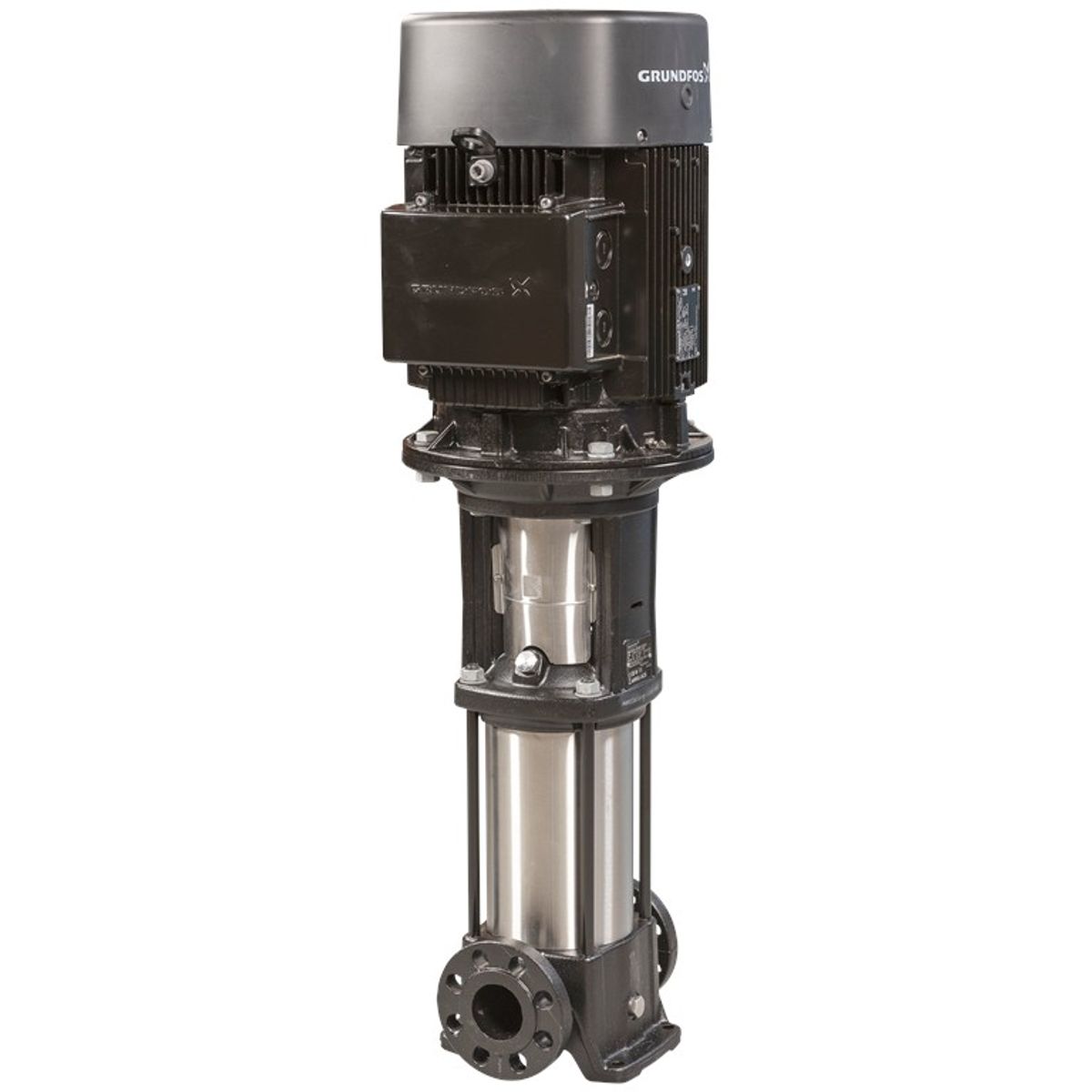

Vertikální in-line odstředivé čerpadlo, určené k instalaci do potrubí nebo na základ. Čerpadlo není samonasávací. Tento model je vybaven 3fázovým střídavým motorem a není vybaven frekvenčním měničem.
Funkce a vlastnosti
- Oběžná kola a tělesa článků z nerezové oceli EN 1.4301.
- Hlava a pata čerpadla z litiny
- Těsnění čerpadla dimenzované podle normy EN 12756
- Motor připojený k čerpadlu přes dělenou litinovou spojku
- Připojení k potrubí prostřednictvím přírub DIN / ANSI / JIS
- Orientace čerpadla: vertikální
- Jednoduché uspořádání hřídelového těsnění: HQQV
- Schválení: CE, EAC, UKCA, SEPRO, WRAS
Technické parametry
| Jmenovité otáčky čerpadla | 2856 ot/min |
|---|---|
| Jmenovitý průtok | 1,8 m³/h |
| Jmenovitá dopravní výška | 38.6 m |
| Orientace čerpadla | Vertikální |
| Těsnění | HQQV |
| Maximální provozní tlak | 25 bar |
| Maximální tlak při dané teplotě | 25 bar / 90 °C, 25 bar / -20 °C |
| Velikost připojení Sac. Stránky | DN 25/32 (1 1/4 palce) |
| Velikost výtlačného připojení | DN 25/32 (1 1/4 palce) |
| Typ připojení | DIN / ANSI / JIS |

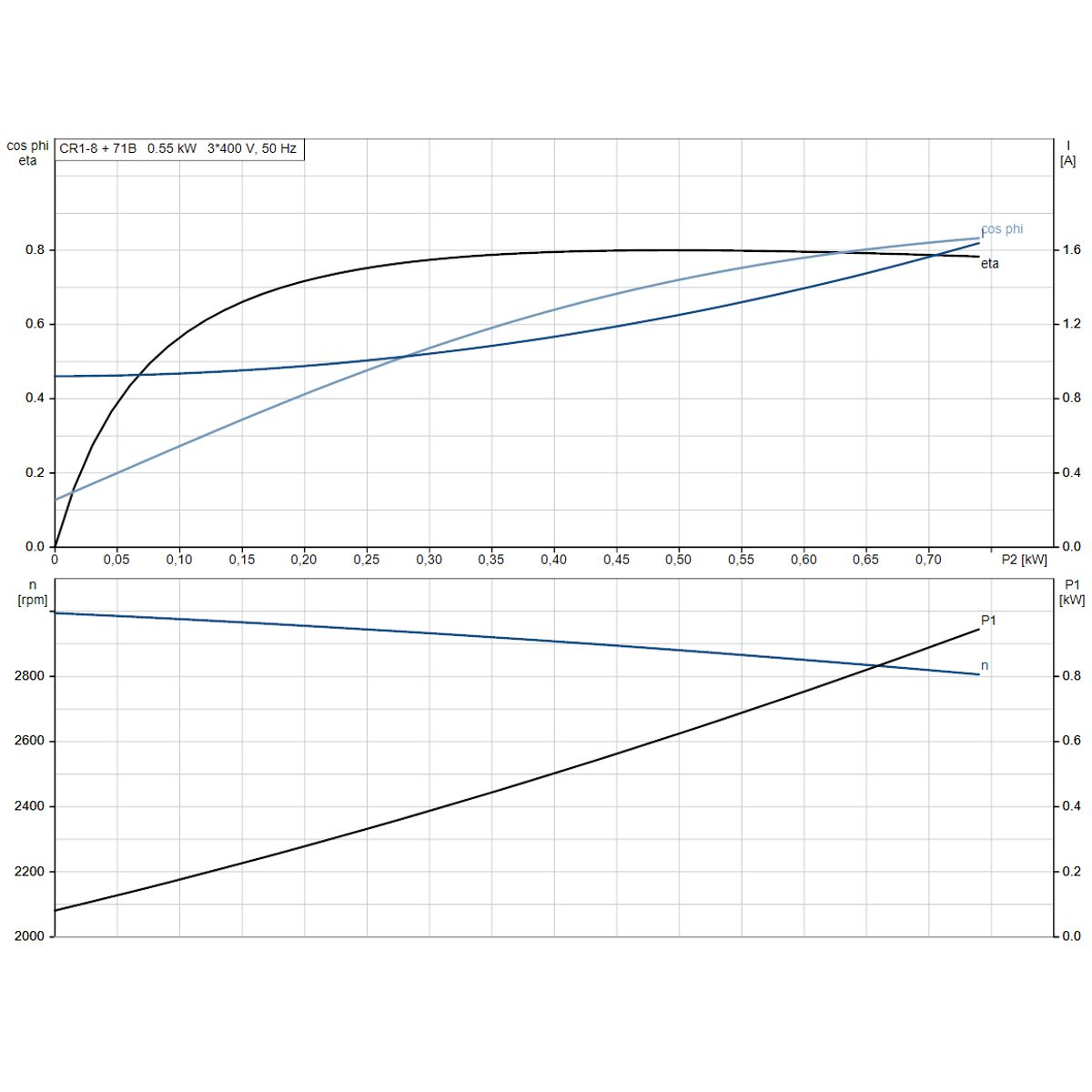

| Jmenovitý příkon (P2) | 0,55 kW |
| Frekvence (f) | 50 Hz |
| Napětí (U) | 3 x 220-240D/380-415Y V |
| Jmenovitý elektrický proud | 2.50/1.44 A |
| Rozběhový elektrický proud | 580-620 % |
| Cos phi | 0.80-0.70 |
| Otáčky motoru (n) | 2830-2850 ot/min |
| Třída účinnosti IE | IE3 |
| Účinnost Eta 1/1 | 77.8 % |
| Účinnost Eta 3/4 | 81.5-78.5 % |
| Účinnost Eta 1/2 | 79.5-74.5 % |
| Počet pólů | 2 |
| Pokrytí IP | 55 Prach/odstřikování |
| Izolace | F |
| Poloha svorkovnice | 6 |
| Index minimální účinnosti (MEI ≥) | 0.70 |
| Čistá hmotnost | 24,6 kg |
| Hrubá hmotnost | 27,4 kg |
| Přepravní množství | 0.063 m³ |
| Příruba motoru | FT85 |
| Schválení | CE, EAC, UKCA, SEPRO, WRAS |
Použité materiály
- Základna: Litina (EN 1561 EN-GJL-200, ASTM A48-25B)
- Oběžné kolo: nerezová ocel (EN 1.4301, AISI 304)
- Ložiska: LOŽISKA: SIC
| Q max maximálny prietok | 2.4 m3/hod |
| Napětí | 3x220-240D / 380-415Y V |
| H max Výtlačna výška | 50 m |
| P max Maximálny príkon | 0.55 kW |
| Max. teplota čerpané kapaliny | 90 °C |
| Max. proud motoru | 2.50/1.44 A |
