CR 1-9 A-FGJ-A-E-HQQE / 96478872
2.4 m3/hod
56 m
0.55 kW
CR 1-9 A-FGJ-A-E-HQQE / 96478872
Výrobce:
Grundfos
EAN:
5700396738017
Dostupné
Cena na vyžiadanie
Dostupné
EAN:
5700396738017
Popis
Parametre
CR 1-9 A-FGJ-A-E-HQQE / 96478872
Přehled výrobků
Vertikální in-line odstředivé čerpadlo, určené k instalaci do potrubí nebo na základ. Čerpadlo není samonasávací, což znamená, že musí být instalováno v systému, kde je zajištěn přívod kapaliny.
Motor je třífázový střídavý, což zajišťuje spolehlivý a účinný výkon čerpadla.
Funkce a vlastnosti
- Materiál oběžných kol a těles článků: nerezová ocel EN 1.4301 zajišťující vysokou odolnost proti korozi.
- Materiál hlavy a patky čerpadla: litina zajišťující pevnost a stabilitu.
- Těsnění čerpadla dimenzované podle normy EN 12756 pro spolehlivé utěsnění.
- Motor připojený k čerpadlu dělenou litinovou spojkou.
- Připojení k potrubí pomocí přírub DIN, ANSI nebo JIS, což umožňuje univerzální použití.
- Vertikální orientace čerpadla, vhodná pro různé podmínky instalace.
- Ucpávka typu HQQE s jednoduchým uspořádáním ucpávkového hřídele.
Technické parametry
| Jmenovité otáčky | 2856 otáček za minutu |
|---|---|
| Jmenovitý průtok | 1,8 m³/h |
| Jmenovitá dopravní výška | 42.9 m |
| Orientace čerpadla | Vertikální |
| Těsnění | HQQE |
| Maximální provozní tlak | 25 bar |
| Teplota kapaliny | -20 °C až 120 °C |
| Připojení potrubí | Příruby DIN / ANSI / JIS |
| Velikost sacího hrdla | DN 25/32 (1 1/4 palce) |
| Velikost výtlačného hrdla | DN 25/32 (1 1/4 palce) |
| PN pro připojení potrubí | PN 25 |

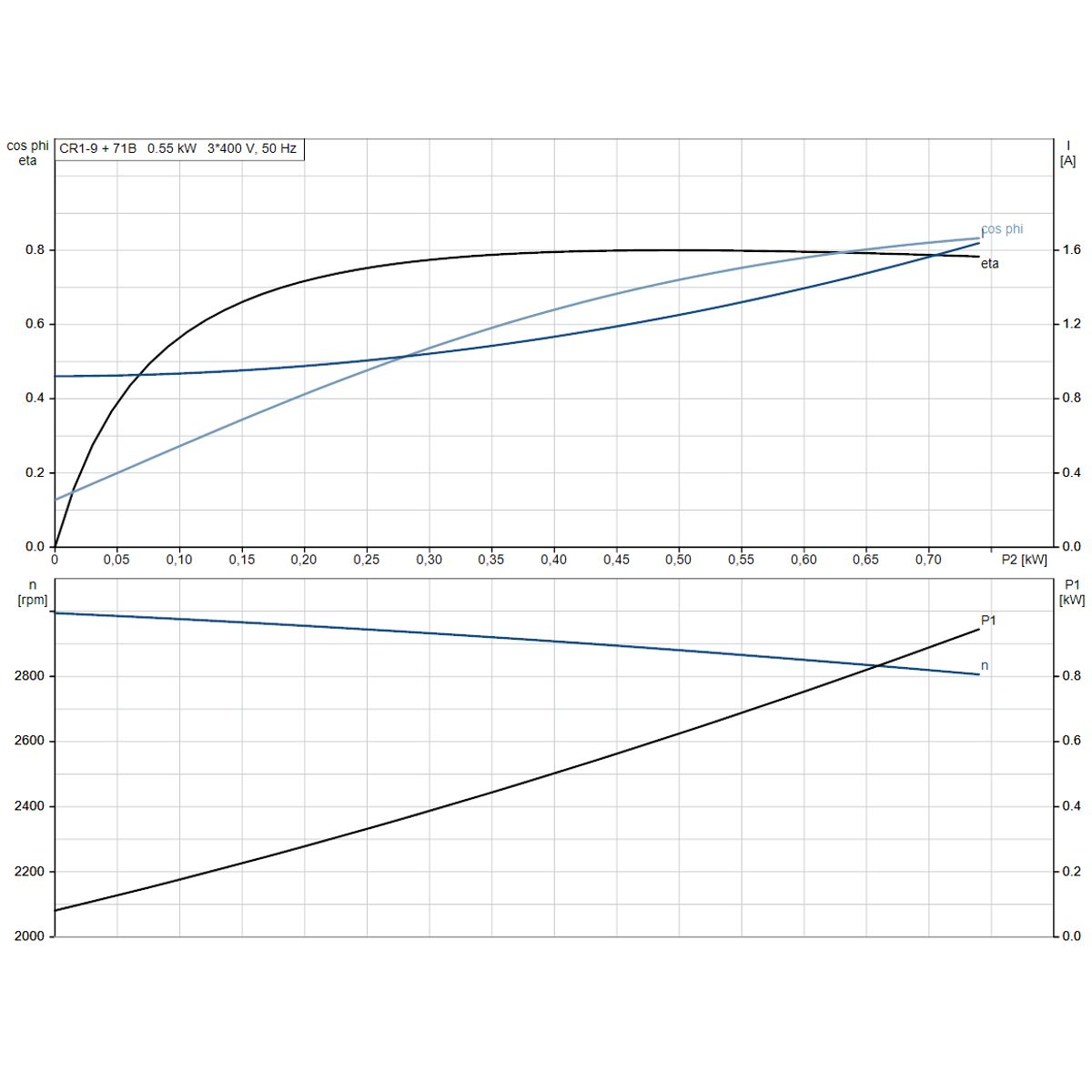

| Motor | Třífázový motor na střídavý proud, typ 71B, výrobní číslo: 85805103. |
| Příkon (P2) | 0,55 kW |
| Frekvence | 50 Hz |
| Napětí | 3 x 220-240D / 380-415Y V |
| Jmenovitý elektrický proud | 2.50/1.44 A |
| Rozběhový elektrický proud | 580-620 % |
| Cos phi | 0.80-0.70 |
| Účinnost IE | IE3 |
| Index minimální účinnosti (MEI) | ≥ 0.70 |
| Pokrytí Ip | 55 Prach/odstřikování |
| Izolace | F |
| Čistá hmotnost | 25,1 kg |
| Hrubá hmotnost | 27,8 kg |
| Přepravní množství | 0.063 m³ |
Použité materiály
- Základna: litina EN 1561 EN-GJL-200, ASTM A48-25B
- Oběžné kolo: nerezová ocel EN 1.4301, AISI 304
- Ložiska: LOŽISKA: SIC
Řídicí jednotky a kapalina
Řídicí jednotky: Frekvenční měnič: žádný
Čerpaná kapalina: Voda
Teplotní rozsah kapaliny: -20 °C až 120 °C
Zvolená teplota kapaliny: 20 °C
Hustota: 998,2 kg/m³
Schválení: CE, EAC, UKCA, SEPRO, WRAS, ACS

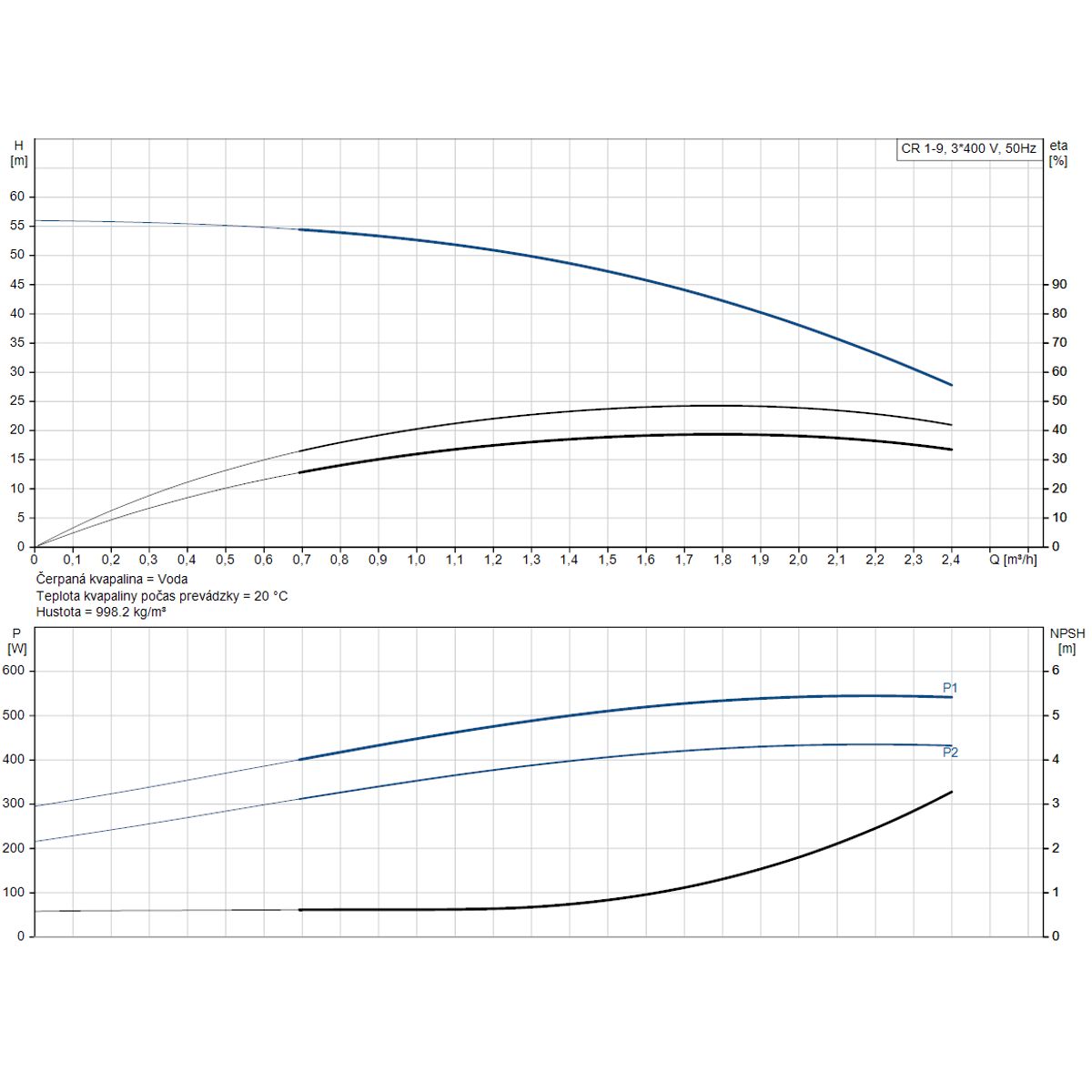

Tolerance křivky: ISO9906:2012 3B
| Q max maximálny prietok | 2.4 m3/hod |
| Napětí | 3x220-240D / 380-415Y V |
| H max Výtlačna výška | 56 m |
| P max Maximálny príkon | 0.55 kW |
| Max. teplota čerpané kapaliny | 120 °C |
| Max. proud motoru | 2.50/1.44 A |
