MAGNA1 32-80 F / 99221275
10 m3/hod
8 m
151 W
Popis
Parametre
MAGNA1 32-80 F / 99221275
Přehled produktů
Grundfos MAGNA1 32-80 F je jednoduché a spolehlivé řešení pro oběhová čerpadla s vysokou energetickou účinností, které splňuje evropské předpisy EuP 2015. Nabízí významné úspory energie v aplikacích se základním řízením a monitorováním systému. Intuitivní ovládání a bezúdržbová konstrukce z něj činí ideální volbu pro základní energetické potřeby.
MAGNA1 umožňuje snadné nastavení, ovládání a monitorování provozu. Díky jedinečné bezúdržbové konstrukci pohonu je spolehlivý a nabízí možnost monitorovat prostřednictvím relé výstupní chyby. Dálkové ovládání spuštění a zastavení je digitální a čerpadlo dále bezdrátově komunikuje s aplikací Grundfos GO Remote. Je vhodné jako hlavní čerpadlo pro vytápění a chlazení, včetně:
- Směšovací okruhy
- Topné plochy
- Klimatizační plochy
- Geotermální tepelná čerpadla
- Malé chladicí aplikace
Funkce a vlastnosti
- Bezúdržbová konstrukce s rotorem s plechovkou pro dlouhou životnost
- Integrovaný regulátor a ovládací panel v rozváděči
- Vyrobeno z vysoce kvalitních materiálů: těleso čerpadla z šedé litiny, kompozitní oběžné kolo
- Kompaktní a účinné vzduchem chlazené elektronické komponenty
- Čtyřpólový synchronní motor s permanentními magnety s vyšší účinností než standardní motory
- Regulace otáček pomocí integrovaného frekvenčního měniče
- Bezdrátová komunikace s chytrou aplikací pro snadné monitorování a ovládání
Instalace
| Rozsah okolní teploty | 0 až 40 °C |
|---|---|
| Maximální provozní tlak | 10 bar |
| Typ připojení | DIN |
| Velikost připojení | DN 32 |
| PN pro připojení potrubí | PN 6/10 |
| Připojení k potrubní přípojce | 220 mm |
Technické parametry
| Název výrobku | MAGNA1 32-80 F |
|---|---|
| Objednací číslo | 99221275 |
| Číslo EAN | 5712608942488 |
| Cena | EUR 1303 |

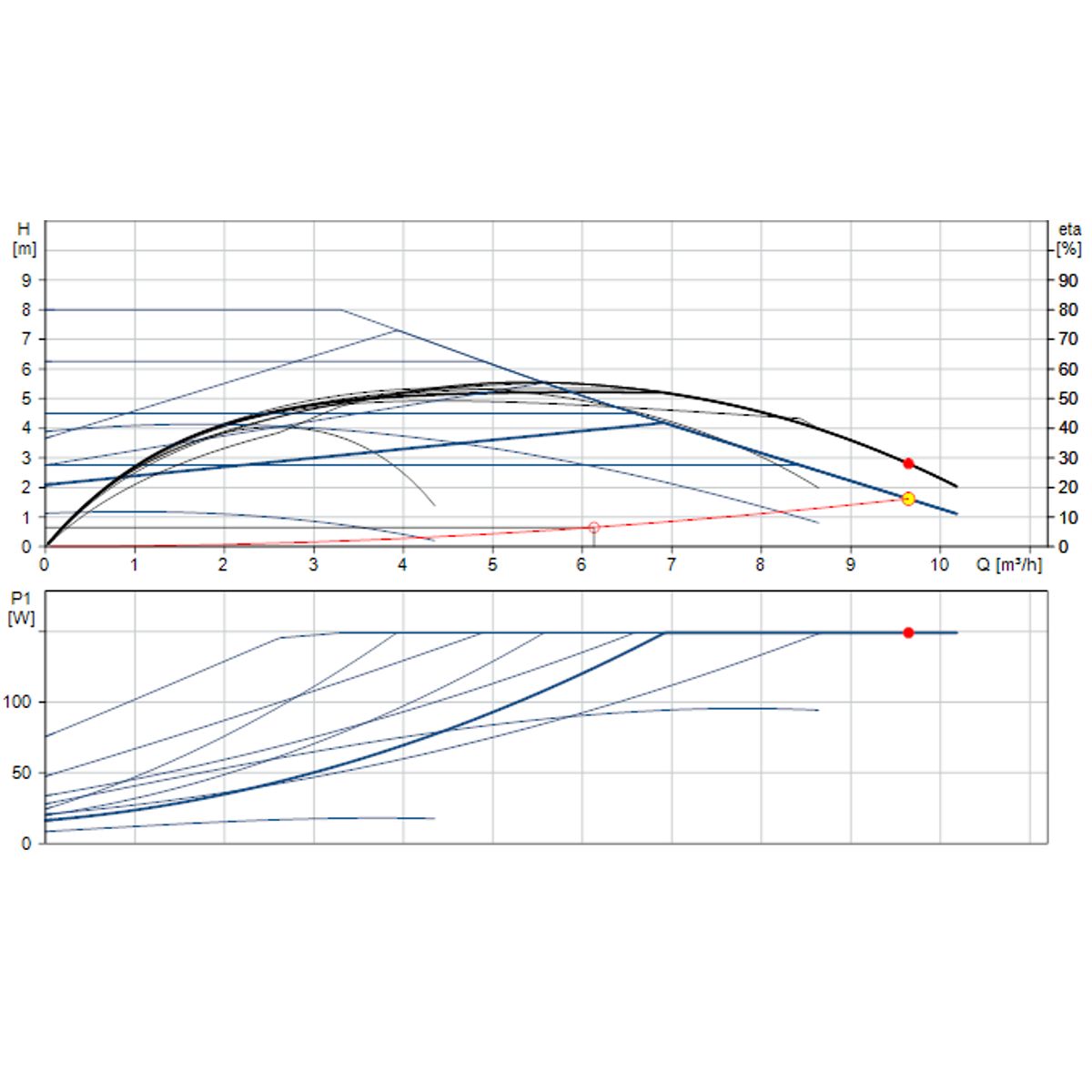

| Skutečný průtok Q | 9,644 m³/h |
| Skutečná výtlačná výška H | 1.617 m |
| Maximální výška vypouštění | 80 dm |
| Třída tepelné ochrany (TF) | 110 |
| Schválení | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
Použité materiály
| Těleso čerpadla | Šedá litina EN 1561 EN-GJL-200, ASTM A48-200B |
|---|---|
| Oběžné kolo | Kompozitní |
Technické parametry kapaliny
| Čerpaná kapalina | Voda |
|---|---|
| Rozsah teplot kapaliny | -10 až 110 °C |
| Zvolená teplota kapaliny | 60 °C |
| Hustota | 983,2 kg/m³ |
Elektrické údaje
| Maximální příkon P1 max | 151 W |
|---|---|
| Minimální příkon P1 min | 9 W |
| Frekvence | 50 / 60 Hz |
| Jmenovité napětí | 1 x 230 V |
| Minimální spotřeba proudu | 0.09 A |
| Maximální odběr proudu I MAX | 1.22 A |
| Otáčky motoru n | 4041 ot/min |
| Krytí IP | X4D |
| Izolace | F |
Další informace
| Třída energetické účinnosti (EEI) | 0.20 |
|---|---|
| Čistá hmotnost | 7,41 kg |
| Hrubá hmotnost | 8,2 kg |
| Přepravní množství | 0.016 m³ |
| Finské číslo | 4615315 |
| Země původu | Německo (DE) |
| Číslo sazebního zařazení | 84137030 |
| Environmentální schválení | CN ROHS, WEEE |
| Q max maximálny prietok | 10 m3/hod |
| Napětí | 230 V |
| H max Výtlačna výška | 8 m |
| P max Maximálny príkon | 151 W |
| Max. teplota čerpané kapaliny | 110 °C |
| Max. provozní tlak | 10 bar |
| Max. proud motoru | 1.22 A |
