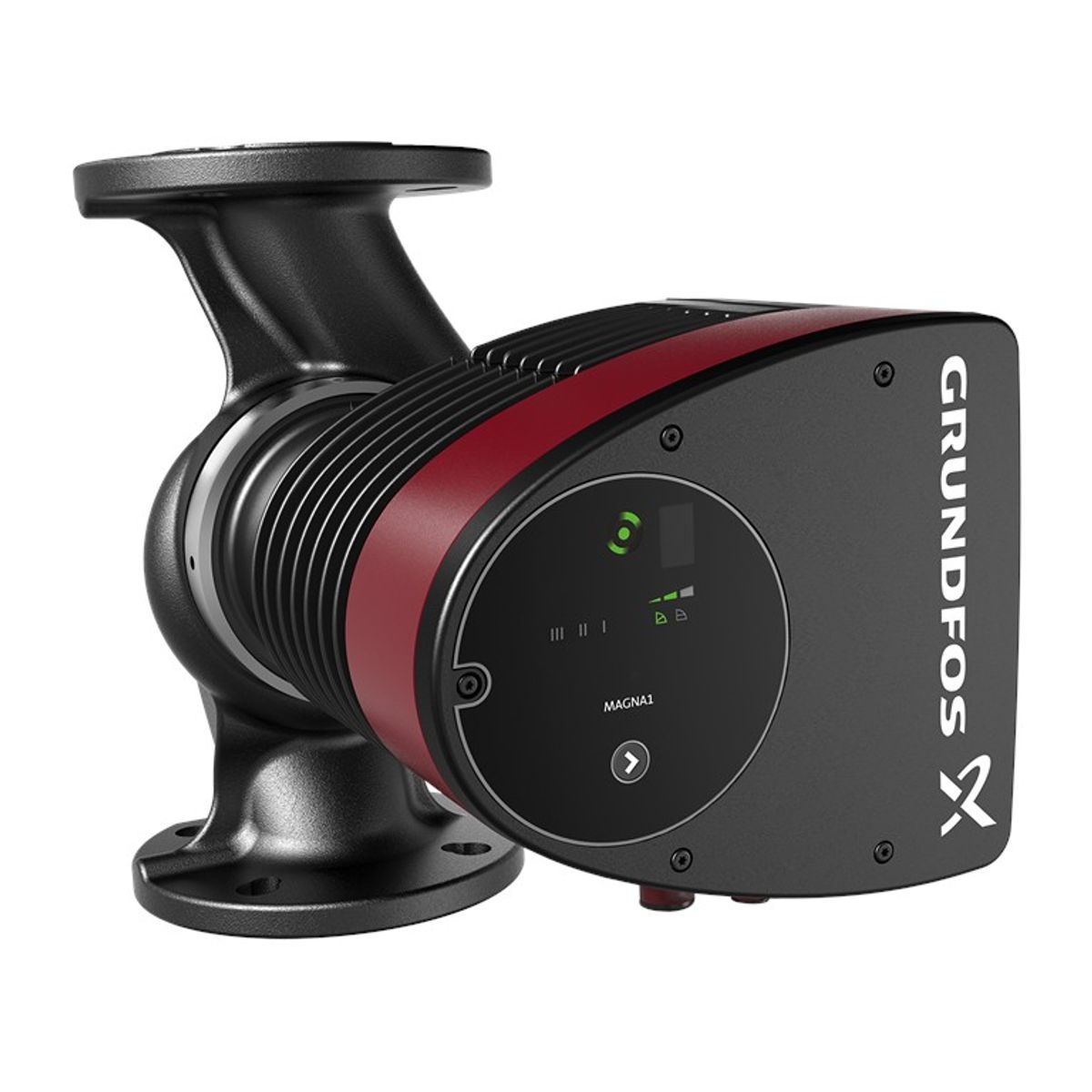

MAGNA1 65-150 F / 99221375
MAGNA1 65-150 F / 99221375
Přehled produktů
Oběhové čerpadlo Grundfos MAGNA1 je jednoduchou a efektivní volbou pro spolehlivý výkon. Díky své vysoké energetické účinnosti splňuje požadavky EuP 2015, což znamená významné úspory energie. Díky intuitivnímu uživatelskému rozhraní a bezúdržbovému provedení je čerpadlo MAGNA1 ideálním čerpadlem pro základní potřeby regulace a monitorování v aplikacích vytápění a chlazení.
Toto čerpadlo umožňuje snadné nastavení, základní ovládání a monitorování. Díky uzavřené konstrukci rotujících částí je bezúdržbové. Čerpadlo MAGNA1 lze monitorovat pomocí reléového poruchového výstupu a ovládat pomocí digitálního dálkového vstupu start/stop. Čerpadlo komunikuje bezdrátově s aplikací Grundfos GO Remote.
Funkce a použití
Čerpadlo MAGNA1 může pracovat jako hlavní čerpadlo v různých systémech vytápění a chlazení, např:
- směšovacích smyček
- topných plochách
- klimatizačních ploch
- geotermální systémy tepelných čerpadel
- malých chladicích aplikací
Čerpadlo je vybaveno 4pólovým synchronním motorem s permanentními magnety, který je účinnější než běžné asynchronní motory. Otáčky motoru jsou řízeny integrovaným frekvenčním měničem.
Instalace
- Provozní teplota okolí: 0 až 40 °C
- Maximální provozní tlak: 10 bar
- Typ připojení: DIN
- Velikost připojení: DN 65
- PN pro připojení potrubí: PN 6/10
- Vzdálenost připojení: 340 mm
Technické parametry
| Název výrobku | MAGNA1 65-150 F |
|---|---|
| Objednací číslo | 99221375 |
| Číslo EAN | 5712608943478 |
| Max. Výška posunutí | 150 dm |
| Třída TF | 110 |
| Schválení | CE, VDE, EAC, MOROCCO, UKCA, TSE, RCM, UkrSEPRO |
| Model | C |
| Rozsah okolní teploty | 0 .. 40 °C |
| Maximální provozní tlak | 10 bar |
| Typ připojení | DIN |
| Velikost připojení | DN 65 |
| PN pro připojení potrubí | PN 6/10 |
| Připojení k potrubní přípojce | 340 mm |
| Čerpaná kapalina | Voda |
| Rozsah teplot kapaliny | -10 .. 110 °C |
| Zvolená teplota kapaliny | 60 °C |
| Hustota | 983,2 kg/m³ |
| P1 max. | 1263 W |
| P1 min. | 30.7 W |
| Frekvence | 50/60 Hz |
| Jmenovité napětí | 1 x 230 V |
| Minimální spotřeba proudu | 0.31 A |
| Maximální odběr proudu (I MAX) | 5.53 A |
| Rychlost (n) | 4364 otáček za minutu |
| Pokrytí IP | X4D |
| Izolace | F |
| Třída energetické účinnosti (EEI) | 0.18 |
| Čistá hmotnost | 24,5 kg |
| Hrubá hmotnost | 26,9 kg |
| Přepravní množství | 0.057 m³ |
| Finsko | 4615215 |
| Environmentální schválení | CN ROHS, WEEE |
Použité materiály
- Těleso čerpadla: šedá litina (EN 1561 EN-GJL-250, ASTM A48-250B)
- Oběžné kolo: Kompozit
- Kompozitní rotorový kanystr vyztužený uhlíkovými vlákny
- Ložisková deska a plášť rotoru z nerezové oceli
- Hliníkový kryt statoru
- Vzduchem chlazená výkonová elektronika
| Q max maximálny prietok | 55 m3/hod |
| Napětí | 230 V |
| H max Výtlačna výška | 15 m |
| P max Maximálny príkon | 1263 W |
| Max. teplota čerpané kapaliny | 110 °C |
| Max. provozní tlak | 10 bar |
| Max. proud motoru | 5.53 A |
