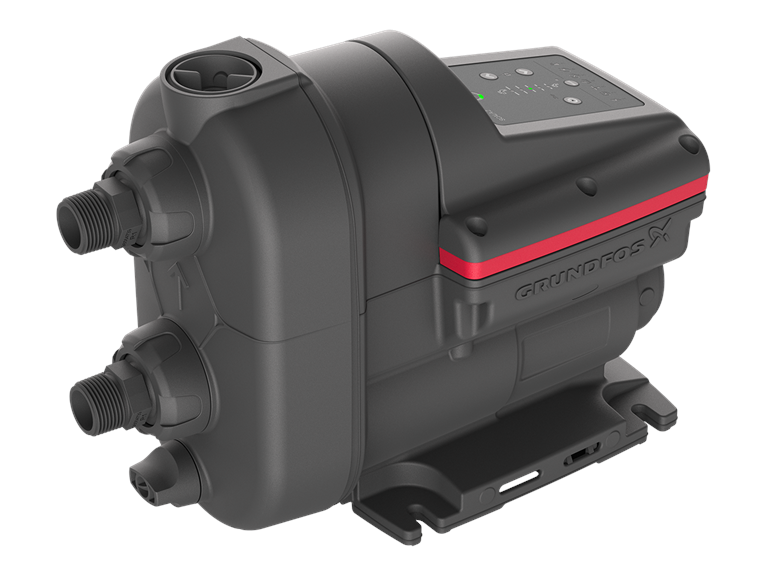

Grundfos Scala2 3-45
Čerpadla Grundfos Scala2 3-45 pro domácnost / zahradu - 93013252
Přehled výrobků
Grundfos SCALA2 je kompaktní samonasávací (max. 8 m) čerpadlo na užitkovou vodu vybavené tichým vodou chlazeným motorem s permanentními magnety a pohodlnou regulací konstantního tlaku. Tato technologie zajišťuje konstantní tlak v místě odběru bez ohledu na kolísání nebo poklesy vstupního tlaku. Automatická funkce "Auto Setpoint" volí optimální hodnotu konstantního tlaku podle typu instalace.
Díky nejnovější efektivní technologii motoru spotřebuje SCALA2 pouze polovinu energie (max. 550 W) oproti běžným domácím vodárnám s odpovídajícím hydraulickým výkonem. Vodou chlazený motor bez ventilátoru pracuje mimořádně tiše s hlučností pouhých 44 dB(A). Vysoký stupeň krytí IPX4D umožňuje použití i ve venkovním prostředí bez mrazu. Kompaktní velikost pouhých 23 litrů snižuje instalační prostor až o 75 % ve srovnání s tradičními řešeními membránových tlakových nádob.
Robustní a přitom lehká hliníková skříň kombinuje vysoce účinný motor s frekvenčním měničem, snímač tlaku, řídicí desku, integrované zpětné ventily, membránovou tlakovou nádrž (0,65 litru) a vícestupňovou hydraulickou jednotku.
Funkce a vlastnosti
- Konstantní tlak zajištěný tlakovým čidlem pro stabilní odběr vody
- Uživatelsky přívětivý displej s nastavením zapnutí/vypnutí čerpadla
- Nastavení a odečet požadované hodnoty konstantního tlaku
- Tlačítko potvrzení alarmu a zámek klíče pro bezpečný provoz
- Multifunkční LED dioda zobrazující provozní stav
- 7 LED diod indikujících různé poruchy a alarmy
- Automatické funkce: reset, ochrana proti zablokování, nastavení max. tlaku, ochrana proti zaplavení
- Automatická volba max. konstantního tlaku podle instalace
- Tichý provoz díky motoru bez ventilátoru s vodním chlazením
- IPX4D - odolnost proti stříkající vodě, vhodné i do venkovního prostředí
- Tlakové a sací přípojky otočné o 5° pro snadné připojení
- Plnicí hrdlo a vypouštěcí zátka otevíratelné bez použití nářadí
- Úspora místa - až o 75 % méně ve srovnání s běžnými vodními fontánami
Technické parametry
| Typ řídicí jednotky | Typ E/F (CEE7/7) |
|---|---|
| Čerpaná kapalina | Voda |
| Rozsah teplot média | 0 - 45 °C |
| Teplota média během provozu | 20 °C |
| Hustota | 998,2 kg/m³ |
| Jmenovitý průtok | 3 m³/h |
| Maximální průtok | 4,6 m³/h |
| Jmenovitý výtlačný výkon | 27 m |
| Mechanické těsnění | Uhlíkové/keramické |
| Schválení | CE, VDE, MORO, UKCA, KC, SEPRO, AAA |
| Schválení pro pitnou vodu | KIWA, WRAS, ACS |
| Třída schválení ISO | ISO9906:2012 3B |
| Maximální rychlost | 5200 1/min |
| Okolní teplota (instalace) | 0 - 55 °C |
| Maximální provozní tlak | 10 bar |
| Maximální přípustný vstupní tlak | 6 bar |
| Standardní připojení potrubí | EN 10226-1 |
| Typ vstupního a výstupního připojení | R (1 palec) |
| Velikost vstupní trysky | 1 palec |
| Velikost tlakové přípojky | 1 palec |
| Příkon P1 | 550 W |
| Jmenovitý příkon (P2) | 0,45 kW |
| Síťová frekvence | 50 / 60 Hz |
| Jmenovité napětí | 2 x 200-240 V |
| Minimální příkon | 0.01 A |
| Maximální spotřeba proudu | 2.8 A |
| Třída ochrany (IEC 34-5) | X4D |
| Třída izolace (IEC 85) | F |
| Délka napájecího kabelu | 1.5 m |
| Síťová zástrčka | Zástrčka Schuko |
| Čistá hmotnost | 9,8 kg |
| Hrubá hmotnost | 12,1 kg |
Použité materiály
- Plášť čerpadla: kompozitní materiál
- Těleso čerpadla: NORYL FE1630PW PPE+PS-GS30
- Materiál oběžného kola: Kompozitní materiál
- Oběžné kolo: NORYL FE1630PW PPE+PS-GS30
Výkonnostní křivka
Výkres
| Q max maximálny prietok | 70 l/min |
| Napětí | 230 V |
| H max Výtlačna výška | 45 m |
| P max Maximálny príkon | 550 W |
| Hmotnost | 12 kg |
| Max. proud motoru | 2,8 A |
| Objednávacie číslo | 93013252 |
| Menovitý prietok | 3 m3/h |
| Menovitý výtlak | 27 m |
