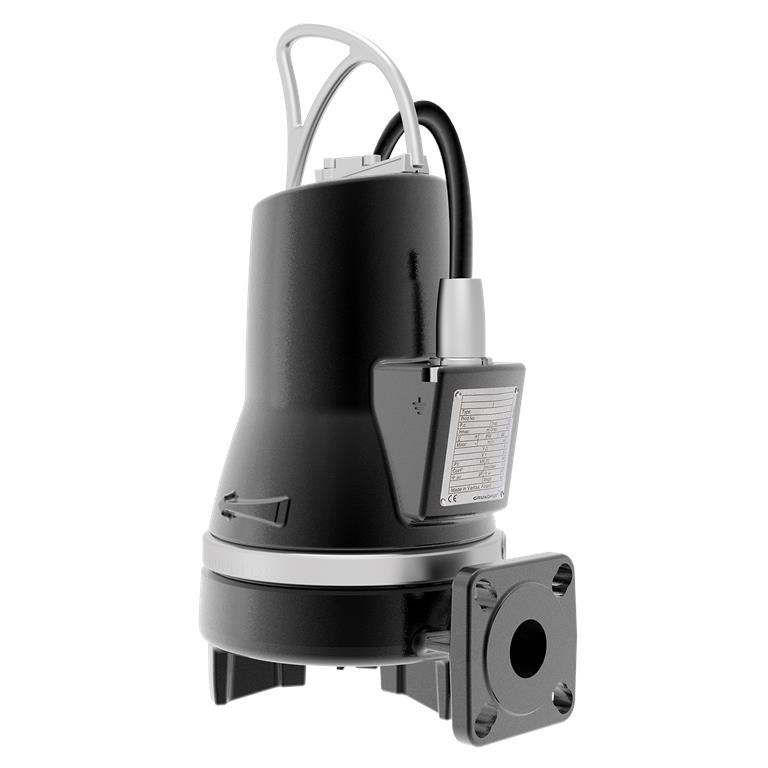

Grundfos SEG.40.09.2.1.502 (230V) - 96075893
Čerpadla Grundfos SEG jsou ponorná čerpadla s horizontálně umístěným výtlačným hrdlem. Tato čerpadla jsou vhodná zejména pro tlakové čerpání odpadních vod vypouštěných z toalet. Čerpadla SEG jsou vybavena řezacím zařízením, které zajišťuje, že potenciálně destruktivní pevné nečistoty jsou rozdrceny na malé kousky, které lze snadno vypouštět i potrubím o relativně malém průměru.
Vnitřní povrch těchto čerpadel je hladký a je zabráněno případnému ucpávání.
Základním konstrukčním materiálem popsaných čerpadel je litina. Svorka, která zajišťuje pevné spojení mezi čerpadlem a motorem, je vyrobena z nerezové oceli. Toto spojení mezi čerpadlem a motorem zajišťuje prevenci koroze a také usnadňuje údržbu čerpadla.
V napájecím kabelu čerpadla jsou ve vinutí motoru zabudovány vodiče pro tepelná čidla.
Kabelová přípojka je vybavena speciální plně utěsněnou vidlicí. Těsnění kabelové vidlice zabraňuje pronikání vlhkosti do motoru z čerpadla přes kabel v případě porušení jeho izolace nebo neopatrné manipulace s kabelem.
Čerpadlo musí být připojeno k řídicí jednotce.
Pro instalaci v čerpací stanici doporučujeme použít spouštěcí zařízení Grundfos:
Pokud chcete čerpadlo Grundfos SEG namontovat jako volně stojící, je nutné zakoupit sadu nožiček:
Tyto produkty najdete v příslušenství.
Technické parametry
- Max. 4,17 l/sec.
- Max. 14.4 m
- Typ oběžného kola: Řezací zařízení
- Těsnění: SiC/SiC
- Schválení: PA-I
- Tolerance křivky: ISO9906:2012 3B2
Materiály
- Těleso čerpadla: šedá Latina EN1561 EN-GJL-200
- Oběžné kolo: litina EN1561 EN-GJL-200
Instalace
- t max. okolní teplota: 40°C
- Maximální provozní tlak: 6 bar
- Standardní příruba: DIN
- Připojení: DN 40/50
- Výstupní otvor: DN 40,
- Hodnota tlaku: PN 10
- Max. Tlak PN 10 Instalační tlak: Max. Hloubka: 7 m
- Instalace za sucha/mokra: PODMÍNĚNĚ
- Automatická spojka: 96076063
Kapalina
- Teplotní rozsah kapaliny: 0..40 °C
- Hustota: 998,2 kg/m3
Elektrické údaje
- P1: 1,3 kW
- P2: 0,9 kW
- f: 50 Hz
- U: 1 x 230 V
- Tolerance napětí: +6/-10 %
- Max. 30
- Jmenovitý elektrický proud: 6 A
- Rozběhový proud: 38 A
- Cos phi - účiník: 0,99
- Cos phi - účiník 3/4 zátěže: 0,98
- Cos phi - účiník 1/2 zátěže: 0,94
- n: 2890 ot/min
- Moment setrvačnosti: 0,0036 kg/m2
- Eta 1/1: 71 %
- Eta 3/4: 67 %
- Eta 1/2: 58 %
- Počet pólů: 2
- Typ spínání: přímé spínání
- Krytí IP: IP68
- Izolace: F
- Nevýbušné provedení: ne
- Ochrana motoru: Teplotní spínač
- Teplotní ochrana: vnější
- Délka kabelu: 10 m
- Typ kabelu: 07RN8-F
- Ukončení kabelu: bez zástrčky
Řídicí jednotky
- Ovládací skříňka: není součástí dodávky
- Další vstupy/výstupy: externí
- Snímač vlhkosti: bez snímače vlhkosti
- AUTOADAPT: Ne
Další
- Čistá hmotnost: 41,1 kg
Křivka čerpadla
Rozměry čerpadla
1. čerpadlo se startérem
2: čerpadlo
3: čerpadlo s prodlouženými nožičkami
| Q max maximálny prietok | 4,17 l/s |
| Napětí | 230 V |
| H max Výtlačna výška | 14,4 m |
| P max Maximálny príkon | 1,3 kW |
| DN výtlak - průměr | DN 40 |
| Délka kabelu | 10 m |
| Max. teplota čerpané kapaliny | +40 °C |
| Max. provozní tlak | 6 bar |
| EAN | 5700394850650 |
| Max. ponor motoru | 7 m |
| IP | 68 |
| Max. proud motoru | 6 A |
| Objednávacie číslo | 96075893 |
| Nevýbušné prevedenie | N |
