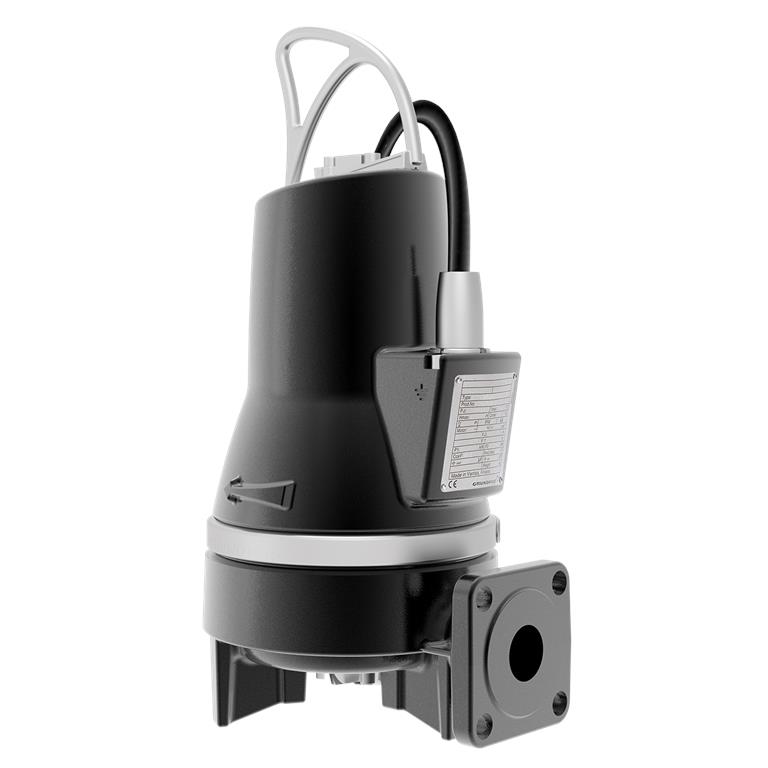

Grundfos SEG.50.31.2.50B (400V) - 99274386
Čerpadlá Grundfos SEG sú ponorné čerpadlá s horizontálne situovaným výtlačným hrdlom. Tieto čerpadlá sú vhodné najmä pre tlakové čerpanie odpadových vôd vypúšťaných z toaliet. Čerpadlá SEG sú vybavené rezacím zariadením, ktoré zaisťuje drvenie potenciálne deštruktívnych pevných nečistôt na malé kúsky, ktoré je možné bez ťažkostí odvádzať aj potrubím s relatívne malým priemerom.
Vnútorný povrch týchto čerpadiel je hladký a je znemožnené ich prípadné zanesenie.
Základným konštrukčným materiálom popisovaných čerpadiel je liatina. Spona, ktorá zaisťuje pevné spojenie čerpadla a motora je vyrobená z nehrdzavejúcej ocele. Toto spojenie čerpadla a motora zaručuje prevenciu proti korózii a taktiež uľahčuje vykonávanie údržby čerpadla.
V napájacom kábli čerpadla sú umiestnené vodiče pre termosnímače zabudované do vinutia motora.
Káblová prípojka je vybavená špeciálnou kompletne tesnenou vidlicou. Tesnenie káblovej vidlice zamedzuje vnikaniu vlhkosti do motora z čerpadla cez kábel v prípade porušenia jeho izolácie, alebo pri neopatrnej manipulácie s káblom.
Čerpadlo musí byť pripojené na riadiacu jednotku.
Na montaž v prečerpavácej stanici odporučame spúštace zariadenie Grundfos:
Ak chcete namontovať Grundfos SEG voľno stojate, tak je nútne dokupiť sadu nožičiek:
Tieto produkty najdete v príslušenstve.
Technicke parametre
- Max. prietok: 8,61 l/s
- Max. dopravné výška: 23,8 m
- Typ obežného kolesa: Rezacie zariadenie
- Upchávka: SiC/SiC
- Schválenie: PA-I
- Tolerancia krivky: ISO9906:2012 3B2
Materiály
- Teleso čerpadla: šedá Latina EN1561 EN-GJL-200
- Obežné koleso: Liatina EN1561 EN-GJL-200
Inštalácia
- t max okolie: 40°C
- Maximálny prevádzkovy tlak: 6 bar
- štandardná priíruba: DIN
- Pripojenie: DN 50
- Výtlačné hrdlo: DN 50
- Hodnota tlaku: PN 10
- Max. inštalač. hľbka: 7 m
- Inštalácia suchá/mokrá: SUBMERGED
- Automatická spojka: 97695874
Kvapalina
- Rozsah teploty kapaliny: 0..40 °C
- Hustota: 998,2 kg/m3
Elektrické údaje
- P1: 3,7 kW
- P2: 3,1 kW
- f: 50 Hz
- U: 3 x 400-415 V
- Tolerancia napätia: +6/-10%
- Max. počet zapnutí: 30
- Menovitý el. prúd: 7 A
- Rozbehový el. prúd: 43 A
- Cos phi - účinník: 0,86
- Cos phi - účinník 3/4 zaťaženia: 0,81
- Cos phi - účinník 1/2 zaťaženia: 0,71
- n: 2900 rpm
- Moment zotrvačnosti: 0,01 kg/m2
- Eta 1/1: 84%
- Eta 3/4: 82%
- Eta 1/2: 79%
- Počet polov: 2
- Typ spínania: priame spínanie
- Krytie IP: IP68
- Izolácia: F
- Nevýbušné prevedenie: nie
- Motorová ochrana: Teplotný spínač
- Teplotná ochrana: externá
- Dlžka kábla: 10 m
- Typ kábla: 07RN8-F
- Káblová koncovka: No plug
Riadiace jednotky
- Riadiaca skrinka: nie je zahrnutá
- Prídavný I/O: External
- Snímač vlhkosti: bez snímačov vlhkosti
- AUTOADAPT: nie
Ine
- čistá hmotnosť: 71,3 kg
Krivka čerpadlá
Rozmery čerpadlá
1. čerpadlo
2: čerpadlo s predlženými nôžkami
3: čerpadlo so spúšťacím zariadením
| Q max maximálny prietok | 8,61 l/s |
| Napětí | 400 V |
| H max Výtlačna výška | 23,8 m |
| P max Maximálny príkon | 3,7 kW |
| DN výtlak - průměr | DN 50 |
| Délka kabelu | 10 m |
| Max. teplota čerpané kapaliny | +40 °C |
| Max. provozní tlak | 6 bar |
| EAN | 5713826395810 |
| Max. ponor motoru | 7 m |
| IP | 68 |
| Max. proud motoru | 7 A |
| Objednávacie číslo | 99274386 |
| Nevýbušné prevedenie | N |
