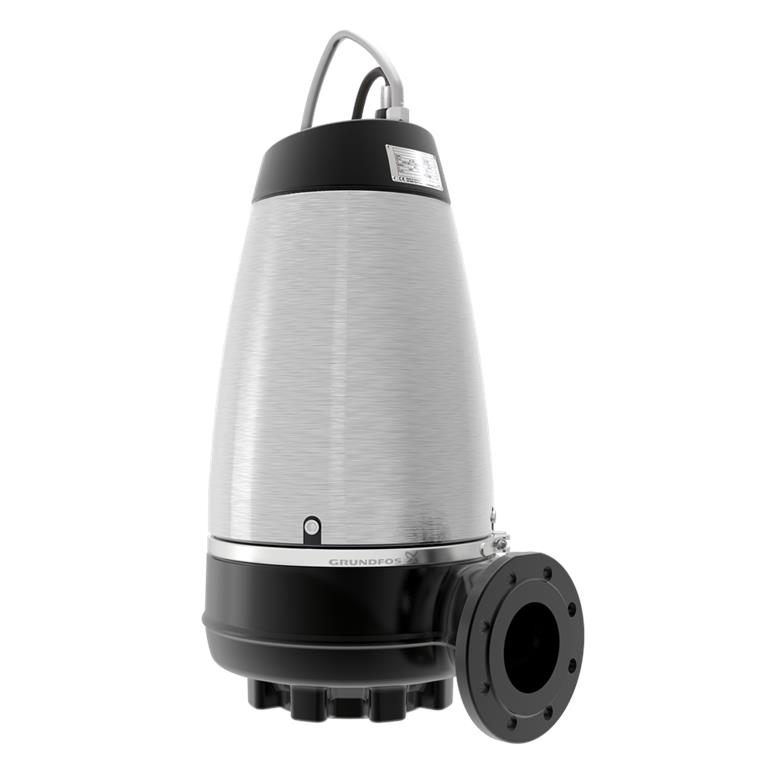

Grundfos SEV.100.100.30.4.50D - 96047893

Grundfos SEV 100.100.30.4.50D - 96047893

Kalové čerpadlo Grundfos SEV.100.100.30.4.50D je nesamonasávací jednostupňové ponorné motorové čerpadlo pro čerpání odpadních vod, technologické vody a neupravených surových odpadních vod. Čerpadlo je vhodné pro přerušovaný i trvalý provoz.

Díky bezúdržbovému chladicímu systému, který nevyžaduje chladicí kapalinu, je stejně vhodné pro mokrou i suchou instalaci.

S vířivým oběžným kolem SuperVortex s optimalizovanou účinností a 100 mm volným kulovým průchodem. Pro odpadní vodu s obsahem suchých látek do 5 %.

Se servisně přívětivým upínacím pásem z nerezové oceli pro rychlé oddělení motoru a hydrauliky - bez nutnosti použití speciálního nářadí.

Čerpadlo se servisuje následujícím způsobem:

Pro snadnou instalaci čerpadla do hřídele doporučujeme originální koleno patky spojky - 96090994 - najdete ho jako příslušenství k čerpadlu.

Typ ovládání

• Snímač vlhkosti: bez snímače vlhkosti
• Snímač vody v oleji: bez snímače netěsnosti
• Snímač teploty: N

Čerpaná kapalina

• Rozsah teploty média: 0 ... 40 °C
• Teplota média během provozu: 20°C

Hustota: 998,2 kg/m2

Technické údaje: Hmotnost: 0,5 kg:

• Jmenovitý průtok: 14,5 l/s
• Maximální průtok: 31,9 l/s
• Jmenovitý výtlak: 7,05 m
• Typ oběžného kola: SUPER VORTEX
• Maximální velikost částic: 100 mm
• Maximální hydraulická účinnost: 38
• Schválení: EN12050-1
• Třída přijatelnosti ISO: ISO9906:2012 3B2
• Chladicí plášť: Y
• Suchá/mokrá instalace: SUCHÁ/ PODMÁČENÁ
• Základní rozdělovač spojky: 96090994

Elektrické údaje

• Příkon P1: 3,7 kW
• Jmenovitý výkon - P2: 3,0 kW
• Síťová frekvence: 50 Hz
• Jmenovité napětí: 3x 380 - 415 V
• Tolerance napětí: +6/-10
• Maximální počet spuštění za hodinu: 20
• Jmenovitý proud: 7,8 A
• Jmenovitý proud při 3/4 nabití: 6,4 A
• Jmenovitý proud při 1/2 nabití: 5,6 A
• Startovací proud: 43 A
• Proud bez zatížení: 5,1 A
• Cos phi - účiník: 0,73
• Cos phi bez zatížení: 0,12
• Cos phi při 3/4 zatížení: 0,64
• Cos phi při 1/2 zatížení: 0,5
• Jmenovité otáčky: 1455 1/min
• Rozběhový moment: 53 Nm
• Krouticí moment motoru při zastavení: 71 Nm
• Moment setrvačnosti: 0,045 kg/m2
• Účinnost motoru při plném zatížení: 81,2
• Účinnost motoru při 3/4 zatížení: 79,9
• Účinnost motoru při 1/2 zatížení: 76,4
• Póly motoru: 4
• Typ zapnutí: DOL
• Třída ochrany: IP68
• Třída izolace: F
• Odolnost proti výbuchu: N
• Ochrana motoru: Tepelný spínač (bimetalový)
• Tepelná ochrana: vnitřní
• Typ připojovacího kabelu: Lyniflex
• Délka kabelu: 10 m
• Síťová zástrčka: bez zástrčky

Další vlastnosti

• Čistá hmotnost: 154 kg
• Hrubá hmotnost: 175 kg

Výkonnostní křivka

Výkres čerpadla

1: Čerpadlo

2: Čerpadlo se spojovacím základním rozdělovačem
