Grundfos SP 5A-4 / 05001k04
110 l/min
24 m
0.37 kW
Grundfos SP 5A-4 / 05001k04
Výrobce:
Grundfos
EAN:
5708601051456
Dostupné
22 100 Kč (s DPH)
Dostupné
EAN:
5708601051456
Popis
Parametre

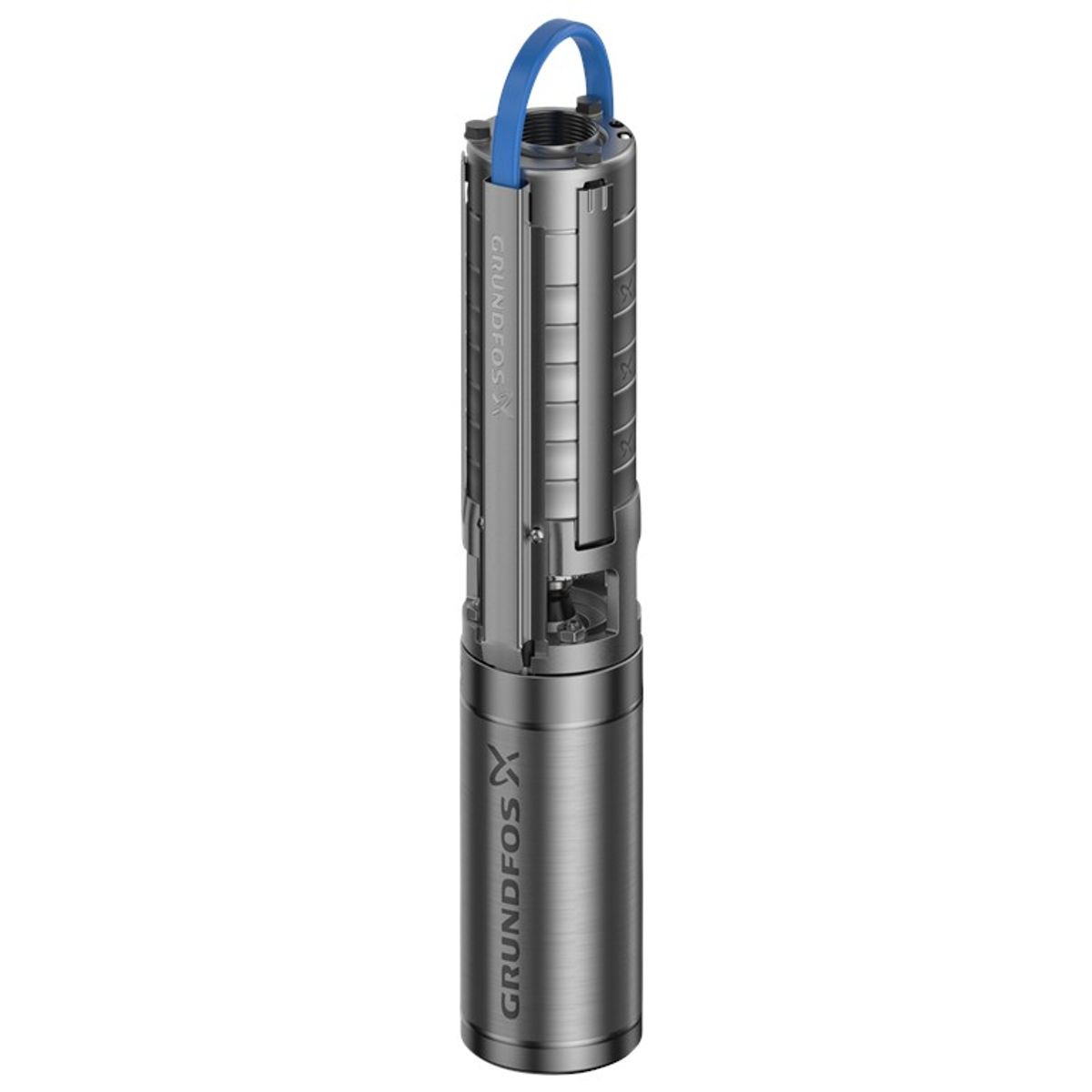

Grundfos SP 5A-4 / 05001k04
Přehled
SP 5A-4 je ponorné čerpadlo s článkovým uspořádáním, které je ideální pro čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku vody. Je vhodné pro čerpání čistých, řídkých a neagresivních kapalin bez pevných částic nebo vláken.
Čerpadlo je vybaveno třífázovým motorem s uzavřeným rotorem, krytem odolným proti vniknutí písku, ložisky mazanými čerpanou kapalinou a membránou pro vyrovnávání tlaku, což zajišťuje vysokou spolehlivost a dlouhou životnost.
Funkce a vlastnosti
- Určeno pro čerpání čisté vody s teplotou od -15 °C do 40 °C
- Maximální teplota kapaliny při průtoku 0,15 m/s je 40 °C
- Maximální okolní a provozní tlak až 15 barů
- Vyrobeno z nerezové oceli (EN 1.4301 / AISI 304) pro odolnost proti korozi
- Ložiska mazaná čerpanou kapalinou pro dlouhou životnost
- Integrovaný zpětný ventil
- Motor s krytím IP68 vhodný pro ponornou instalaci
- Přímé spínání motoru pro snadný provoz
- Certifikace CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 a ekologická povolení WEEE
Instalace

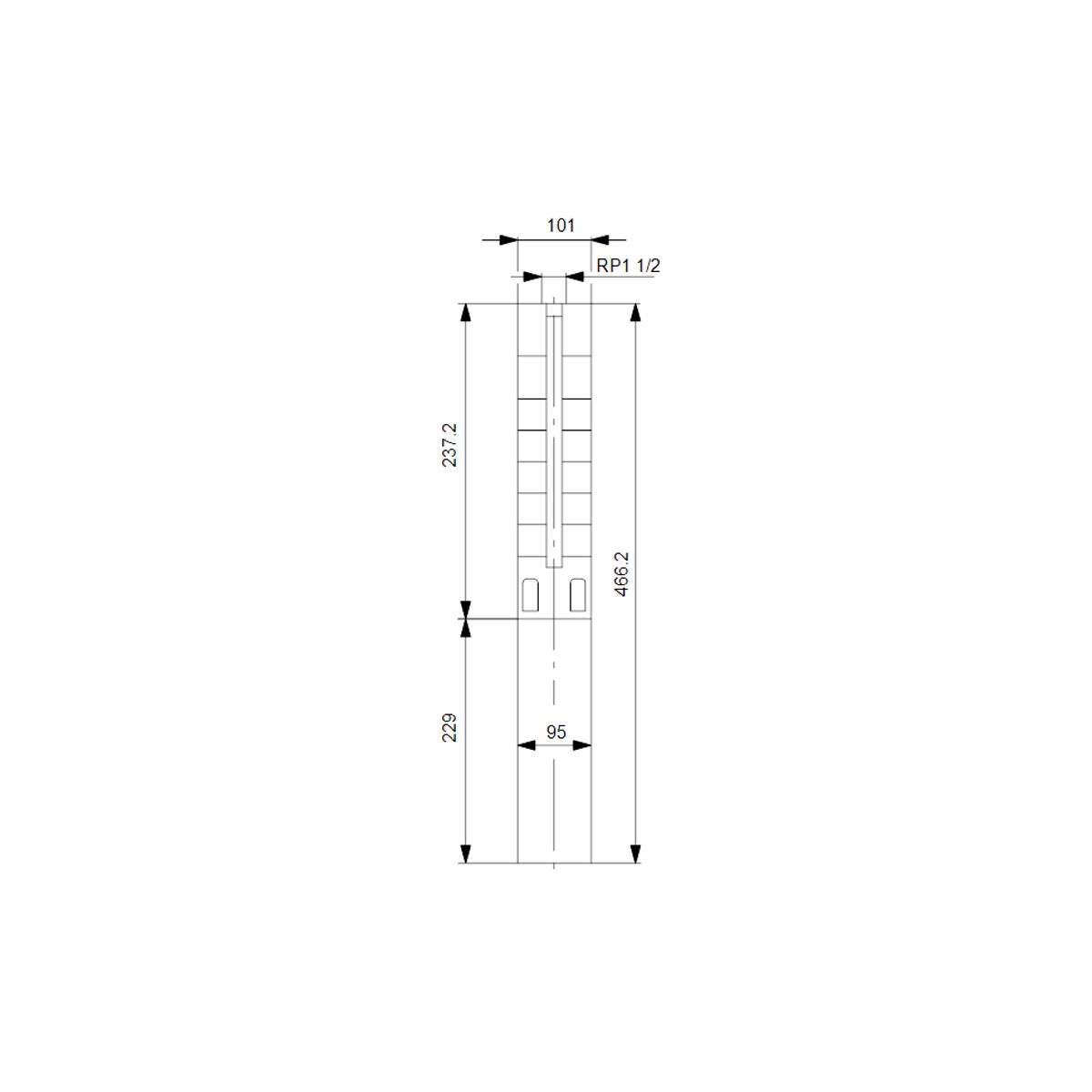

Čerpadlo je navrženo pro maximální okolní a provozní tlak do 15 barů. Připojení se provádí standardním závitem Rp o velikosti 1 1/2 palce, přičemž minimální průměr otvoru pro instalaci je 105 mm. Motor má průměr 4 palce a délka kabelu je 1,7 m, kabel je plochý (FLAT).
Technické parametry
| Čerpaná kapalina | |
|---|---|
| Čerpaná kapalina | Voda |
| Rozsah teplot kapaliny | -15 až 40 °C |
| Maximální teplota kapaliny při 0,15 m/s | 40 °C |
| Zvolená teplota kapaliny | 20 °C |
| Hustota | 998,2 kg/m³ |
| Technické údaje | |
| Otáčky čerpadla (ot./min) | 2900 ot/min |
| Jmenovitý průtok | 5 m³/h |
| Jmenovitá výška | 16 m |
| Hřídelové těsnění | LIPSEAL |
| Schválení | CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Toleranční pásmo křivky | ISO9906:2012 3B |
| Verze motoru | T40 |
| Zpětný ventil | Ano |
| Konec hřídele | SPLINE |
| Materiály | |
| Čerpadlo | Nerezová ocel (EN 1.4301 / AISI 304) |
| Oběžné kolo | Nerezová ocel (EN 1.4301 / AISI 304) |
| Motor | Nerezová ocel (DIN W.-Nr. 1.4301) |
| Elektrické údaje | |
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| P2 (výkon motoru) | 0,37 kW |
| Příkon (P2) požadovaný čerpadlem | 0,37 kW |
| Frekvence | 50 Hz |
| Napětí | 3 × 380–400–415 V |
| Jmenovitý elektrický proud | 1,30–1,40–1,50 A |
| Spouštěcí proud | 400–390–380 % |
| Cos phi | 0,70–0,64–0,60 |
| Otáčky motoru (n) | 2850–2860–2870 ot./min |
| Typ spínání | přímé spínání |
| Stupeň krytí | IP68 |
| Izolace | B |
| Ochrana motoru | Žádná |
| Vestavěný teplotní čidlo | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | FLAT |
| Výrobní číslo motoru | 79192002 |
| Vinutí | Lakované |
| Další údaje | |
| Index minimální účinnosti (MEI) | ≥ 0,50 |
| Čistá hmotnost | 8,9 kg |
| Hrubá hmotnost | 10 kg |
| Přepravní objem | 0,011 m³ |
| Dánština | 388315040 |
| Švédština | 5852968 |
| Finština | 4762672 |
| norština | 9040871 |
| Schválení v oblasti životního prostředí | WEEE |
| Q max maximálny prietok | 110 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 24 m |
| P max Maximálny príkon | 0.37 kW |
