Grundfos SP5A-12 / 05001K12

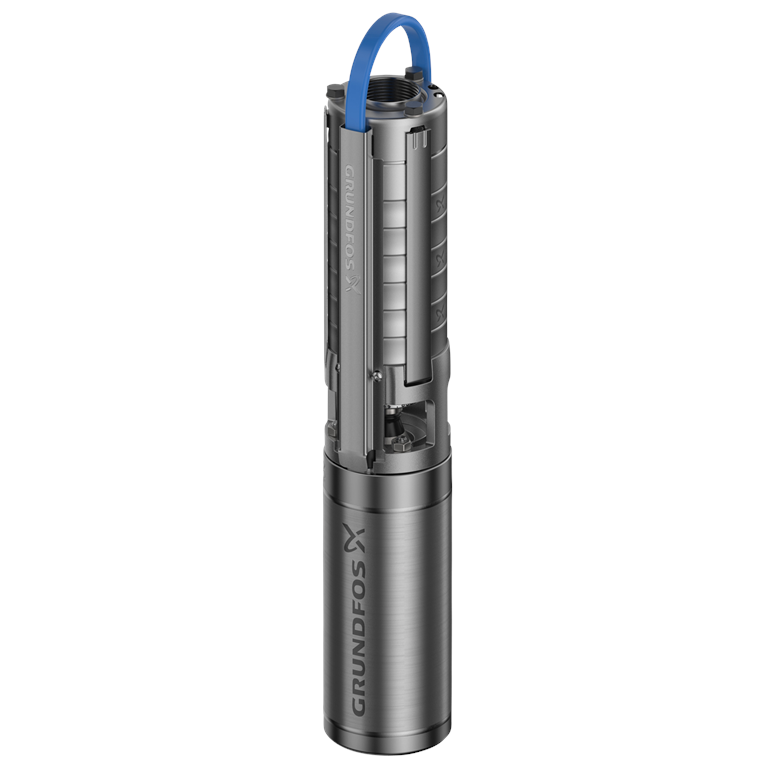

Hlubinné čerpadlo Grundfos SP 5A-12 / 05001K12

Grundfos SP 5A-12 je vícestupňové ponorné čerpadlo pro čerpání čisté vody. Pro vertikální nebo horizontální instalaci, např. do studní.

Všechny ocelové díly jsou vyrobeny z korozivzdorné nerezové oceli 1.4301 (AISI 304). Se schválením pro pitnou vodu. Čerpadlo je vybaveno motorem MS402 o výkonu 1,1 kW s deflektorem písku, lamelovým těsněním, vodou mazanými ložiskovými čepy a membránou s kompenzací objemu.

Robustní ponorný motor s optimalizovanou účinností a plechovkou. Vhodný pro teplotu média do 40 °C. Motor bez teplotního čidla.

Oblasti použití

• Studniční voda
• Hluboké studny
• Tepelná čerpadla
• průmysl

Typ zapínání motoru: Přímé (DOL)

Čerpaná kapalina

• Čerpané médium: Voda
• Teplotní rozsah média: 0 - 40 °C
• Teplota média během provozu: 20°C
• Hustota: 998,2 kg/m2

Technické údaje

• Základní otáčky čerpadla: 2900 1/min
• Jmenovitý průtok: 5 m3/h
• Jmenovitý výtlak: 49 m
• Těsnění hřídele motoru: Lipové těsnění
• Schválení: POTVRZENÍ: CE, EAC, UKCA, SEPRO, MAROKO
• Schválení pro pitnou vodu: ACS, DM174
• Třída přijatelnosti ISO: ISO9906:2012 3B
• Konstrukce motoru: T40
• Zpětný ventil: Y
• Konec hřídele: Drážkovaná matice

Konstrukční materiály

• Čerpadlo: nerezová ocel EN 1.4301 / AISI304
• Oběžné kolo: nerezová ocel EN 1.4301 / AISI304
• Motor: Nerezová ocel DIN č. 1.4301 / AISI 304

Instalační tlak

• Maximální tlak okolí: 15 bar
• Max. Maximální provozní tlak: 15 bar
• Maximální výstupní tlak: 7,8 bar
• Typ připojení: Rp
• Velikost připojení: 1 1/2 palce
• Průměr motoru: 4 palce
• Minimální průměr studny: 105 mm

Elektrické údaje

• Typ motoru: MS402
• Příruba motoru: Grundfos
• Jmenovitý výkon motoru (P2): 1,1 kW
• Potřebný výkon (P2) čerpadla: 1,1 kW
• Síťová frekvence: 50 Hz
• Jmenovité napětí: 3 x 380-400-415 V
• Jmenovitý proud: 3,25 - 3,40 - 3,65 A
• Spouštěcí proud: 480-480-470 %.
• Účiník cos phi: 0,76-0,72-0,65
• Jmenovité otáčky: 2850 - 2860 - 2870 1/min
• Typ zapnutí: přímé
• Třída ochrany: IP68
• Teplotní třída: B
• Vestavěné teplotní čidlo: N
• Délka kabelu: 1,7 m
• Typ kabelu: FLAT
• Číslo výrobku motoru: 79192005
• Vinutí motoru: Smaltované

Další informace

• Minimální index účinnosti MEI: 0,50
• Hrubá hmotnost: 15,6 kg
• Země původu: Dánsko

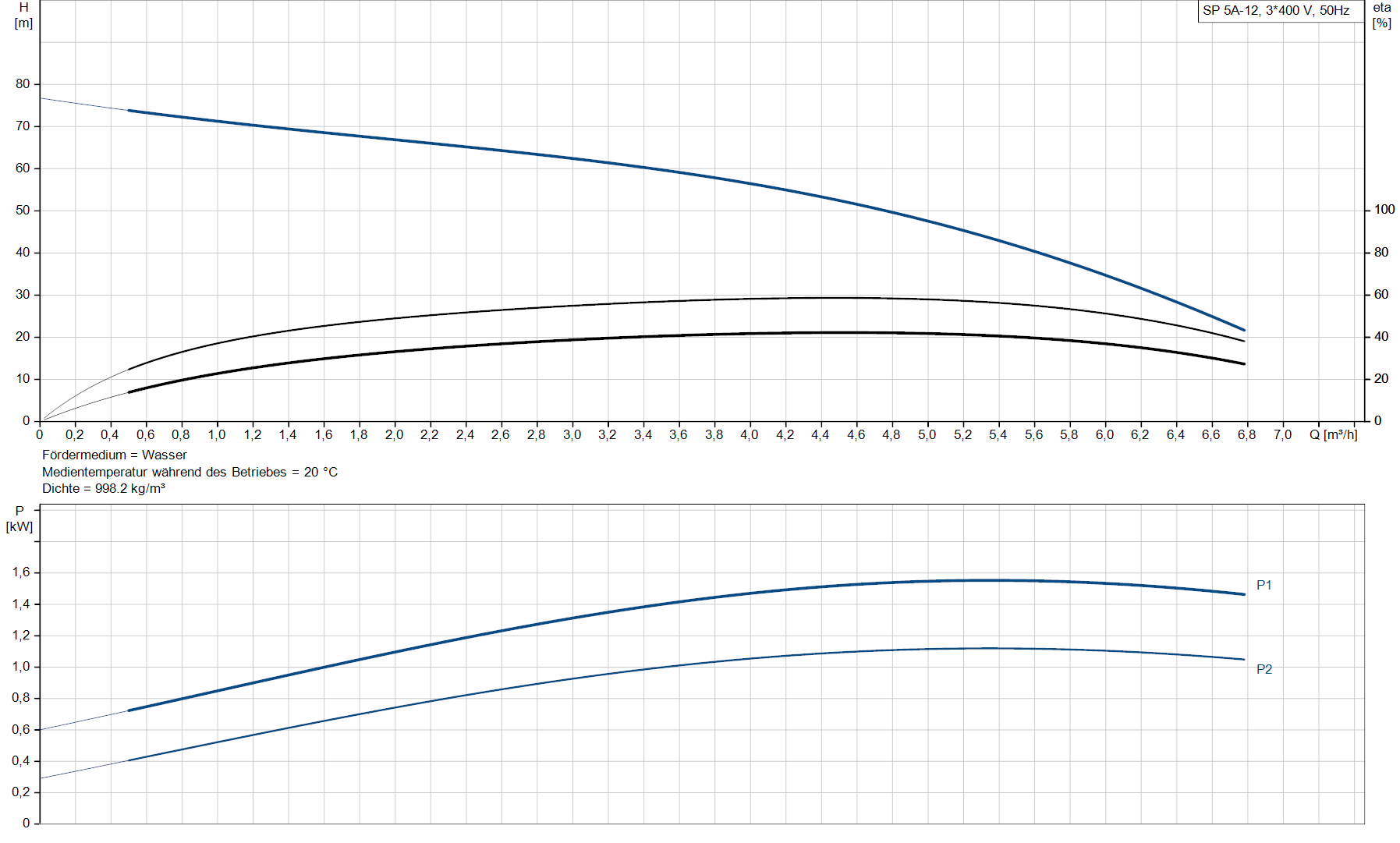

Výkonnostní křivka

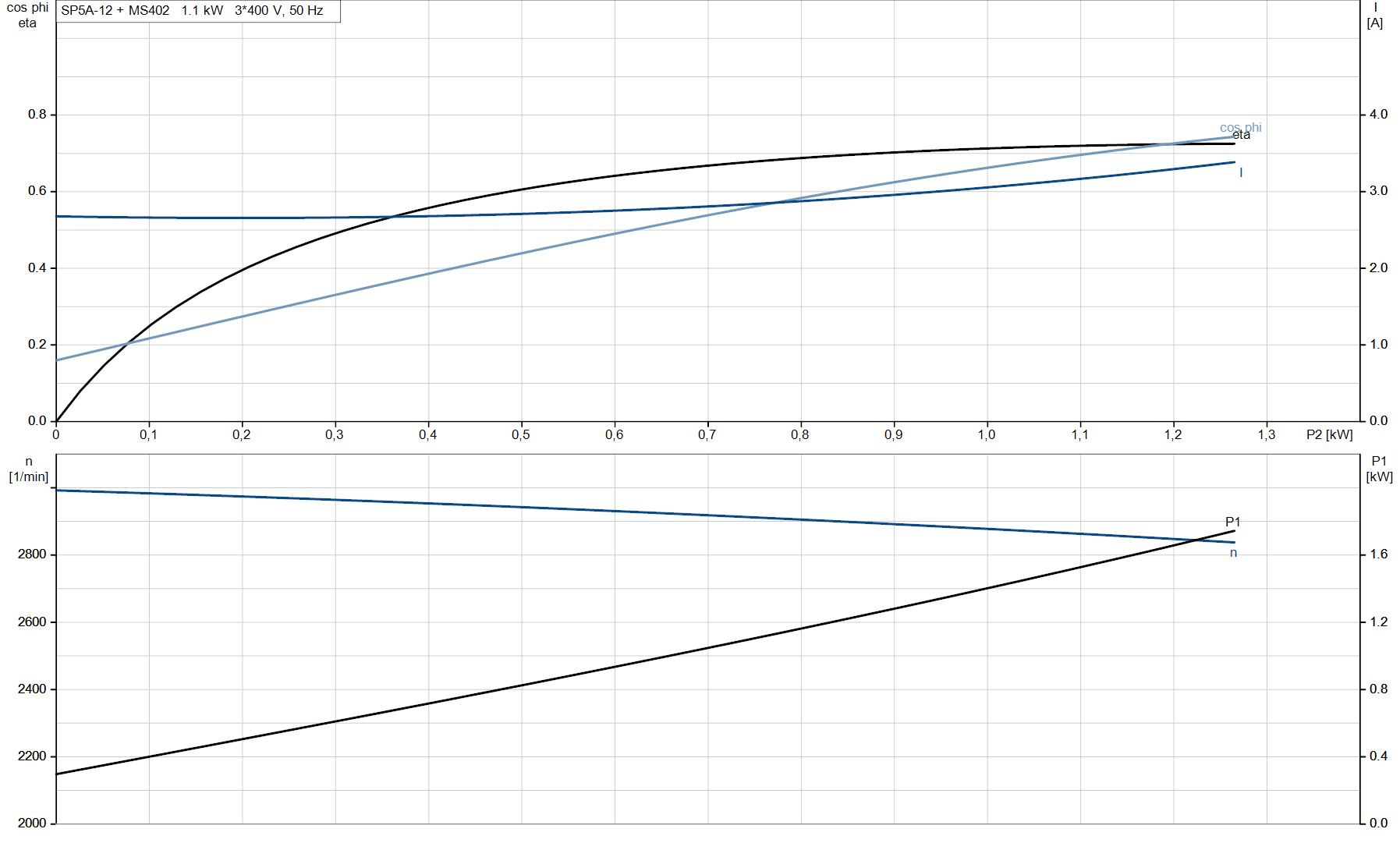

Výkonová křivka motoru

Čerpadlo
