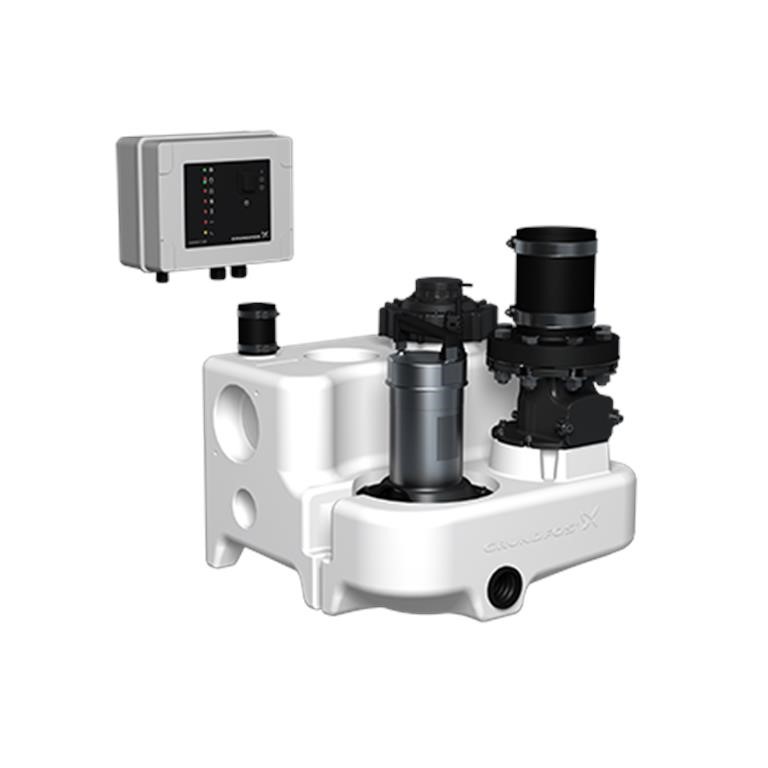

Kalová čerpacia stanica Grundfos Multilift MSS.11.3.2 400V - 97901027

Čerpací stanice Grundfos Multilift MSS.11.3.2 400V pro odpadní vodu - 97901027

Zaplavitelná čerpací stanice odpadních vod se dvěma nastavitelnými výškami přívodu 180 nebo 250 mm a 5 dalšími přívody na bocích nádrže v DN50 a DN100, připravená pro instalaci s ponorným kalovým čerpadlem. Sběrná nádrž s kompaktním zpětným ventilem a volitelně bez něj, mikroprocesorové řízení s LED displejem včetně síťového kabelu a zástrčky.

Sběrná nádoba: polyethylen odolný proti nárazu a rozbití, plynotěsný a odolný proti zápachu. Speciální šikmé dno nádrže pro minimalizaci objemu zbytkové vody a sedimentu, celkový objem 44 l.

Odtok: přírubový přechodový kus z kompozitu skládající se z příruby 80 s trubkovým pouzdrem DN100 a pružného připojovacího kusu DN100, jakož i 2 trubkových svorek včetně všech šroubů a těsnění pro ochranu proti vztlaku, připojení přívodního a tlakového potrubí v DN100.

Čerpadlo: Čerpadlo: vertikální, jednostupňové a ponorné, stupeň krytí IP68. Bloková konstrukce s bezúdržbovou mechanickou ucpávkou a olejovou bariérovou komorou s olejovou lázní z fyziologicky nezávadného speciálního oleje. Motor s vestavěnými kontakty pro ochranu vinutí.

Řídicí systém: Bezkontaktní piezorezistivní snímač tlaku jako zásuvný modul v řídicím systému, elektronicky monitorovaný, milimetrově přesný hladinoměr, odolný proti zablokování a ucpání, žádné pohyblivé části v odpadní vodě, odlučovač vlhkosti v hlavě trubky a bezúdržbové velkorozměrové šroubové připojení nádrže.

Plně elektronická, předem nakonfigurovaná řídicí jednotka pro ovládání a ochranu ponorného motorového čerpadla, tlačítkové ovládání s ochranným relé motoru, řídicí deska s LED diodou pro zobrazení stavu.

• Vizuální zobrazení provozu a poruchy, vysoké hladiny vody, poruchy sítě a poruchy senzoru, jakož i poruchy sledu fází.
• Nastavení výšky zapnutí pomocí přepínače.
• Provozní spínač H - 0 - A
• Akustický signál v případě poruchy
• Poruchová hlášení
• Zapnutí čerpadla prostřednictvím snímače tlaku
• Kontrola doby chodu a ochrana proti chodu nasucho

Technické údaje

• Otáčky motoru: 2785 1/min
• Jmenovitý průtok: 5,5 l/s
• Maximální průtok: 9,17 l/s
• Jmenovitá výtlačná výška: 4,8 m
• Maximální výška: 10,7 m
• Typ oběžného kola: VORTEX
• Maximální velikost částic: 40 mm
• Schválení: CE, EAC, CN, ROHS, MORO, UKCA, SEPRO.
• Schválení CE: Y
• Zpětná klapka: Y

Materials:

• Nádoba pouzdra: Kompozitní materiál LDPE plast
• Těsnění: NBR

Installation:

• Okolní teplota: 0 ... 40 °C
• Typ výstupního připojení: DIN
• Velikost tlakového připojení: DN 80
• Jmenovitý tlak: PN 6

Elektrická data:

• Příkon P1: 1,8 kW
• Jmenovitý výkon motoru P2: 1,1 kW
• Síťová frekvence: 50 Hz
• Jmenovité napětí: 3 x 400 V
• Max. 60 spuštění za hodinu
• Jmenovitý proud: 3,1 A
• Cos-phi faktor: 0,85
• Póly motoru: 2
• Typ spínání: přímé
• Třída ochrany: IP68
• Třída izolace: F
• Ochrana motoru: KLIXON
• Délka kabelu: 1,5 m
• Délka motorového kabelu: 4 m
• Typ kabelu: H07RN-F

Typ řídicí jednotky:

• LC220 Typ.

Nádrž:

• Celkový objem: 440 litrů
• Skutečný celkový objem s přívodem 180 mm: 20 litrů
• Skutečný celkový objem s přívodem 250 mm: 28 litrů

Ostatní: Hmotnost: 1,5 l, 2,5 l, 3,5 l:

• Hrubá hmotnost: 39,4 kg
• Země původu: DE

Výkonnostní křivka

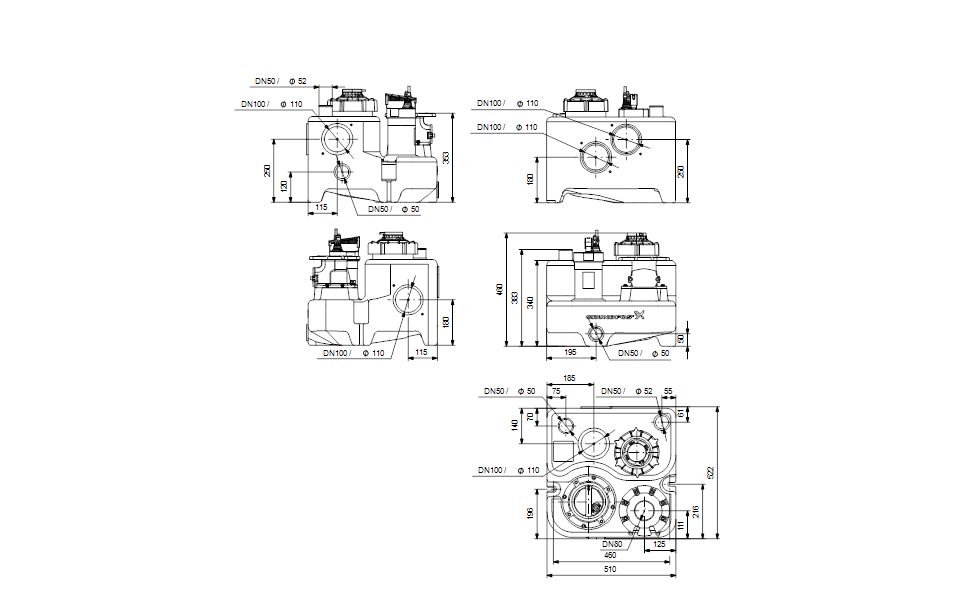

Kresba:
