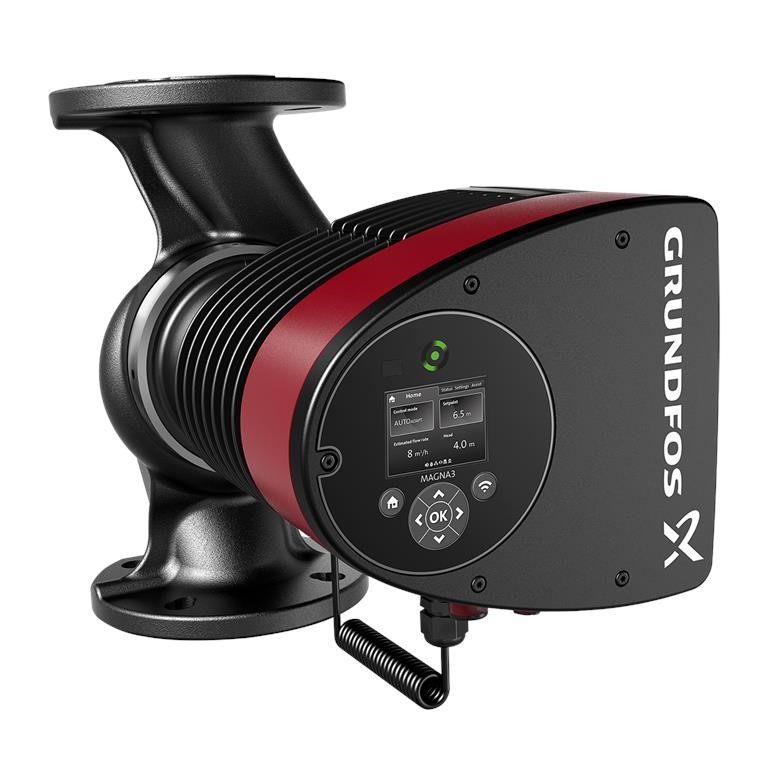

GRUNDFOS MAGNA3 40-80 F
Oběhové čerpadlo Grundfos Magna3 40-80F / 220 mm - PN6/10 - 97924268
Přehled výrobků
Oběhová čerpadla Grundfos Magna3 jsou dokonalým řešením pro náročné aplikace vytápění, chlazení a klimatizace, které vyžadují maximální účinnost, snadnou instalaci a spolehlivý výkon. Díky inovativní technologii čerpadel a řadě inteligentních funkcí, jako je automatický provoz - AUTOADAPT, nabízejí oběhová čerpadla Grundfos Magna3 nejen vynikající energetickou účinnost, ale také přesné řízení a přizpůsobení specifickým požadavkům vašeho systému.
Jsou určena pro velké komerční budovy, vícepodlažní budovy, nemocnice a veřejná zařízení.
Funkce jako AUTOADAPT a FLOWADAPT automaticky volí optimální nastavení čerpadla pro maximální komfort a účinnost. Propojení se systémem řízení budov a aplikací Grundfos GO umožňuje kompletní ovládání, monitorování a provozní spolehlivost.
Vlastnosti a výhody
- Vynikající energetická účinnost: technologie EC motoru s permanentními magnety a automatické přizpůsobení otáček snižují spotřebu energie, což přispívá k nízkým provozním nákladům.
- Snadná instalace a obsluha: rychlá instalace podpořená LCD displejem pro intuitivní nastavení a ovládání.
- Inteligentní řízení: pokročilé režimy řízení (konstantní tlak, pevné otáčky, proporcionální tlak, konstantní teplota) a funkce AUTOADAPT zajišťují optimální provozní bod.
- Dlouhá životnost a spolehlivost: Robustní konstrukce, provoz za sucha a ochrana proti přehřátí minimalizují riziko poruch.
- Snadná údržba: Pokročilé diagnostické funkce s podrobnými informacemi o stavu zařízení usnadňují obsluhu a údržbu.
Oblasti použití
- Topné systémy v komerčních budovách
- Chladicí a klimatizační systémy v průmyslových aplikacích
- Systémy dálkového vytápění a rozvodu tepla
Elektronicky řízený index energetické účinnosti (EEI) ≤ 0,20 - BEST IN CLASS.
Technické parametry
| Jmenovitý průtok | 10,89 m³/h |
|---|---|
| Jmenovitý výstupní tlak | 5,564 m |
| Maximální výtlak | 80 dm |
| Teplotní třída | 110 °C |
| Schválení | CE, VDE |
| Maximální spotřeba energie | 267 W |
| Síťová frekvence | 50 / 60 Hz |
| Max. otáčky | 4320 1/min |
| Třída ochrany | X4D |
| Třída izolace | F |
| Čistá hmotnost | 16,3 kg |
| Hrubá hmotnost | 17,9 kg |
| Index energetické účinnosti (EEI) | 0,19 |
Materiály
- Těleso čerpadla: šedá litina
- Skříň čerpadla: EN 1561 EN-GJL-250
- Skříň čerpadla: ASTM A48-250B
- Oběžné kolo: kompozitní materiál
Instalace:
- Okolní teplota: 0 až 40 °C
- Maximální provozní tlak: 10 bar
- Typ připojení: DIN
- Velikost připojení: DN 40
- Jmenovitý tlak: PN6/10
- Instalační délka: 220 mm
Čerpané médium
- Teplotní rozsah média: -10 až 110 °C
- Provozní teplota média: do 60 °C
- Hustota: 983,2 kg/m³
Elektrické údaje
- Maximální příkon: 267 W
- P1 min: 17 W
- Síťová frekvence: 50/60 Hz
- Minimální spotřeba proudu: 0,19 A
- Maximální odběr proudu: 1,26 A
- Max. 4320 1/min
- Třída ochrany: X4D
- Třída izolace: F
Výkonová křivka čerpadla
Výkres čerpadla
| Napětí | 230 V |
| H max Výtlačna výška | 8 m |
| Max. teplota čerpané kapaliny | 110 °C |
| Max. provozní tlak | 10 bar |
| Objednávacie číslo | 97924268 |
