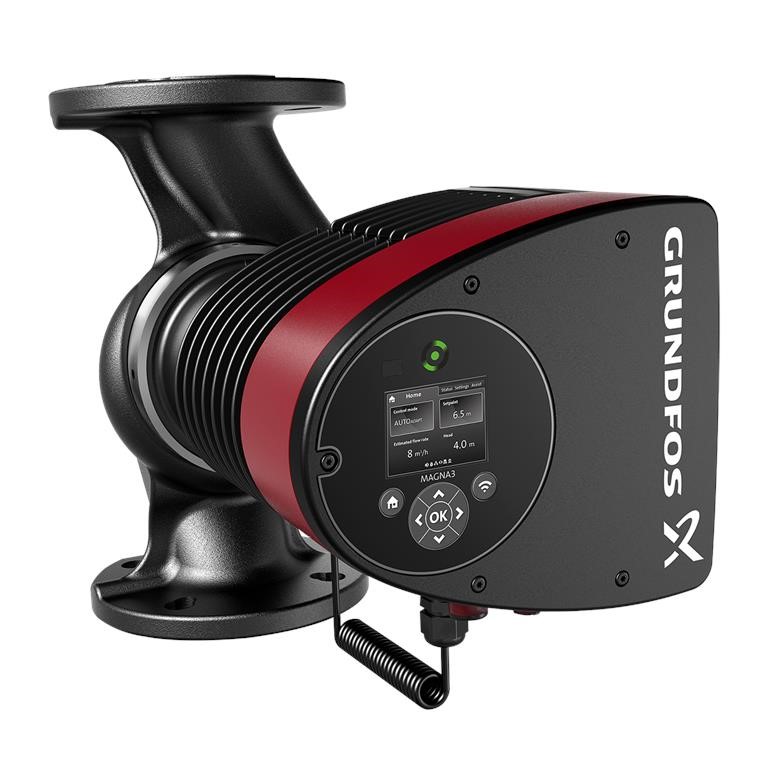

Grundfos Magna3 65-60 F / 340 mm - PN6/10 / 97924295
Grundfos Magna3 65-60 F / 340 mm - PN6/10 / 97924295
Přehled
Oběhová čerpadla Grundfos Magna3 jsou dokonalým řešením pro náročné aplikace vytápění, chlazení a klimatizace, které vyžadují maximální účinnost, snadnou instalaci a spolehlivý výkon. Díky inovativní technologii čerpadel a řadě inteligentních funkcí, jako je například funkce AUTOADAPT, nabízejí oběhová čerpadla Grundfos Magna3 nejen vynikající energetickou účinnost, ale také přesné řízení a přizpůsobení specifickým požadavkům vašeho systému.
Oběhová čerpadla Magna3 jsou určena pro velké komerční objekty a vícepodlažní budovy, stejně jako pro nemocnice a veřejná zařízení.
Inteligentní funkce, jako jsou AUTOADAPT a FLOWADAPT, automaticky volí optimální nastavení čerpadla, aby váš systém vždy poskytoval nejlepší možný komfort s maximální účinností.
Připojení čerpadla k systému řízení budovy umožňuje kompletní kontrolu a monitorování systému a zároveň zvyšuje spolehlivost. K monitorování a ovládání čerpadla můžete také použít aplikaci Grundfos GO.
Výhody čerpadla Grundfos Magna3
- Vynikající energetická účinnost
Díky nejmodernější technologii motoru zaručuje čerpadlo Magna3 mimořádně nízkou spotřebu energie. Automaticky přizpůsobuje své otáčky aktuální potřebě a minimalizuje tak spotřebu energie. Tato inteligentní technologie významně přispívá ke snížení provozních nákladů. - Snadná instalace a obsluha
Oběhová čerpadla Magna3 jsou navržena pro rychlou a snadnou instalaci a díky LCD displeji je ovládání a nastavení čerpadla jednoduché a intuitivní. - Inteligentní ovládání a přizpůsobení
Čerpadlo pracuje s pokročilými režimy ovládání, které lze přizpůsobit podle potřeby. Tím je zajištěno optimální přizpůsobení měnícím se požadavkům a efektivní čerpání kapalin podle potřeby. Díky funkci AUTOADAPT čerpadlo Magna3 automaticky rozpozná optimální provozní bod, čímž zajistí maximální komfort a účinnost. - Dlouhá životnost a vysoká spolehlivost
Díky robustní konstrukci a vysoce kvalitním materiálům je čerpadlo Magna3 navrženo pro dlouhou životnost. Jeho integrované ochranné funkce, jako je ochrana proti chodu nasucho a ochrana proti přehřátí, zaručují bezpečný provoz a snižují riziko poruch. Můžete se spolehnout na spolehlivý a dlouhotrvající výkon. - Snadná údržba
Díky pokročilým diagnostickým funkcím čerpadla lze včas odhalit potenciální zdroje poruch. Čerpadlo poskytuje podrobné informace o svém provozním stavu, což usnadňuje údržbu a odstraňování závad. To šetří čas a náklady a zvyšuje účinnost systému.
Oblasti použití
- Topné systémy: ideální pro použití v komerčních topných systémech.
- Chladicí a klimatizační systémy: Pro spolehlivý provoz chladicích okruhů v komerčních a průmyslových aplikacích.
- Systémy dálkového vytápění: Pro přenos a distribuci tepla z dálkového vytápění.
Elektronicky řízené, index energetické účinnosti (EEI) ≤0,20 - nejlepší ve své třídě.
Funkce
Technologie EC motoru s permanentními magnety s vysokou účinností
- Index energetické účinnosti (EEI) ≤0,17
- Režimy řízení: konstantní tlak / pevné otáčky / proporcionální tlak / konstantní teplota.
- Integrovaná úplná ochrana motoru
- Tepelně izolační pláště v souladu s EnEV v rozsahu dodávky
- Automatické nastavení žádané hodnoty prostřednictvím funkce AutoAdapt
- Integrovaná ochrana proti chodu nasucho
- Nastavitelné omezení objemového průtoku prostřednictvím funkce FlowLimit
- Připojení k systému řízení budovy prostřednictvím volitelných zásuvných modulů ve svorkovnici
- Provozní a poruchová hlášení
- Možnosti analogové/digitální komunikace: 2xDO / 3xDI / 1xAI
- Záznam historie provozu
- Ovládání prostřednictvím TFT displeje a měkké dotykové klávesnice
Technické parametry
| Jmenovitý průtok | 21,01 m³/h |
|---|---|
| Jmenovitý výstupní tlak | 4,036 m |
| Maximální výtlak | 60 dm |
| Teplotní třída | 110 |
| Schválení | CE, VDE |
| Maximální spotřeba energie | 355 W |
| P1 min. | 20 W |
| Síťová frekvence | 50 / 60 Hz |
| Minimální spotřeba proudu | 0,22 A |
| Maximální odběr proudu | 1,64 A |
| Max. OTÁČKY ZA MINUTU | 2820 1/min |
| Třída ochrany | X4D |
| Třída izolace | F |
| Instalační délka | 340 mm |
| Velikost připojení | DN 65 |
| Jmenovitý tlak | PN6/10 |
| Okolní teplota | 0..40 °C |
| Max. Provozní tlak | 10 bar |
| Teplotní rozsah média | -10 ... 110 °C |
| Rozsah středních teplot během provozu | 60 °C |
| Hustota média | 983,2 kg/m³ |
| Čistá hmotnost | 20,5 kg |
| Hrubá hmotnost | 22,8 kg |
Použité materiály
- Těleso čerpadla: šedá litina
- Skříň čerpadla: EN 1561 EN-GJL-250
- Skříň čerpadla: ASTM A48-250B
- Materiál oběžného kola: kompozitní materiál
Instalace
- Okolní teplota: 0..40 °C
- Max. 40 °C Provozní tlak: 10 bar
- Typ připojení: DIN
- Velikost připojení: DN 65
- Jmenovitý tlak: PN6/10
- Instalační délka: 340 mm
Čerpané médium
- Rozsah teplot média: -10 ... 110 °C
- Rozsah teplot média během provozu: 60 °C
- Hustota: 983,2 kg/m³
Výkonová křivka čerpadla
Výkres čerpadla
| Napětí | 230 V |
| H max Výtlačna výška | 6 m |
| P max Maximálny príkon | 355 W |
| DN výtlak - průměr | 65 DN |
| Max. teplota čerpané kapaliny | 110 °C |
| Max. provozní tlak | 10 bar |
| Max. proud motoru | 1,64 A |
| Objednávacie číslo | 97924295 |
| Menovitý prietok | 21,01 m3/h |
| Menovitý výtlak | 4,036 m |
| Variant | Cena | Dostupnosť |
|---|
|
GRUNDFOS MAGNA3 65-150 F
Napětí: 230 V H max: 15 m P max: 1377 W DN výtlak - průměr: 65 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 6,18 A Objednávacie číslo: 97924299 Menovitý prietok: 32,06 m3/h Menovitý výtlak: 11,11 m |
|
GRUNDFOS MAGNA3 65-40 F
Napětí: 230 V H max: 4 m P max: 193 W DN výtlak - průměr: 65 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 0,94 A Objednávacie číslo: 97924294 Menovitý prietok: 17,09 m3/h Menovitý výtlak: 2,64 m |
|
GRUNDFOS MAGNA3 65-80 F
Napětí: 230 V H max: 8 m P max: 460 W DN výtlak - průměr: 65 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 2,11 A Objednávacie číslo: 97924296 Menovitý prietok: 23,3 m3/h Menovitý výtlak: 4,919 m |
|
GRUNDFOS MAGNA3 65-100 F
Napětí: 230 V H max: 10 m P max: 600 W DN výtlak - průměr: 65 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 2,74 A Objednávacie číslo: 97924297 Menovitý prietok: 23,65 m3/h Menovitý výtlak: 6,312 m |
|
GRUNDFOS MAGNA3 65-120 F
Napětí: 230 V H max: 12 m P max: 763 W DN výtlak - průměr: 65 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 3,45 A Objednávacie číslo: 97924298 Menovitý prietok: 25,76 m3/h Menovitý výtlak: 7,388 m |
