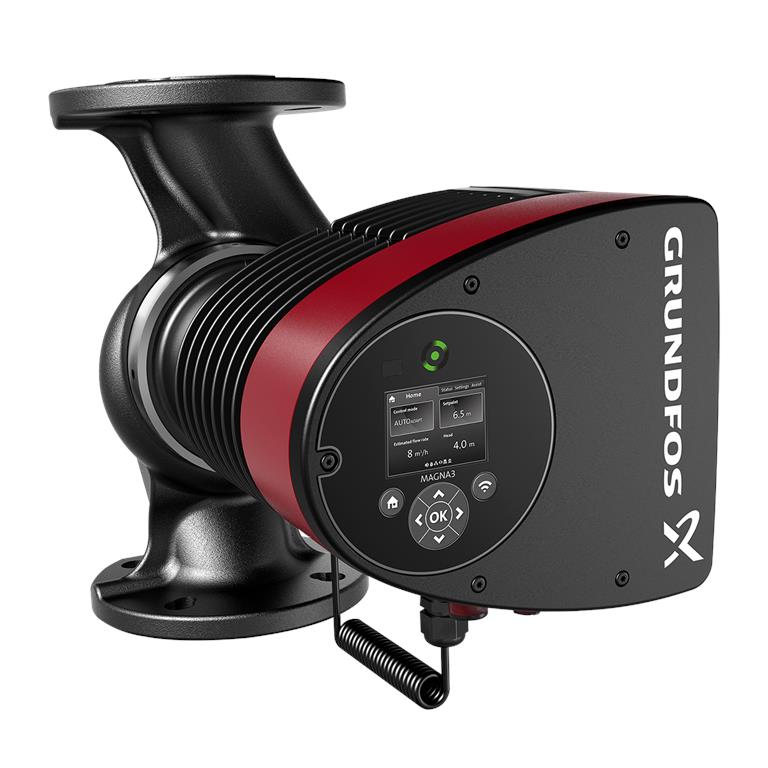

GRUNDFOS MAGNA3 80-60 F PN6

Oběhové čerpadlo Magna3 80-40 F / 97924306

Oběhová čerpadla Grundfos Magna3 jsou dokonalým řešením pro náročné aplikace vytápění, chlazení a klimatizace, které vyžadují maximální účinnost, snadnou instalaci a spolehlivý výkon. Díky inovativní technologii čerpadel a řadě inteligentních funkcí, jako je například funkce AUTOADAPT, nabízejí oběhová čerpadla Grundfos Magna3 nejen vynikající energetickou účinnost, ale také přesné řízení a přizpůsobení specifickým požadavkům vašeho systému.

Oběhová čerpadla Magna3 jsou určena pro velké komerční objekty a vícepodlažní budovy, stejně jako pro nemocnice a veřejná zařízení.

Inteligentní funkce, jako jsou AUTOADAPT a FLOWADAPT, automaticky volí optimální nastavení čerpadla, aby váš systém vždy poskytoval nejlepší možný komfort s maximální účinností.

Připojení čerpadla k systému řízení budovy umožňuje kompletní kontrolu a monitorování systému a zároveň zvyšuje spolehlivost. K monitorování a ovládání čerpadla můžete také použít aplikaci Grundfos GO.

Výhody čerpadla Grundfos Magna3

• Vynikající energetická účinnost

Díky nejmodernější technologii motoru zaručuje čerpadlo Magna3 mimořádně nízkou spotřebu energie. Automaticky přizpůsobuje své otáčky aktuální potřebě a minimalizuje tak spotřebu energie. Tato inteligentní technologie významně přispívá ke snížení provozních nákladů.

• Snadná instalace a obsluha

Oběhová čerpadla Magna3 jsou navržena pro rychlou a snadnou instalaci a díky LCD displeji je ovládání a nastavení čerpadla jednoduché a intuitivní.

• Inteligentní ovládání a přizpůsobení

Čerpadlo pracuje s pokročilými režimy ovládání, které lze přizpůsobit podle potřeby. Tím je zajištěno optimální přizpůsobení měnícím se požadavkům a efektivní čerpání kapalin podle potřeby. Díky funkci AUTOADAPT čerpadlo Magna3 automaticky rozpozná optimální provozní bod, čímž zajistí maximální komfort a účinnost.

• Dlouhá životnost a vysoká spolehlivost

Díky robustní konstrukci a vysoce kvalitním materiálům je čerpadlo Magna3 navrženo pro dlouhou životnost. Jeho integrované ochranné funkce, jako je ochrana proti chodu nasucho a ochrana proti přehřátí, zaručují bezpečný provoz a snižují riziko poruch. Můžete se spolehnout na spolehlivý a dlouhotrvající výkon.

• Snadná údržba

Díky pokročilým diagnostickým funkcím čerpadla lze včas odhalit potenciální zdroje poruch. Čerpadlo poskytuje podrobné informace o svém provozním stavu, což usnadňuje údržbu a odstraňování závad. To šetří čas a náklady a zvyšuje účinnost systému.

Oblasti použití

• Topné systémy: ideální pro použití v komerčních topných systémech.
• Chladicí a klimatizační systémy: Pro spolehlivý provoz chladicích okruhů v komerčních a průmyslových aplikacích.
• Systémy dálkového vytápění: Pro přenos a distribuci tepla z dálkového vytápění.

Elektronicky řízené, index energetické účinnosti (EEI) ≤0,20 - nejlepší ve své třídě.

Funkce

Vysoce účinná technologie motoru EC s permanentními magnety

• Index energetické účinnosti (EEI) ≤0,17
• Režimy řízení: konstantní tlak / pevné otáčky / proporcionální tlak / konstantní teplota
• Integrovaná úplná ochrana motoru
• Tepelně izolační pláště v souladu s EnEV v rozsahu dodávky
• Automatické nastavení žádané hodnoty prostřednictvím funkce AutoAdapt
• Integrovaná ochrana proti chodu nasucho
• Nastavitelné omezení objemového průtoku prostřednictvím funkce FlowLimit
• Připojení k systému řízení budovy prostřednictvím volitelných zásuvných modulů ve svorkovnici
• Provozní a poruchová hlášení
• Možnosti analogové/digitální komunikace: 2xDO / 3xDI / 1xAI
• Záznam historie provozu
• Ovládání prostřednictvím TFT displeje a měkké dotykové klávesnice

Technické údaje

• Jmenovitý průtok: 20,67 m3/h
• Jmenovitý výtlak: 3,617 m
• Maximální výtlak: 40 dm
• Teplotní třída: 110
• Schválení: 1: CE, VDE

Materiály:

• Těleso čerpadla: šedá litina
• Skříň čerpadla: EN 1561 EN-GJL-250
• Skříň čerpadla: ASTM A48-250B
• Materiál oběžného kola: kompozitní materiál

Instalace:

• Okolní teplota: 0..40 C
• Max. Provozní tlak: 6 bar
• Typ připojení: DIN
• Velikost připojení: DN 80
• Jmenovitý tlak: PN 6
• Instalační délka: 360 mm

Čerpané médium

• Rozsah teplot média: -10 ... 110 C
• Rozsah teplot média během provozu: 60 C
• Hustota: 983,2 kg/m3

Elektrické údaje

• Maximální příkon: 325 W
• P1 min: 24 W
• Síťová frekvence: 50/60 Hz
• Minimální spotřeba proudu: 0,26 A
• Maximální odběr proudu: 1,52 A
• Max. 2160 1/min
• Třída ochrany: X4D
• Třída izolace: F

Další informace

• Index energetické účinnosti EEI: 0,17
• Čistá hmotnost: 26,9 kg
• Hrubá hmotnost: 29,7 kg

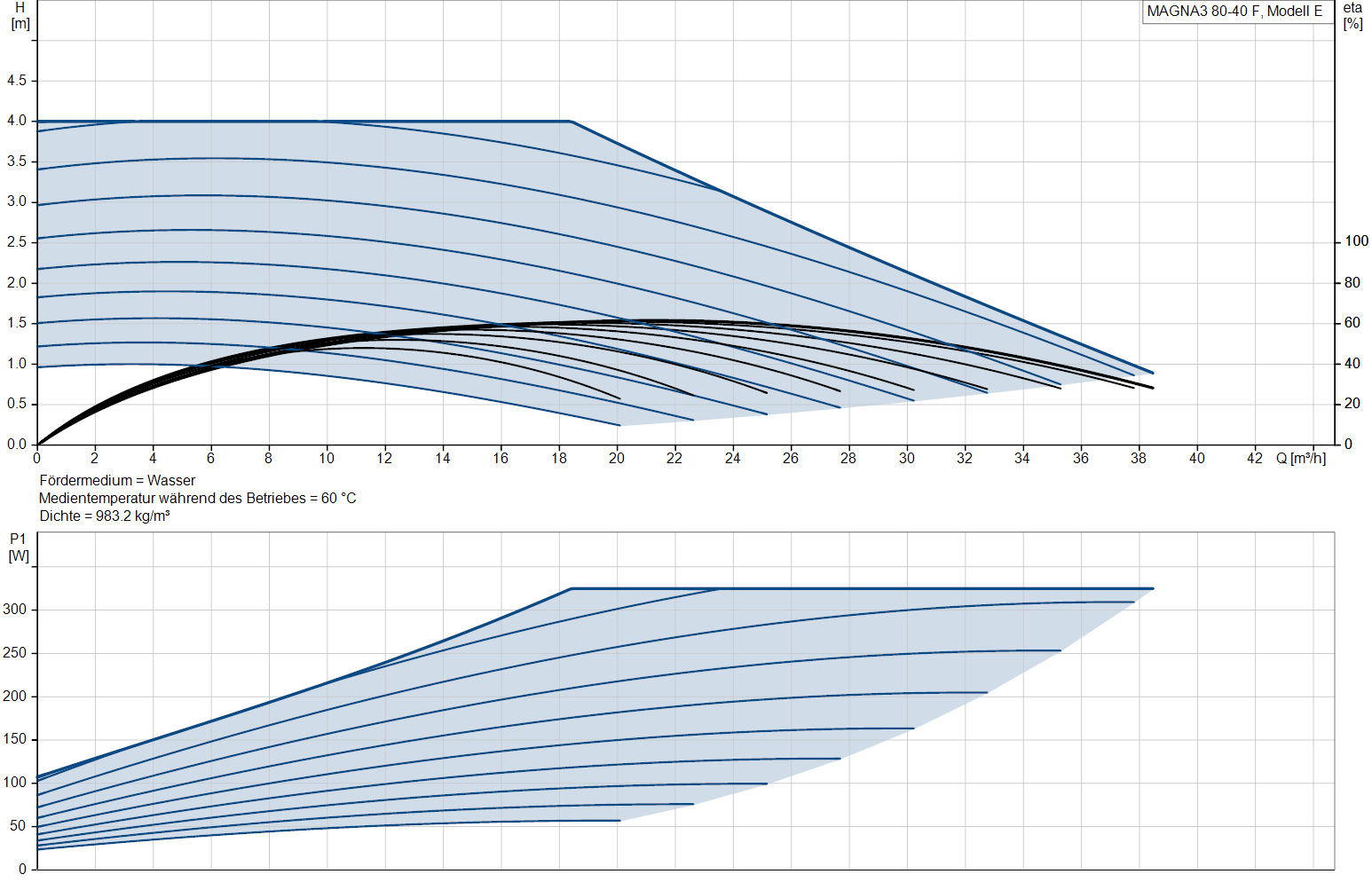

Výkonová křivka čerpadla

Výkres čerpadla
