Přehled čerpadla
Grundfos SQE3-105 je moderní, spolehlivé a mimořádně odolné ponorné motorové čerpadlo s 3" motorem, vyvinuté pro domácí použití s elektronickou regulací otáček. Zajišťuje stabilní tlak vody v domě i při měnící se spotřebě. Tato vodárna obsahuje kompletní sestavu se všemi potřebnými komponenty pro bezpečný a efektivní provoz bez nutnosti dokupovat další příslušenství.
Funkce a výhody
- Integrované ochranné funkce:
- Ochrana proti přepětí a podpětí (150 V - 280 V) pro stabilní provoz i přes kolísání napětí.
- Ochrana proti chodu nasucho: automaticky vypne čerpadlo při nedostatku vody a znovu ho spustí, jakmile je k dispozici přívod vody.
- Měkký start, který minimalizuje vodní rázy a snižuje opotřebení čerpadla
- Ochrana proti vytažení s horním ložiskem, která chrání čerpadlo a motor před axiální tahovou silou
- Ochrana motoru proti přetížení pro zvýšení životnosti čerpadla
- Vysoký rozběhový moment, který umožňuje spuštění i při nízkém napětí
- Ochrana proti přehřátí motoru pomocí teplotního čidla s automatickým opětovným spuštěním po ochlazení
- Vysoká odolnost proti písku až do 50 g/m³ pro použití v náročném prostředí
- Kompletní balení sestávající z 3" ponorného čerpadla SQE, 8litrové membránové tlakové nádrže, tlakového senzoru, řídicí jednotky CU302 a uzavíracího ventilu.
- Rychlá a snadná instalace bez zvedacího zařízení díky vodotěsné kabelové spojce; vhodné pro vertikální nebo horizontální instalaci (při horizontální instalaci se doporučuje chladicí plášť).
Instalace
Grundfos SQE3-105 lze instalovat vertikálně i horizontálně. Čerpadlo nevyžaduje zvedací zařízení, protože 80 m dlouhý kabel s vodotěsnou připojovací spojkou umožňuje bezpečné a jednoduché připojení bez speciálního nářadí. Při horizontální instalaci je třeba použít přídavný chladicí plášť, aby bylo zajištěno optimální chlazení.

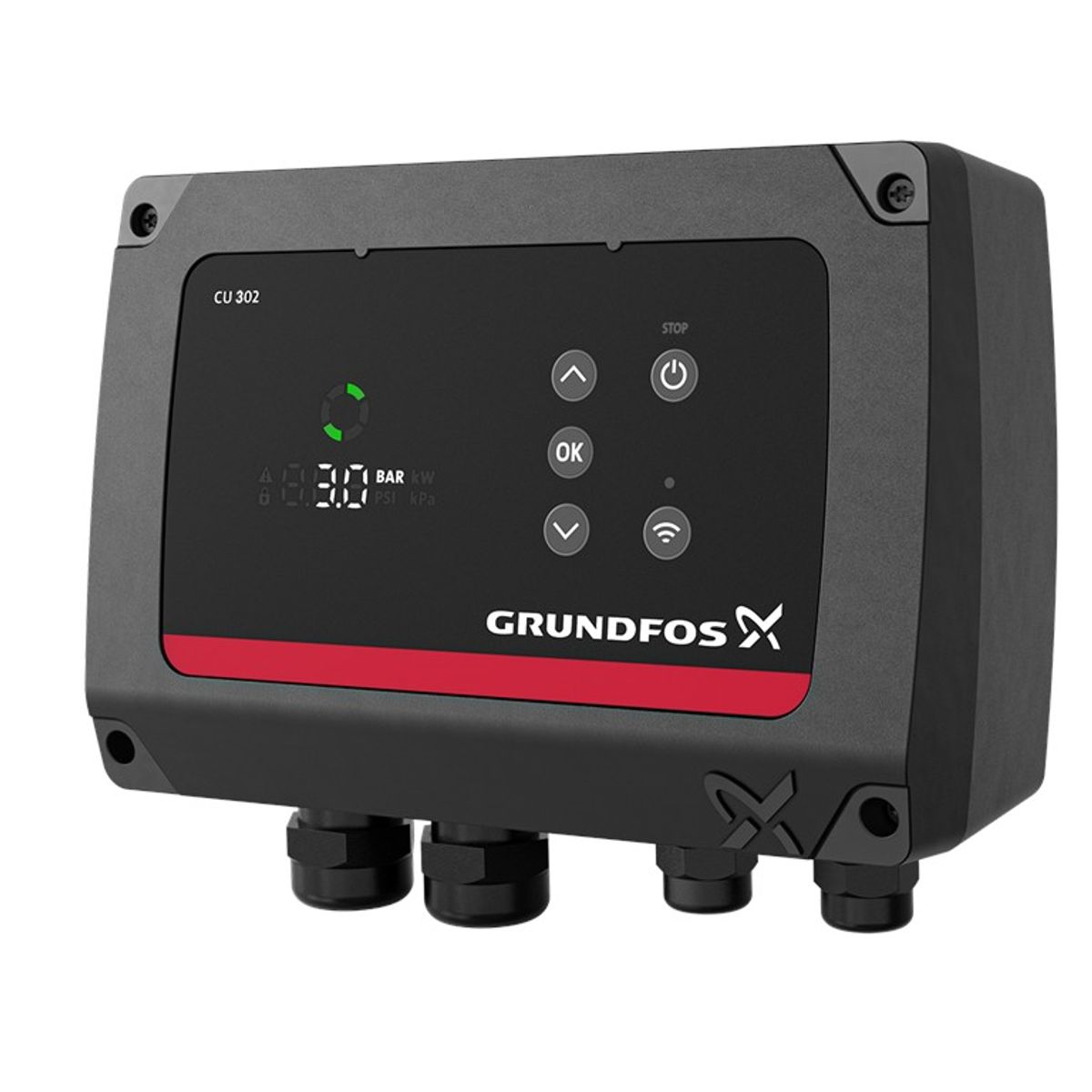

Řídicí jednotka CU302
Řídicí jednotka CU302 je speciálně navržena pro monitorování a ovládání ponorného čerpadla SQE v aplikacích zásobování vodou v domácnostech. Díky uživatelsky přívětivému rozhraní a integrovanému modulu Bluetooth umožňuje CU302 snadnou instalaci, konfiguraci a monitorování prostřednictvím aplikace Grundfos GO.
CU302 komunikuje s čerpadlem prostřednictvím komunikace powerline, takže nejsou potřeba žádné další kabely. Aplikace umožňuje rozsáhlá nastavení, včetně různých provozních režimů, a poskytuje podrobné diagnostické údaje pro rychlou identifikaci a odstranění závad.
Řídicí jednotka navíc umožňuje vzdálené monitorování prostřednictvím sítě WLAN, GENIbus nebo Modbus přes Grundfos Connect nebo jiné systémy SCADA. Displej řídicí jednotky poskytuje informace o
- stavu systému
- Alarmech a výstrahách
- Provozní době, počtu spuštění, spotřebě energie a (při použití průtokoměru) průtoku.
Čerpadlo lze zapínat a vypínat prostřednictvím displeje CU302 a provozní tlak lze nastavit tak, aby vyhovoval dané aplikaci. CU302 rovněž poskytuje protokoly alarmů, výstrah, instalačních dat a historických provozních dat pro komplexní správu systému.
Technické parametry
| Parametry | Hodnota |
|---|---|
| Typ čerpadla | Ponorné tlakové čerpadlo 3" SQE |
| Délka kabelu | 80 metrů |
| Maximální provozní tlak | Regulovaný řídicí jednotkou CU302 |
| Tlaková nádrž | 8litrová membránová tlaková nádrž |
| Rozsah napětí | 150 V až 280 V s ochranou proti přepětí a podpětí |
| Vhodná pracovní kapalina | Čistá voda s nízkou viskozitou, neagresivní, bez pevných částic a vláknitých nečistot. |
| Maximální obsah písku | 50 g/m³ |
| Ochrana proti chodu nasucho | Automatické vypnutí a opětovné spuštění v případě nedostatku vody |
| Pozvolný rozběh | Ano, pro snížení vodního rázu a opotřebení čerpadla |
| Ochrana motoru proti přetížení | Integrovaný |
| Ochrana proti přehřátí | Teplotní čidlo s automatickým vypnutím a opětovným spuštěním |
| Možnosti montáže | Vertikální nebo horizontální (horizontální s přídavným chladicím pláštěm) |
| Řídicí systém | Elektronická regulace otáček pomocí řídicí jednotky CU302 |
| Připojení | Vodotěsná kabelová spojka bez speciálního nářadí |
Použité materiály
Čerpadlo je vyrobeno z vysoce kvalitních, odolných materiálů, které jsou speciálně navrženy tak, aby splňovaly požadavky abrazivního prostředí s vysokým obsahem písku. Tato konstrukce zaručuje dlouhou životnost a spolehlivý provoz i v náročných podmínkách.
| Q max maximálny prietok | 66 l/min |
| Napětí | 230 V |
| H max Výtlačna výška | 150 m |
| P max Maximálny príkon | 1.85 kW |
| DN výtlak - průměr | 5/4 m |
| Délka kabelu | 80 m |
| Plavakový spínač | NIE |
| Max. teplota čerpané kapaliny | 30 °C |
| Objem nádoby | 8 l |
| Průměr čerpadla | 3 cm |
| Typ Typ prečerpávacej stanice | s frekvenčným meničom |
| Max. ponor motoru | 150 m |
| Průměr | 74 mm |
| IP | 68 |
| Max. proud motoru | 12.30 A |
| Kondenzátor | NIE µF |
| Menovitý prietok | 42 l/m |
| Menovitý výtlak | 98 m |
| Autoadapt | ÁNO |
