Grundfos SEV.100.100.30.4.50D - 96047893
Příslušenství
Varianty
| Název | Cena | Dostupnosť |
|---|
|
Grundfos SEV.100.100.30.4.50D - 96047893
Q max: 16,7 l/s Napětí: 400 V Výtlačna výška (H max): 28,8 m P max: 4,8 kW DN výtlak - průměr: DN 80 Délka kabelu: 10 m Průchodnost částic: 65 mm EAN: 5700395064858 IP: 68 Max. proud motoru: 8,6 A Objednávacie číslo: 96048201 Menovitý prietok: 8,82 l/s Menovitý výtlak: 17,5 m Nevýbušné prevedenie: N |
|
Grundfos SEV.100.100.30.4.50D - 96047893
Q max: 12,5 l/s Napětí: 400 V Výtlačna výška (H max): 21,6 m P max: 3,8 kW DN výtlak - průměr: DN 65 Délka kabelu: 10 m Průchodnost částic: 65 mm EAN: 5700830443446 IP: 68 Max. proud motoru: 6,6 A Objednávacie číslo: 96177698 Menovitý prietok: 7,39 l/s Menovitý výtlak: 11,64 m Nevýbušné prevedenie: Y |
|
Grundfos SEV.100.100.30.4.50D - 96047893
Q max: 12,5 l/s Napětí: 400 V Výtlačna výška (H max): 21,4 m P max: 3,8 kW DN výtlak - průměr: DN 80 Délka kabelu: 10 m Průchodnost částic: 65 mm EAN: 5700395064810 IP: 68 Max. proud motoru: 6,6 A Objednávacie číslo: 96048185 Menovitý prietok: 7,75 l/s Menovitý výtlak: 12,5 m Nevýbušné prevedenie: N |
|
Grundfos SEV.100.100.30.4.50D - 96047893
Q max: 12,5 l/s Napětí: 400 V Výtlačna výška (H max): 18,2 m P max: 2,8 kW DN výtlak - průměr: 80 DN Délka kabelu: 10 m Průchodnost částic: 65 mm EAN: 5700395064773 IP: 68 Max. proud motoru: 5 A Objednávacie číslo: 96048169 Menovitý prietok: 6,75 l/s Menovitý výtlak: 10,2 m Nevýbušné prevedenie: N |
Popis produktu

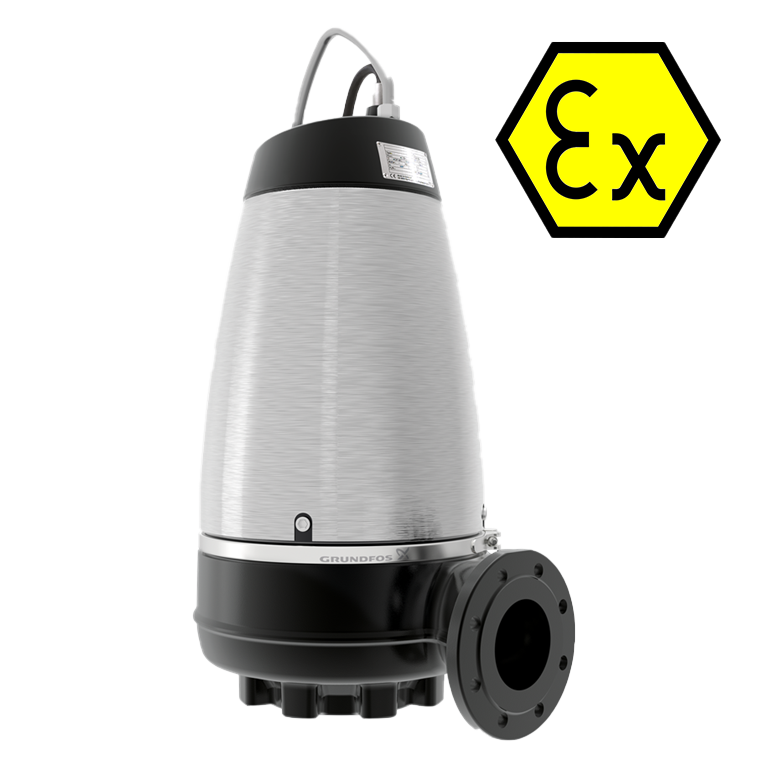

Grundfos SEV 100.100.30.4.50D - 96047893
Kalové čerpadlo Grundfos SEV.100.100.30.4.50D je nesamonasávací jednostupňové ponorné motorové čerpadlo pro čerpání odpadních vod, technologické vody a neupravených surových odpadních vod. Čerpadlo je vhodné pro přerušovaný i trvalý provoz.
Díky bezúdržbovému chladicímu systému, který nevyžaduje chladicí kapalinu, je stejně vhodné pro mokrou i suchou instalaci.
S vířivým oběžným kolem SuperVortex s optimalizovanou účinností a 100 mm volným kulovým průchodem. Pro odpadní vodu s obsahem suchých látek do 5 %.
Se servisně přívětivým upínacím pásem z nerezové oceli pro rychlé oddělení motoru a hydrauliky - bez nutnosti použití speciálního nářadí.
Čerpadlo se servisuje následujícím způsobem:
Pro snadnou instalaci čerpadla do hřídele doporučujeme originální koleno patky spojky - 96090994 - najdete ho jako příslušenství k čerpadlu.
Typ ovládání
- Snímač vlhkosti: bez snímače vlhkosti
- Snímač vody v oleji: bez snímače netěsnosti
- Snímač teploty: N
Čerpaná kapalina
- Rozsah teploty média: 0 ... 40 °C
- Teplota média během provozu: 20°C
Hustota: 998,2 kg/m2
Technické údaje: Hmotnost: 0,5 kg:
- Jmenovitý průtok: 14,5 l/s
- Maximální průtok: 31,9 l/s
- Jmenovitý výtlak: 7,05 m
- Typ oběžného kola: SUPER VORTEX
- Maximální velikost částic: 100 mm
- Maximální hydraulická účinnost: 38
- Schválení: EN12050-1
- Třída přijatelnosti ISO: ISO9906:2012 3B2
- Chladicí plášť: Y
- Suchá/mokrá instalace: SUCHÁ/ PODMÁČENÁ
- Základní rozdělovač spojky: 96090994
Elektrické údaje
- Příkon P1: 3,7 kW
- Jmenovitý výkon - P2: 3,0 kW
- Síťová frekvence: 50 Hz
- Jmenovité napětí: 3x 380 - 415 V
- Tolerance napětí: +6/-10
- Maximální počet spuštění za hodinu: 20
- Jmenovitý proud: 7,8 A
- Jmenovitý proud při 3/4 nabití: 6,4 A
- Jmenovitý proud při 1/2 nabití: 5,6 A
- Startovací proud: 43 A
- Proud bez zatížení: 5,1 A
- Cos phi - účiník: 0,73
- Cos phi bez zatížení: 0,12
- Cos phi při 3/4 zatížení: 0,64
- Cos phi při 1/2 zatížení: 0,5
- Jmenovité otáčky: 1455 1/min
- Rozběhový moment: 53 Nm
- Krouticí moment motoru při zastavení: 71 Nm
- Moment setrvačnosti: 0,045 kg/m2
- Účinnost motoru při plném zatížení: 81,2
- Účinnost motoru při 3/4 zatížení: 79,9
- Účinnost motoru při 1/2 zatížení: 76,4
- Póly motoru: 4
- Typ zapnutí: DOL
- Třída ochrany: IP68
- Třída izolace: F
- Odolnost proti výbuchu: N
- Ochrana motoru: Tepelný spínač (bimetalový)
- Tepelná ochrana: vnitřní
- Typ připojovacího kabelu: Lyniflex
- Délka kabelu: 10 m
- Síťová zástrčka: bez zástrčky
Další vlastnosti
- Čistá hmotnost: 154 kg
- Hrubá hmotnost: 175 kg
Výkonnostní křivka
Výkres čerpadla
1: Čerpadlo
2: Čerpadlo se spojovacím základním rozdělovačem
Technické parametry
| Q max: | 12,5 l/s |
| Napětí: | 400 V |
| Výtlačna výška (H max): | 18,6 m |
| P max: | 2,8 kW |
| DN výtlak - průměr: | DN 65 |
| Délka kabelu: | 10 m |
| Průchodnost částic: | 65 mm |
| IP: | 68 |
| Max. proud motoru: | 5 A |
| Objednávacie číslo: | 96177697 |
| Menovitý prietok: | 6,47 l/s |
| Menovitý výtlak: | 10,07 m |
| Nevýbušné prevedenie: | Y |
