Přehled

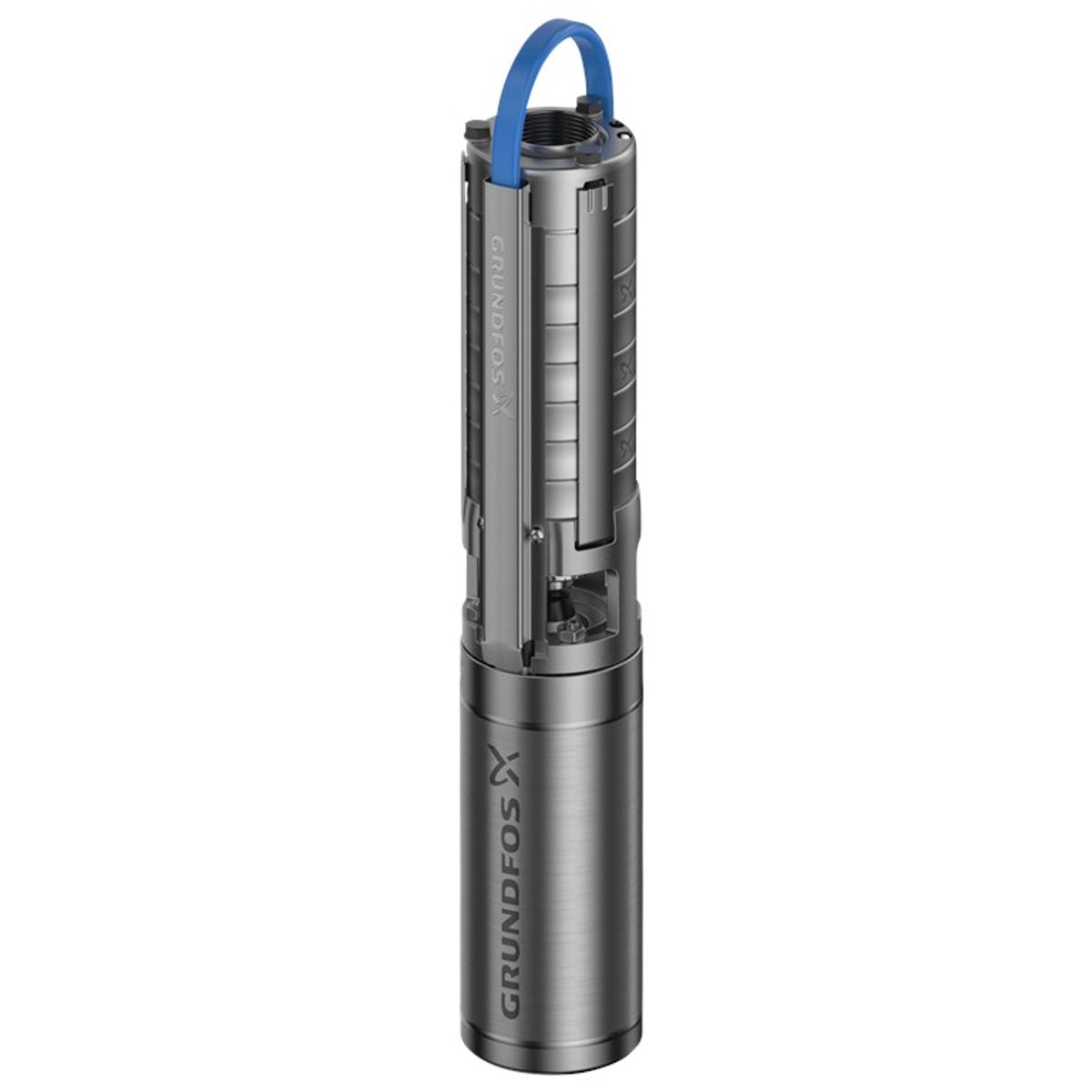

SP 3A-25 je ponorné čerpadlo s článkovým uspořádáním určené k čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku vody. Čerpadlo je ideální pro čisté, řídké a neagresivní kapaliny bez obsahu pevných částic nebo vláken.
Motor čerpadla je třífázový s uzavřeným rotorem, vybavený krytem proti vniknutí písku, ložisky mazanými čerpanou kapalinou a membránou pro vyrovnávání tlaku, což zaručuje dlouhou životnost a spolehlivý provoz.
Funkce a vlastnosti
- Čerpání čisté vody s teplotou od -15 °C do 40 °C
- Maximální provozní tlak 15 bar
- Třífázový motor MS402 s výkonem 1,5 kW
- Otáčky motoru 2900 ot./min
- Hřídelové těsnění typu LIPSEAL pro spolehlivé utěsnění
- Integrovaný zpětný ventil
- Stupeň krytí IP68 zajišťuje odolnost proti vodě a prachu
- Vyrobeno z nerezové oceli AISI 304 (EN 1.4301), která zaručuje odolnost proti korozi
- Toleranční pásmo křivky podle normy ISO 9906:2012 3B

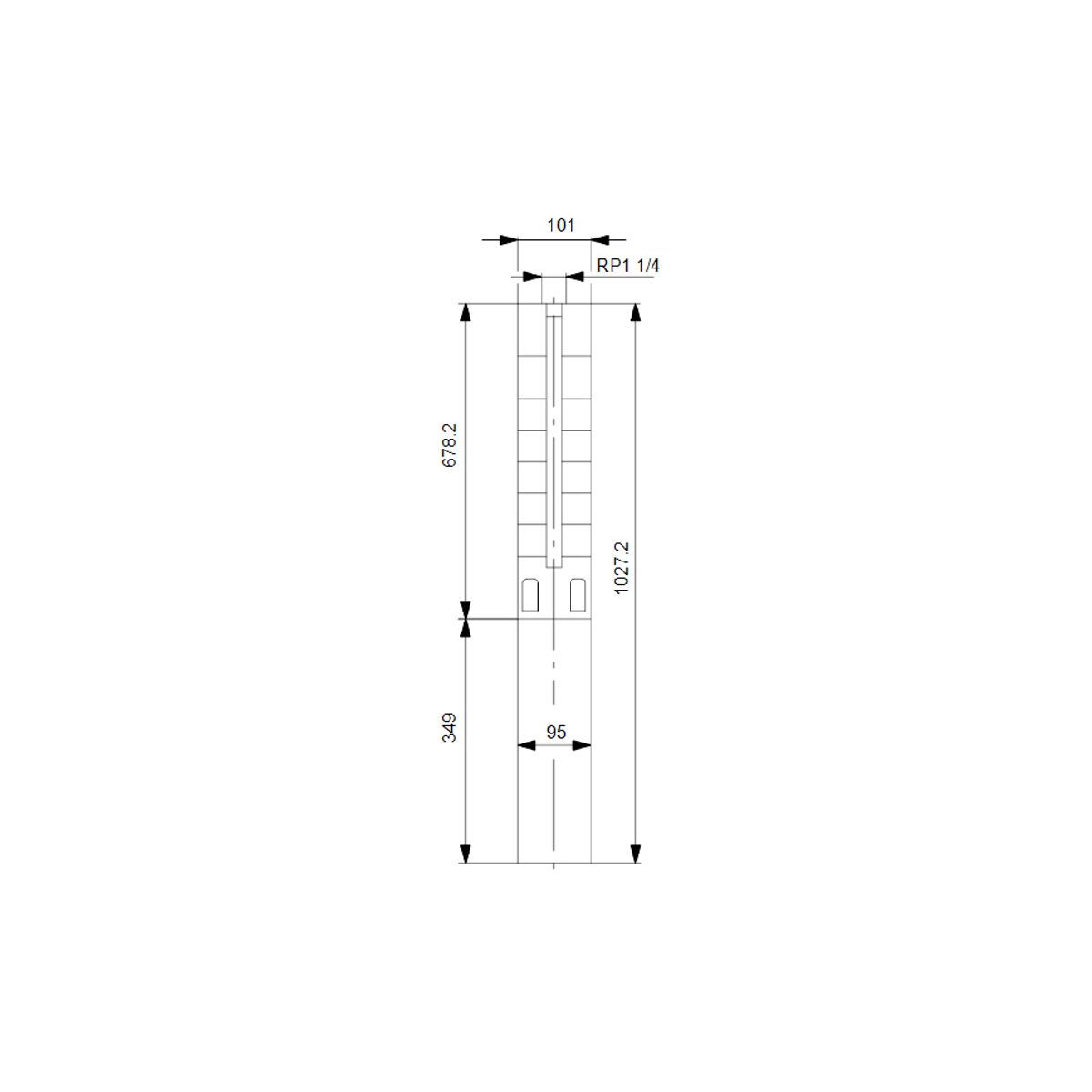

Instalace
- Maximální okolní tlak: 15 bar
- Maximální provozní tlak: 15 bar
- Maximální výtlačný tlak: 16 bar
- Typ připojení: závit Rp
- Velikost přípojky: 1 1/4 palce
- Minimální průměr vrtu: 105 mm
- Průměr motoru: 4 palce
Technické parametry
| Parametr | Hodnota |
|---|
| Typ čerpané látky | Voda (čistá, řídká, neagresivní) |
| Rozsah teplot kapaliny | -15 až 40 °C |
| Maximální teplota kapaliny při průtoku 0,15 m/s | 40 °C |
| Hustota kapaliny | 998,2 kg/m³ |
| Otáčky čerpadla | 2900 ot/min |

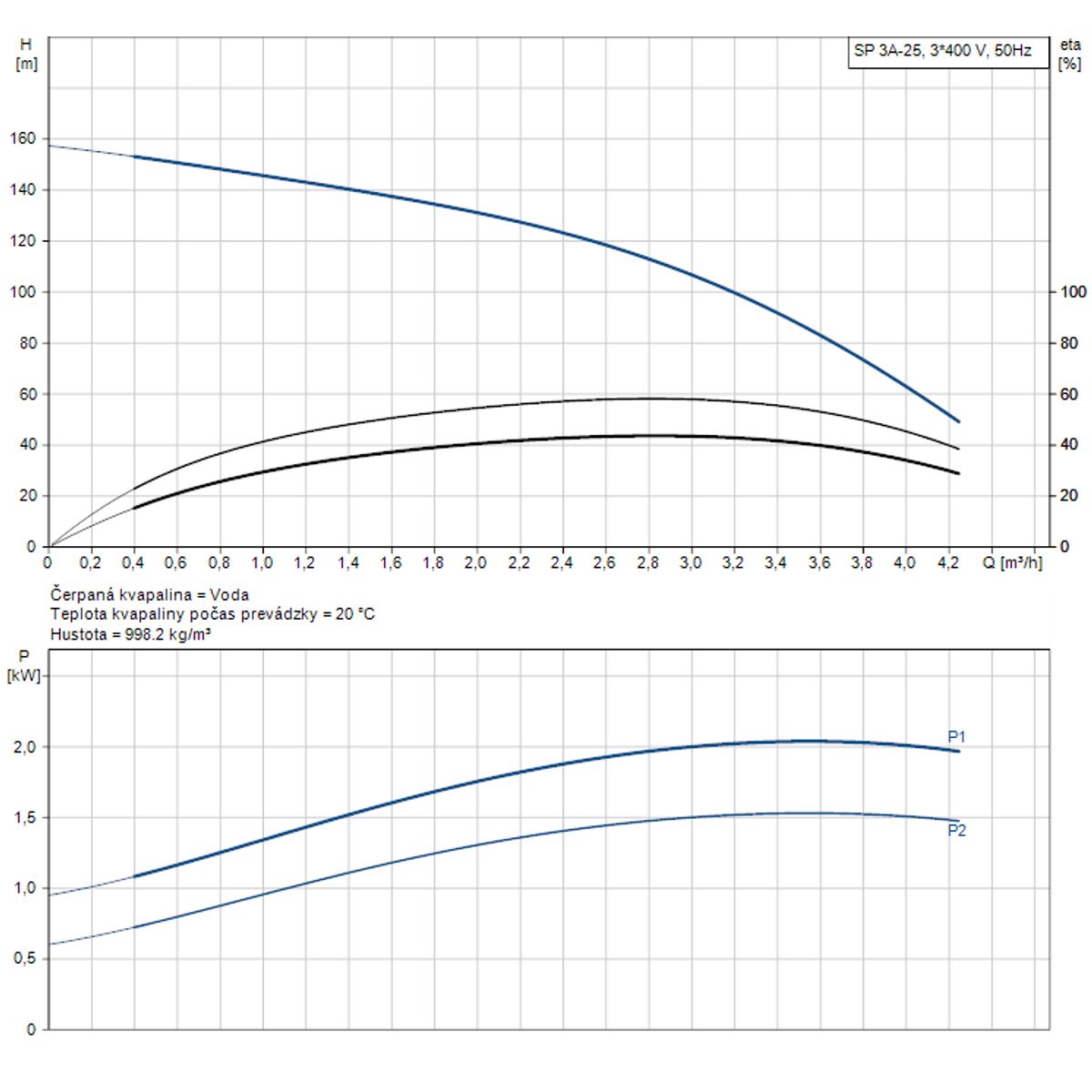

| Jmenovitý průtok | 3 m³/h |
| Jmenovitá výška zdvihu | 111 m |
| Hřídelové těsnění | LIPSEAL |
| Schválení | CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Toleranční pásmo křivky | ISO9906:2012 3B |
| Verze motoru | T40 |
| Zpětný ventil | Ano |
| Konec hřídele | SPLINE |
| Materiál čerpadla | Nerezová ocel EN 1.4301 (AISI 304) |
| Materiál oběžného kola | Nerezová ocel EN 1.4301 (AISI 304) |
| Materiál motoru | Nerezová ocel DIN W.-Nr. 1.4301 |
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| Výkon motoru (P2) | 1,5 kW |
| Příkon motoru (P2) požadovaný čerpadlem | 1,5 kW |
| Frekvence | 50 Hz |
| Napětí | 3 x 380–400–415 V |
| Jmenovitý elektrický proud | 4,10–4,20–4,40 A |
| Spouštěcí proud | 490–500–500 % |
| Cos φ | 0,80–0,75–0,70 |
| Otáčky n | 2850–2860–2870 ot/min |
| Typ spínání | Přímé spínání |
| Stupeň krytí (IP) | IP68 |
| Izolace | B |
| Ochrana motoru | Žádná |
| Vestavěný teplotní čidlo | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | FLAT |
| Výrobní číslo motoru | 79192006 |
| Vinutí | Lakované |
| Index minimální účinnosti MEI ≥ | 0,70 |
| Čistá hmotnost | 18,8 kg |
| Hrubá hmotnost | 20,5 kg |
| Objem zásilky | 0,021 m³ |
| Ekologická schválení | WEEE |
