SP 3A-29 / 10001k29
80 l/min
180 m
2.2 kW
SP 3A-29 / 10001k29
Výrobce:
Grundfos
EAN:
5708601059520
Dostupné
39 050 Kč (s DPH)
Dostupné
EAN:
5708601059520
Popis
Parametre
SP 3A-29 / 10001k29
Přehled

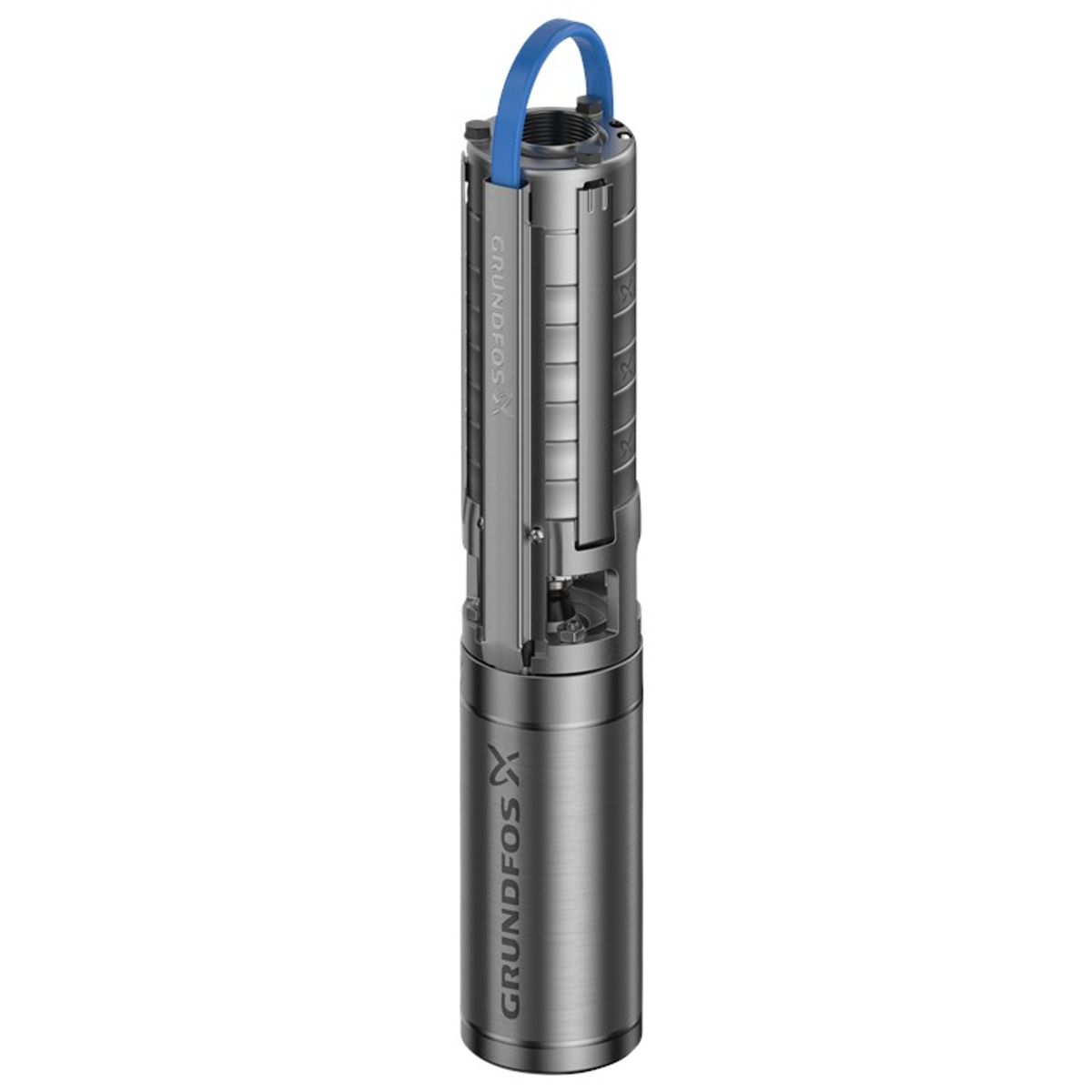

SP 3A-29 je ponorné vícestupňové čerpadlo určené k čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku vody. Je vhodné pro čerpání čistých, řídkých a neagresivních kapalin, které neobsahují pevné částice ani vlákna.
Motor čerpadla je třífázový motor s hermeticky uzavřeným rotorem a krytem odolným proti písku. Ložiska jsou mazána čerpanou kapalinou a pro vyrovnání tlaku je součástí čerpadla membrána.
Funkce a vlastnosti
- Určeno pro ponorný provoz ve vodních aplikacích.
- Třífázový motor s uzavřeným rotorem zajišťuje spolehlivý výkon.
- Kryt odolný proti písku chrání motor před abrazivními částicemi.
- Ložiska jsou mazána čerpanou kapalinou, což prodlužuje jejich životnost.
- Vybaveno membránou pro vyrovnávání vnitřního tlaku, která zajišťuje stabilní provoz.
- Obsahuje vestavěný zpětný ventil (ochrana proti zpětnému toku).
- Robustní konstrukce z nerezové oceli zajišťuje odolnost proti korozi.

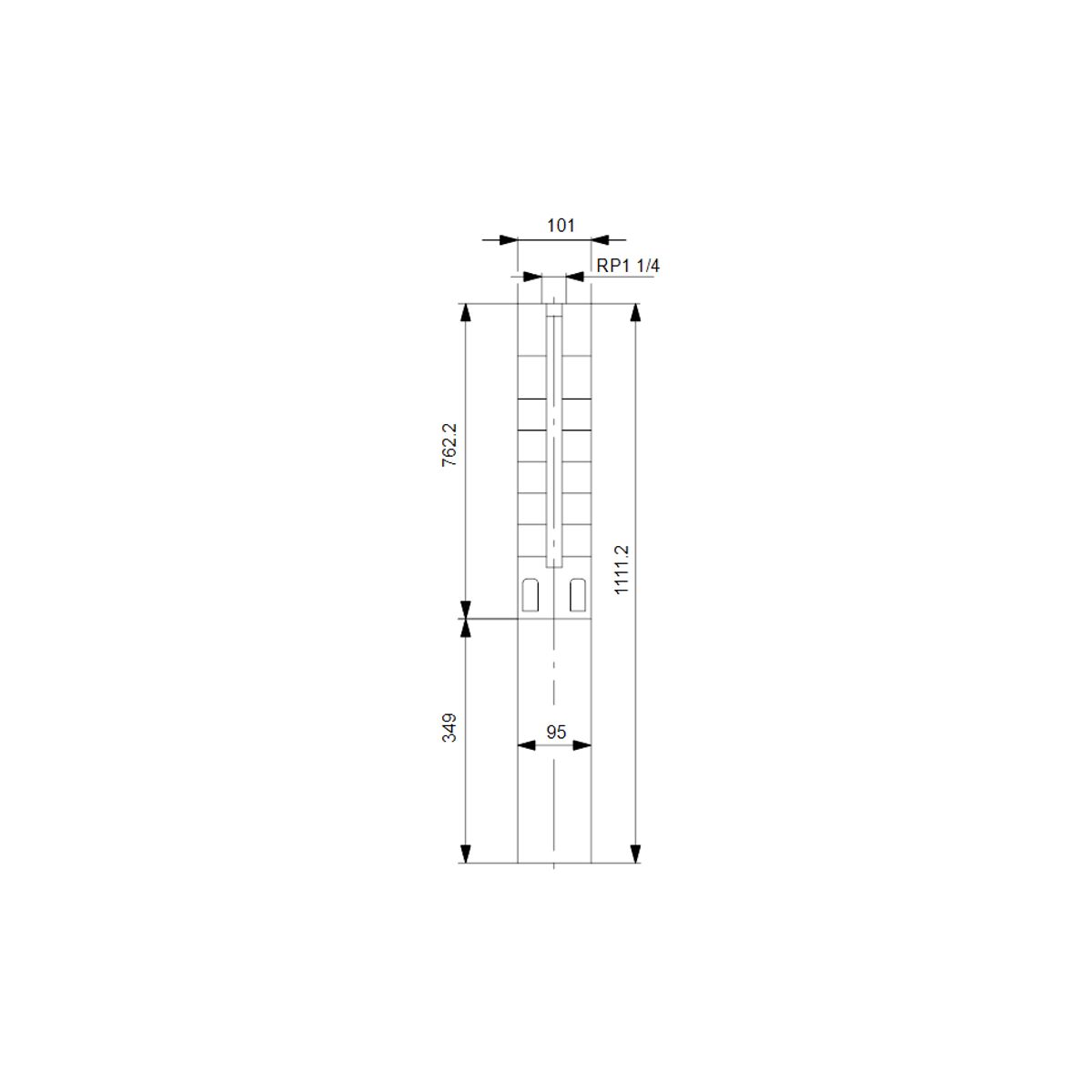

Instalace
- Maximální tlak v okolí: 15 bar
- Maximální provozní tlak: 15 bar
- Maximální výstupní tlak: 18,8 bar
- Typ připojení: závit Rp
- Velikost přípojky: 1 1/4 palce
- Průměr motoru: 4 palce
- Minimální průměr vrtu: 105 mm

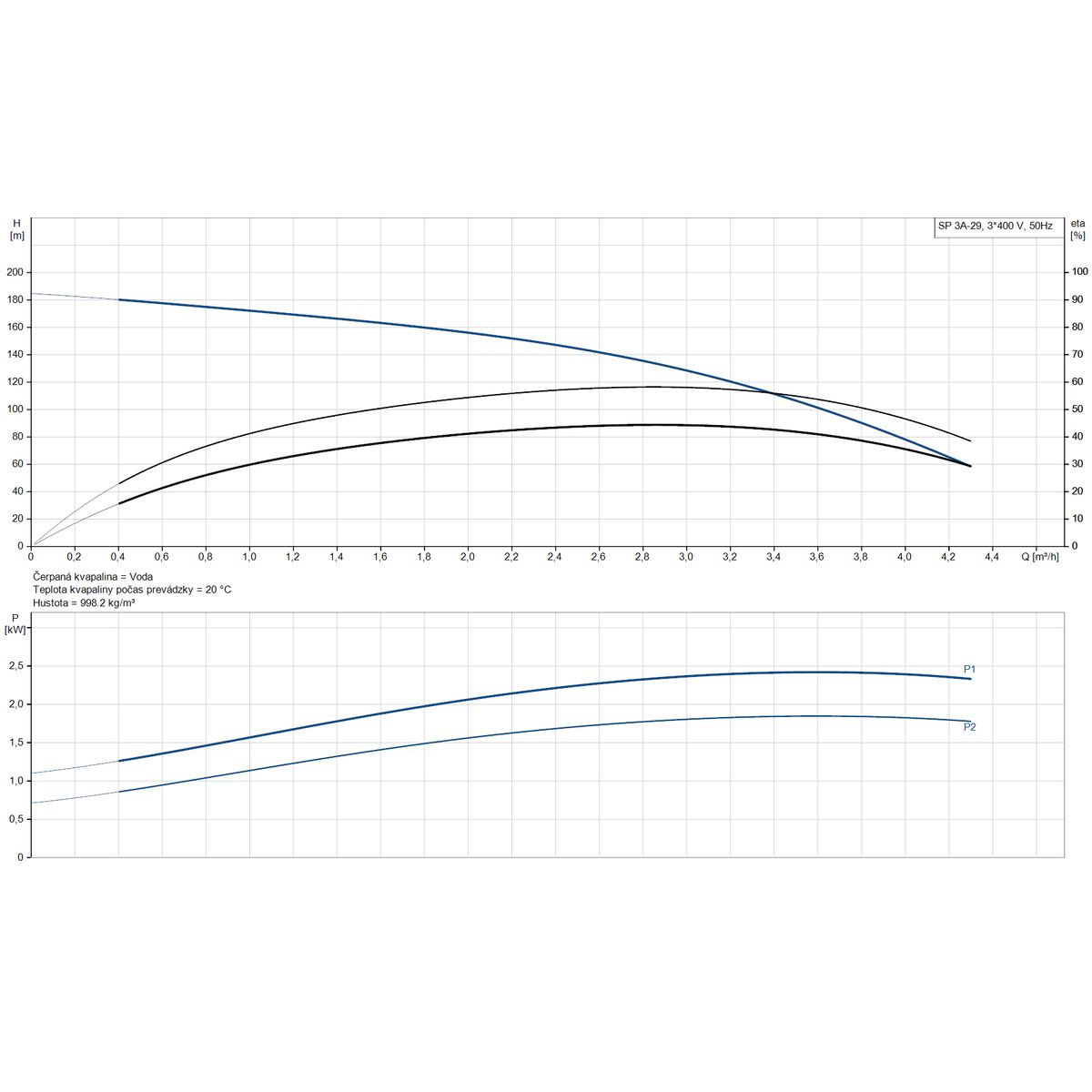

Technické parametry
| Čerpaná kapalina | Voda |
|---|---|
| Rozsah teplot čerpané kapaliny | -15 až 40 °C |
| Maximální teplota kapaliny při 0,15 m/s | 40 °C |
| Zvolená teplota média | 20 °C |
| Hustota | 998,2 kg/m³ |
| Otáčky čerpadla (ot./min) | 2900 ot./min |
| Jmenovitý průtok | 3 m³/h |
| Jmenovitá výška | 129 m |
| Utěsnění hřídele | LIPSEAL |
| Certifikace | CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Tolerance křivky | ISO 9906:2012 3B |
| Verze motoru | T40 |
| Zpětný ventil | Ano |
| Konec hřídele | SPLINE |
| Maximální tlak v okolí | 15 bar |
| Maximální provozní tlak | 15 bar |
| Maximální výstupní tlak | 18,8 bar |
| Typ připojení | Závit Rp |
| Velikost přípojky | 1 1/4 palce |
| Průměr motoru | 4 palce |
| Minimální průměr vrtu | 105 mm |
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| Příkon (P2) | 2,2 kW |
| Frekvence | 50 Hz |
| Napětí | 3 × 380–400–415 V |
| Jmenovitý proud | 5,50–5,50–5,70 A |
| Spouštěcí proud | 440–460–470 % |
| Účiník (Cos phi) | 0,85–0,82–0,77 |
| Otáčky (n) | 2850–2860–2870 ot./min |
| Typ spínání | Přímé spínání |
| Stupeň ochrany IP | IP68 |
| Třída izolace | B |
| Ochrana motoru | Žádná |
| Vestavěný teplotní čidlo | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | PLOCHÝ |
| Sériové číslo motoru | 79192007 |
| Vinutí | Lakované |
| Minimální účinnostní index (MEI) | 0,70 |
| Čistá hmotnost | 21 kg |
| Hrubá hmotnost | 22,8 kg |
| Objem zásilky | 0,021 m³ |
| Země původu | Dánsko (DK) |
| Číslo celního zařazení | 84137029 |
| Ekologická schválení | WEEE |
Materiály
- Těleso čerpadla: Nerezová ocel EN 1.4301 (AISI 304)
- Oběžné kolo: nerezová ocel EN 1.4301 (AISI 304)
- Skříň motoru: nerezová ocel DIN W.-Nr. 1.4301
- Typ těsnění: Hřídelové těsnění LIPSEAL
| Q max maximálny prietok | 80 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 180 m |
| P max Maximálny príkon | 2.2 kW |
