Grundfos SP 3A-6 / 10001k06
Grundfos SP 3A-6 / 10001k06
Přehled
Ponorné čerpadlo Grundfos SP 3A-6 je určeno k účinnému čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku vody. Je vhodné pro čerpání čistých, řídkých a neagresivních kapalin bez obsahu pevných částic nebo vláken.
Čerpadlo je vybaveno třífázovým motorem s uzavřeným rotorem, krytem chránícím před vniknutím písku, ložisky mazanými čerpanou kapalinou a membránou pro vyrovnávání tlaku, což zaručuje dlouhou životnost a spolehlivost.
Funkce a vlastnosti
- Určeno pro čerpání vody při teplotách od -15 °C do 40 °C
- Maximální pracovní tlak až 15 barů
- Výkonný třífázový motor typu MS402 s přímým spínáním
- Odolná konstrukce z nerezové oceli (EN 1.4301 / AISI 304)
- Ložiska mazaná čerpanou kapalinou zajišťují tichý a bezúdržbový provoz
- Hřídelové těsnění typu LIPSEAL
- Zabudovaný zpětný ventil pro ochranu systému
- Stupeň krytí IP68 zaručuje úplnou vodotěsnost pro ponoření
Technické parametry
| Kapalina | |
|---|---|
| Čerpaná kapalina | Voda |
| Rozsah teplot kapaliny | -15 °C až 40 °C |
| Maximální teplota kapaliny při 0,15 m/s | 40 °C |
| Zvolená teplota kapaliny | 20 °C |
| Hustota | 998,2 kg/m³ |
| Technické údaje čerpadla | |
| Otáčky čerpadla | 2900 ot./min |
| Jmenovitý průtok | 3 m³/h |
| Jmenovitá výška | 27 m |
| Hřídelové těsnění | LIPSEAL |
| Schválení | CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Tolerance křivky | ISO9906:2012 3B |
| Verze motoru | T40 |
| Zpětný ventil | Ano |
| Konec hřídele | SPLINE |
| Materiály | |
| Čerpadlo | Nerezová ocel (EN 1.4301 / AISI 304) |
| Oběžné kolo | Nerezová ocel (EN 1.4301 / AISI 304) |
| Motor | Nerezová ocel (DIN W.-Nr. 1.4301) |
| Instalace | |
| Maximální okolní tlak | 15 bar |
| Maximální provozní tlak | 15 bar |
| Maximální výtlačný tlak | 3,8 bar |
| Typ připojení | Rp |
| Velikost přípojky | 1 1/4 palce |
| Průměr motoru | 4 palce |
| Minimální průměr otvoru | 105 mm |
| Elektrické parametry | |
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| P2 výkon motoru | 0,37 kW |
| Frekvence (f) | 50 Hz |
| Napětí (U) | 3 × 380–400–415 V |
| Jmenovitý elektrický proud | 1,30–1,40–1,50 A |
| Spouštěcí proud | 400–390–380 % |
| Cos phi | 0,70–0,64–0,60 |
| Otáčky motoru (n) | 2850–2860–2870 ot./min |
| Typ spínání | Přímé spínání |
| Stupeň krytí | IP68 |
| Izolace | Třída B |
| Ochrana motoru | Není zabudována |
| Integrovaný teplotní čidlo | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | FLAT |
| Výrobní číslo motoru | 79192002 |
| Vinutí | Lakované |
| Další informace | |
| Index minimální účinnosti MEI | ≥ 0,70 |
| Čistá hmotnost | 9,8 kg |
| Hrubá hmotnost | 11 kg |
| Objem zásilky | 0,011 m³ |
| Ekologická schválení | WEEE |
| Q max maximálny prietok | 80 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 36 m |
| P max Maximálny príkon | 0.37 kW |
| Variant | Cena | Dostupnosť |
|---|
|
SP 3A-29 / 10001k29
Q max: 80 l/min Napětí: 400 V H max: 180 m P max: 2.2 kW |
|

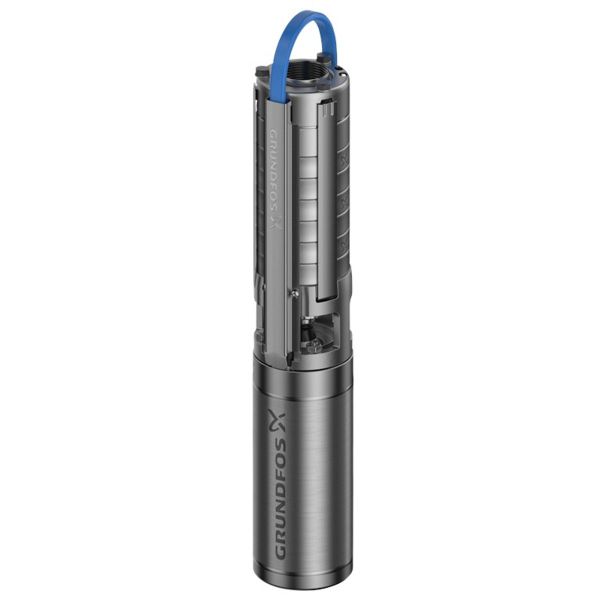

Grundfos SP 3A-25 / 10001k25
