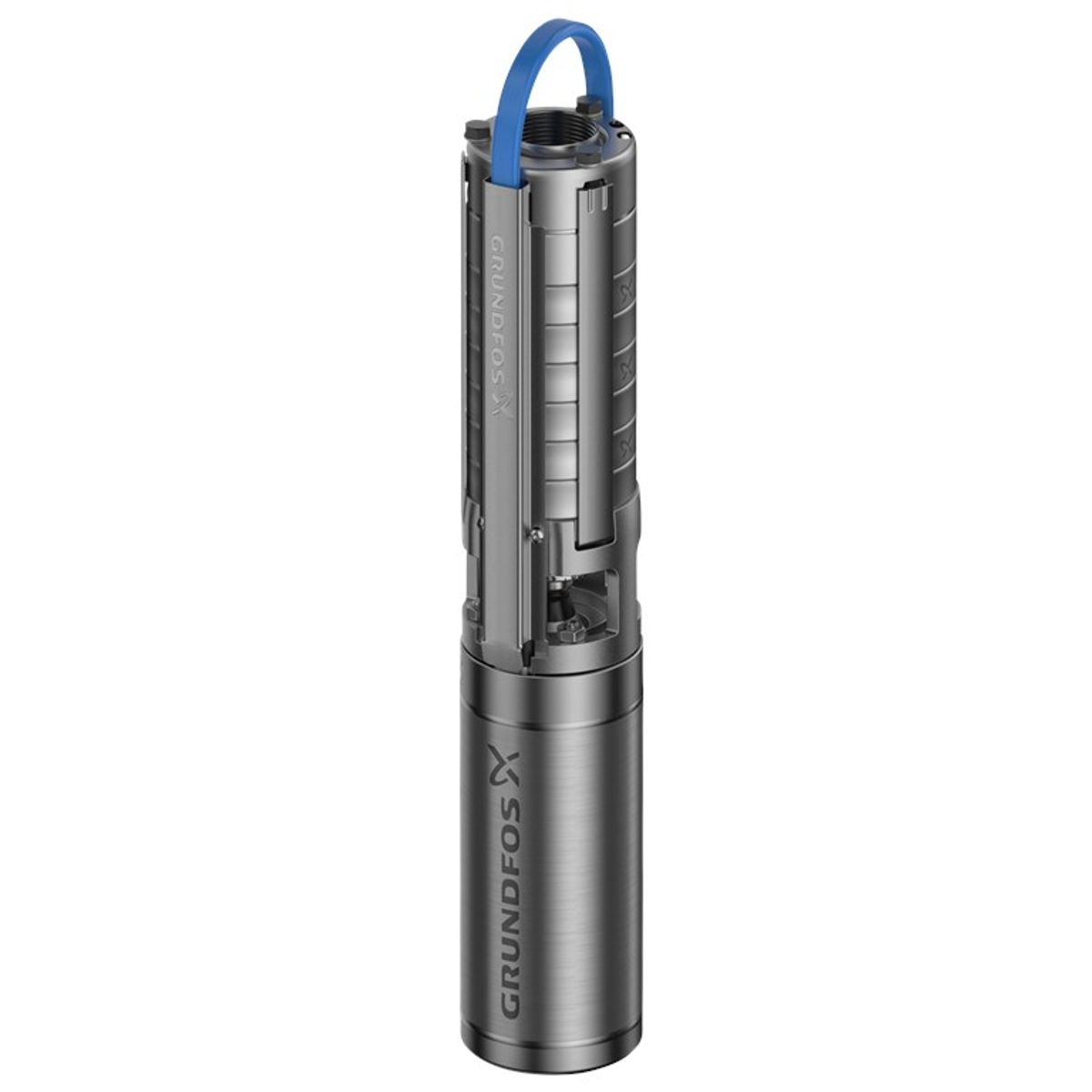

Grundfos SP 5A-6 / 05001k06
Přehled
SP 5A-6 je ponorné čerpadlo určené k čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku. Toto čerpadlo je ideální pro čerpání čistých, řídkých a neagresivních kapalin bez obsahu pevných částic a vláken.
Je vybaveno třífázovým motorem s uzavřeným rotorem, ochranou proti vniknutí písku, ložisky mazanými čerpanou kapalinou a membránou pro vyrovnávání tlaku, což zaručuje spolehlivý a dlouhodobý výkon.
Funkce a vlastnosti
- Vhodné pro čerpání surové a čisté vody.
- Motor s ochranou proti vniknutí písku pro delší životnost.
- Třífázový motor s uzavřeným rotorem.
- Lepené ložiska mazaná čerpanou kapalinou.
- Membrána pro vyrovnávání tlaku zajišťuje spolehlivost.
- Přednastavený zpětný ventil zabraňuje zpětnému toku vody.
- Vysoká odolnost materiálů, zejména nerezové oceli (AISI 304/EN 1.4301).
Technické parametry
| Kapalina |
|---|
| Čerpaná látka | Voda |
| Teplotní rozsah kapaliny | -15 °C až 40 °C |
| Maximální teplota kapaliny při 0,15 m/s | 40 °C |
| Nastavená teplota kapaliny | 20 °C |
| Hustota | 998,2 kg/m³ |

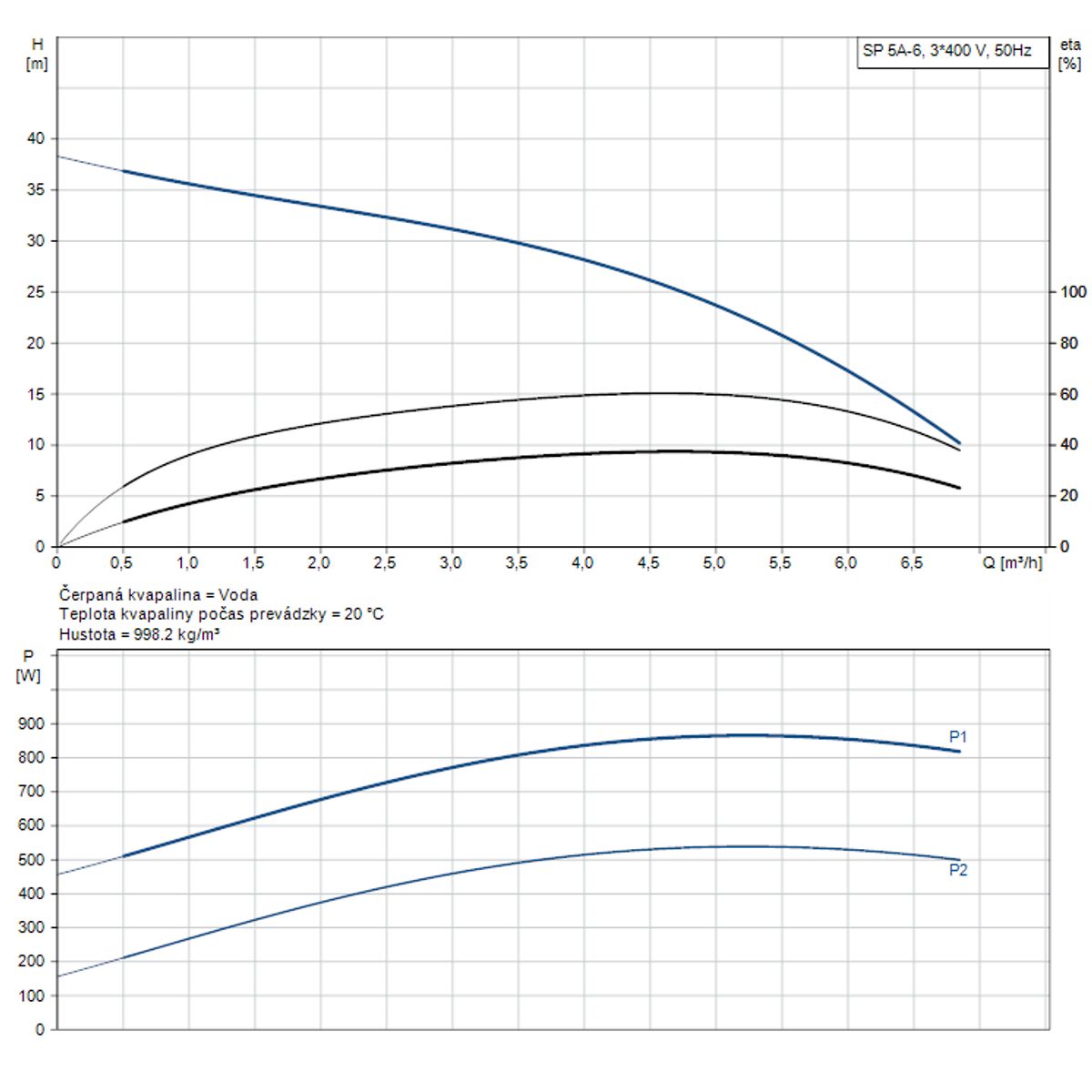

| Provozní údaje |
|---|
| Otáčky čerpadla | 2900 ot/min |
| Jmenovitý průtok | 5 m³/h |
| Jmenovitá výška čerpání | 25 m |
| Těsnění hřídele | LIPSEAL |
| Certifikáty |
|---|
| CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Rozsah tolerance křivky | ISO 9906:2012 3B |
| Verze motoru a konstrukce |
|---|
| Verze motoru | T40 |
| Zpětný ventil | Ano |
| Konec hřídele | SPLINE |
| Materiály |
|---|
| Čerpadlo | Nerezová ocel EN 1.4301 / AISI 304 |
| Oběžné kolo | Nerezová ocel EN 1.4301 / AISI 304 |
| Motor | Nerezová ocel DIN č. 1.4301 |
| Montáž |
|---|
| Maximální tlak v prostředí | 15 bar |
| Maximální provozní tlak | 15 bar |
| Maximální tlak v potrubí | 3,9 bar |
| Typ připojení | Rp |

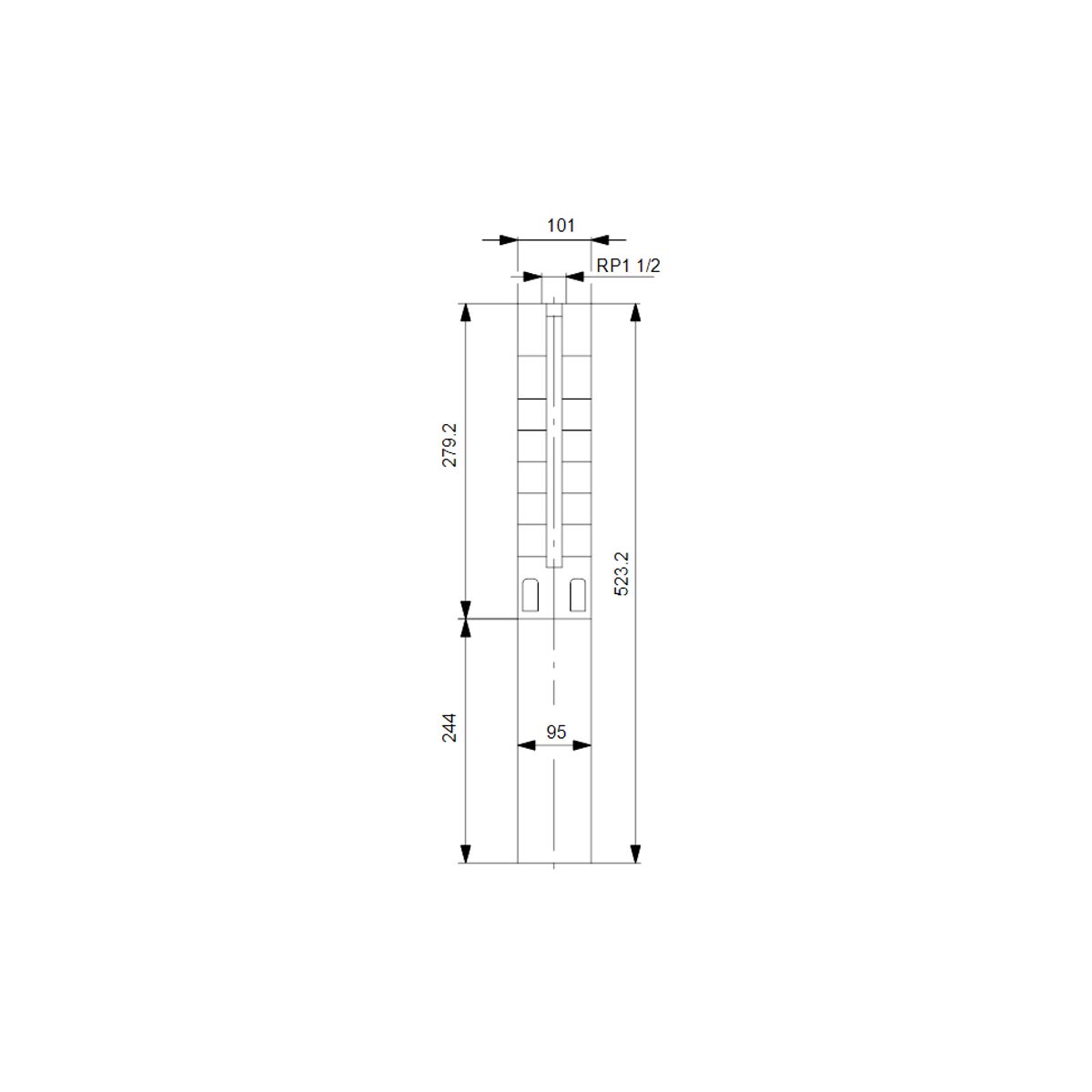

| Velikost přípojky | 1 1/2 palce |
| Průměr motoru | 4 palce |
| Minimální průměr otvoru | 105 mm |
| Elektrické údaje |
|---|
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| Příkon čerpadla (P2) | 0,55 kW |
| Frekvence (f) | 50 Hz |
| Napětí (U) | 3 × 380–400–415 V |
| Jmenovitý proud | 2,00–2,20–2,35 A |
| Spouštěcí proud | 470–480–470 % |
| Cos φ | 0,70–0,64–0,60 |
| Otáčky motoru (n) | 2850–2860–2870 ot/min |
| Způsob zapnutí | Přímý převod |
| Stupeň krytí IP | IP68 |
| Izolace | B |
| Ochrana motoru | Žádná |
| Integrovaný teplotní senzor | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | FLAT |
| Číslo výrobku motoru | 79192003 |
| Vinutí | Lakované |
| Další údaje |
|---|
| Index minimální účinnosti, MEI ≥ | 0,50 |
| Čistá hmotnost | 10,2 kg |
| Hrubá hmotnost | 11,3 kg |
| Objem přepravy | 0,011 m³ |
| Dánský kód | 388315060 |
| Švédský kód | 5852969 |
| Finský kód | 4762673 |
| Norský kód | 90408712 |
| Ekologické certifikáty | WEEE |
