Oběhové čerpadlo Grundfos Magna3 40-180 F / 250 mm - PN6/10 / 97924272
Oběhové čerpadlo Magna3 40-180 F / 97924272
Oběhová čerpadla Grundfos Magna3 jsou dokonalým řešením pro náročné aplikace vytápění, chlazení a klimatizace, které vyžadují maximální účinnost, snadnou instalaci a spolehlivý výkon. Díky inovativní technologii čerpadel a řadě inteligentních funkcí, jako je například funkce AUTOADAPT, nabízejí oběhová čerpadla Grundfos Magna3 nejen vynikající energetickou účinnost, ale také přesné řízení a přizpůsobení specifickým požadavkům vašeho systému.
Oběhová čerpadla Magna3 jsou určena pro velké komerční objekty a vícepodlažní budovy, stejně jako pro nemocnice a veřejná zařízení.
Inteligentní funkce, jako jsou AUTOADAPT a FLOWADAPT, automaticky volí optimální nastavení čerpadla, aby váš systém vždy poskytoval nejlepší možný komfort s maximální účinností.
Připojení čerpadla k systému řízení budovy umožňuje kompletní kontrolu a monitorování systému a zároveň zvyšuje spolehlivost. K monitorování a ovládání čerpadla můžete také použít aplikaci Grundfos GO.
Výhody čerpadla Grundfos Magna3
- Vynikající energetická účinnost
Díky nejmodernější technologii motoru zaručuje čerpadlo Magna3 mimořádně nízkou spotřebu energie. Automaticky přizpůsobuje své otáčky aktuální potřebě a minimalizuje tak spotřebu energie. Tato inteligentní technologie významně přispívá ke snížení provozních nákladů.
- Snadná instalace a obsluha
Oběhová čerpadla Magna3 jsou navržena pro rychlou a snadnou instalaci a díky LCD displeji je ovládání a nastavení čerpadla jednoduché a intuitivní.
- Inteligentní ovládání a přizpůsobení
Čerpadlo pracuje s pokročilými režimy ovládání, které lze přizpůsobit podle potřeby. Tím je zajištěno optimální přizpůsobení měnícím se požadavkům a efektivní čerpání kapalin podle potřeby. Díky funkci AUTOADAPT čerpadlo Magna3 automaticky rozpozná optimální provozní bod, čímž zajistí maximální komfort a účinnost.
- Dlouhá životnost a vysoká spolehlivost
Díky robustní konstrukci a vysoce kvalitním materiálům je čerpadlo Magna3 navrženo pro dlouhou životnost. Jeho integrované ochranné funkce, jako je ochrana proti chodu nasucho a ochrana proti přehřátí, zaručují bezpečný provoz a snižují riziko poruch. Můžete se spolehnout na spolehlivý a dlouhotrvající výkon.
- Snadná údržba
Díky pokročilým diagnostickým funkcím čerpadla lze včas odhalit potenciální zdroje poruch. Čerpadlo poskytuje podrobné informace o svém provozním stavu, což usnadňuje údržbu a odstraňování závad. To šetří čas a náklady a zvyšuje účinnost systému.
Oblasti použití
- Topné systémy: ideální pro použití v komerčních topných systémech.
- Chladicí a klimatizační systémy: Pro spolehlivý provoz chladicích okruhů v komerčních a průmyslových aplikacích.
- Systémy dálkového vytápění: Pro přenos a distribuci tepla z dálkového vytápění.
Elektronicky řízené, index energetické účinnosti (EEI) ≤0,20 - nejlepší ve své třídě.
Funkce
Vysoce účinná technologie motoru EC s permanentními magnety
- Index energetické účinnosti (EEI) ≤0,17
- Režimy řízení: konstantní tlak / pevné otáčky / proporcionální tlak / konstantní teplota
- Integrovaná úplná ochrana motoru
- Tepelně izolační pláště v souladu s EnEV v rozsahu dodávky
- Automatické nastavení žádané hodnoty prostřednictvím funkce AutoAdapt
- Integrovaná ochrana proti chodu nasucho
- Nastavitelné omezení objemového průtoku prostřednictvím funkce FlowLimit
- Připojení k systému řízení budovy prostřednictvím volitelných zásuvných modulů ve svorkovnici
- Provozní a poruchová hlášení
- Možnosti analogové/digitální komunikace: 2xDO / 3xDI / 1xAI
- Záznam historie provozu
- Ovládání prostřednictvím TFT displeje a měkké dotykové klávesnice
Technické údaje
- Jmenovitý průtok: 16,04 m3/h
- Jmenovitý výtlak: 9,2 m
- Maximální výtlak: 180 dm
- Teplotní třída: 110
- Schválení: 1: CE, VDE
Materiály:
- Těleso čerpadla: šedá litina
- Skříň čerpadla: EN 1561 EN-GJL-250
- Skříň čerpadla: ASTM A48-250B
- Materiál oběžného kola: kompozitní materiál
Instalace:
- Okolní teplota: 0..40 C
- Max. Provozní tlak: 10 bar
- Typ připojení: DIN
- Velikost připojení: DN 40
- Jmenovitý tlak: PN6/10
- Instalační délka: 250 mm
Čerpané médium
- Rozsah teplot média: -10 ... 110 C
- Rozsah teplot média během provozu: 60 C
- Hustota: 983,2 kg/m3
Elektrické údaje
- Maximální příkon: 609 W
- P1 min: 16 W
- Síťová frekvence: 50/60 Hz
- Minimální spotřeba proudu: 0,18 A
- Maximální odběr proudu: 2,78 A
- Max. 4920 1/min
- Třída ochrany: X4D
- Třída izolace: F
Další informace
- Index energetické účinnosti EEI: 0,17
- Čistá hmotnost: 16 kg
- Hrubá hmotnost: 17,5 kg

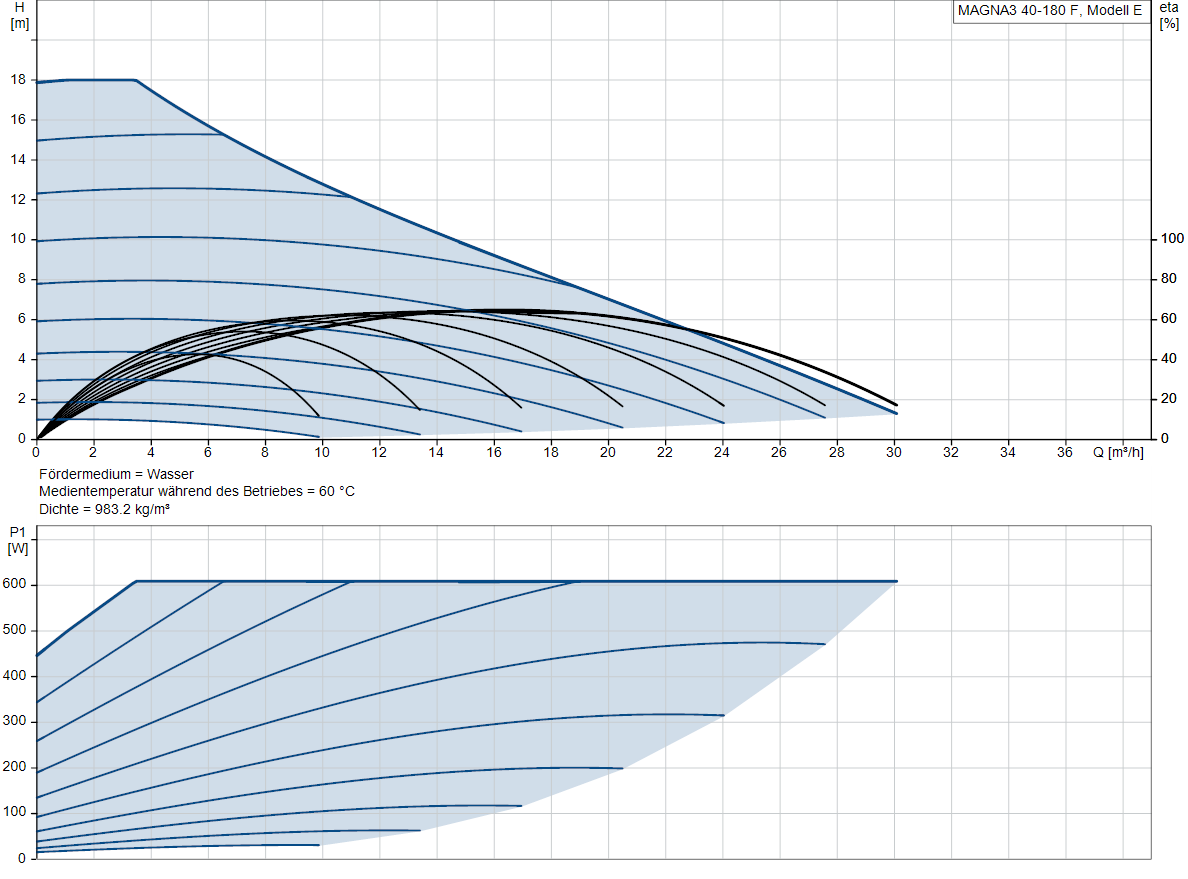

Výkonová křivka čerpadla
Výkres čerpadla
| Napětí | 230 V |
| H max Výtlačna výška | 18 m |
| P max Maximálny príkon | 609 W |
| DN výtlak - průměr | 40 DN |
| Max. teplota čerpané kapaliny | 110 °C |
| Max. provozní tlak | 10 bar |
| Max. proud motoru | 2,78 A |
| Objednávacie číslo | 97924272 |
| Menovitý prietok | 16,04 m3/h |
| Menovitý výtlak | 9,2 m |
| Variant | Cena | Dostupnosť |
|---|
|
GRUNDFOS MAGNA3 40-60 F 230V PN6/10
Napětí: 230 V H max: 6 m P max: 185 W DN výtlak - průměr: 40 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 1,58 A Objednávacie číslo: 97924267 Menovitý prietok: 9,4 m3/h Menovitý výtlak: 4,28 m |
|
GRUNDFOS MAGNA3 40-100 F
Napětí: 230 V H max: 10 m P max: 359 W Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 1.66 A Objednávacie číslo: 97924269 Menovitý prietok: 12.16 m3/h Menovitý výtlak: 6.797 m |
|
GRUNDFOS MAGNA3 40-120 F
Napětí: 230 V H max: 12 m P max: 427 W DN výtlak - průměr: 40 DN Max. teplota čerpané kapaliny: 110 °C Max. provozní tlak: 10 bar Max. proud motoru: 1.96 A Objednávacie číslo: 97924277 Menovitý prietok: 14,14 m3/h Menovitý výtlak: 7,263 m |
