Vodáreň s ponorným čerpadlom Grundfos SQE 3-65
Konstantní tlakový balíček Grundfos SQE 3-65 / 96524501
Přehled
3" ponorné čerpadlo SQE je vybaveno ponorným motorem s regulací otáček, který automaticky přizpůsobuje svou výtlačnou rychlost příslušné potřebě a udržuje stálý tlak v systému. K instalaci je zapotřebí pouze malá 8litrová membránová tlaková nádrž a řídicí jednotka CU301, které jsou součástí balení pro konstantní tlak.
Tato domácí vodárna se vyznačuje průměrem čerpadla pouhých 76 mm. Čerpadlo do hlubokých studní lze proto použít i ve studnách s malým průměrem 110 mm a více.
Vícestupňové 3" ponorné čerpadlo, vhodné pro:
- pro zásobování domácností vodou
- Plnění nádrží
- Zavlažování
- Snižování hladiny podzemní vody
- Aplikace na ochranu životního prostředí
Čerpadlo má plovoucí oběžná kola, každé s vlastním ložiskem z karbidu wolframu a keramiky.
Funkce a vlastnosti
Vybaveno:
- funkcí pozvolného startu
- Ochrana proti chodu nasucho
- Ochrana proti axiálnímu zpětnému tahu
- Ochrana proti přepětí (> 315 V) a podpětí (< 150 V)
- Ochrana proti přetížení
- Ochrana proti přehřátí
Čerpadlo je poháněno jednofázovým motorem s permanentními magnety, který se vyznačuje vysokou účinností v širokém rozsahu výkonu. Aby se zabránilo tlakovým rázům a vysokým rozběhovým proudům, je čerpadlo vybaveno funkcí pozvolného rozběhu (max. 2 sekundy). Čerpadlo má také dvě oka pro připevnění (nerezového) bezpečnostního lana.
Čerpadla řady SQ/E jsou z výroby dodávána s vyměnitelným kabelem motoru. Čerpadla řady SQE-NE jsou dodávána bez motorového kabelu. Vhodné kabely (teflonové nebo pro pitnou vodu) jsou k dispozici v aktuálním ceníku.
Technické údaje
| Čerpaná kapalina | Voda | |
|---|---|---|
| Teplotní rozsah média | 0 .. 35 °C | |
| Teplota média během sběru dat | 20 °C | |
| Hustota | 998,2 kg/m³ | |
| Otáčky čerpadla | ||
| Otáčky čerpadla (na základě údajů o čerpadle) | 10700 1/min | |
| Jmenovitý průtok | 3 m³/h | |
| Jmenovitý výtlačný tlak | 70 m | |
| Max. Max. provozní tlak | 15 bar | |
| Tlaková přípojka | RP1 1/4 | |
| Minimální průměr vrtu | 76 mm | |
| Elektrické údaje | ||
| Typ motoru | MSE3 | |
| Příkon P1 | 1,55 kW | |
| Jmenovitý výkon motoru P2 | 1,15 kW | |
| Potřebný výkon (P2) čerpadla | 1,1 kW | |
| Síťová frekvence | 50 Hz | |
| Jmenovité napětí | 1 x 200-240 V | |
| Jmenovitý proud | 8,4 A | |
| Účiník | 1,00 | |
| Jmenovité otáčky | 10700 1/min | |
| Typ zapnutí | přímý | |
| Třída ochrany (podle IEC 34-5) | IP68 | |
| Teplotní třída (podle IEC 85) | F | |
| Délka kabelu | 1,5 m | |
| Motor - číslo výrobku | 96160855 | |
| Různé | ||
| Čistá hmotnost | 5,04 kg | |
| Hrubá hmotnost | 5,76 kg | |
| Přepravní objem | 0,01 m³ | |
| Dánské číslo VVS | 388443465 | |
| Švédské RSK č. | 5853378 | |
Konstrukční materiály
- Čerpadlo: nerezová ocel (EN 1.4301 / AISI 304)
- Materiál oběžného kola: Kompozitní materiál
- Oběžné kolo: ZYTEL 70G30 HSLR PA6.6-GF30
- Motor: Nerezová ocel (materiál č. DIN 1.4301 / AISI 304)
Výhody výrobku
- Průměr čerpadla pouze 76 mm
- Ochrana proti chodu nasucho
- Ochrana proti přepětí a podpětí
- Ochrana proti přetížení
- Ochrana proti přehřátí
- Nastavení nastaveného tlaku pomocí řídicí jednotky CU301
Rozsah dodávky
- 3" ponorné čerpadlo SQE 3-65 se 40 m kabelem
- Řídicí jednotka CU 301
- 8litrová membránová tlaková nádrž
- Snímač tlaku
- manometr
- Kulový ventil s vypouštěním
Výkonnostní křivka
| Q max maximálny prietok | 70 l/min |
| Napětí | 230 V |
| H max Výtlačna výška | 90 m |
| P max Maximálny príkon | 1,65 kW |
| DN výtlak - průměr | 5/4 '' |
| Délka kabelu | 40 m |
| Hmotnost | 11 kg |
| Max. teplota čerpané kapaliny | 35 °C |
| Průměr čerpadla | 76 mm |
| Proud | 8.4 A |
| EAN | 5700396932651 |
| Variant | Cena | Dostupnosť |
|---|
|

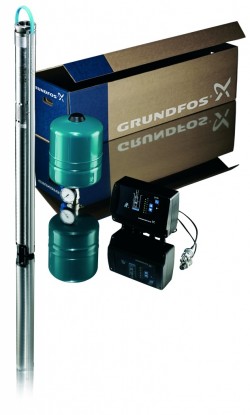

Vodáreň s ponorným čerpadlom Grundfos SQE 2-55
