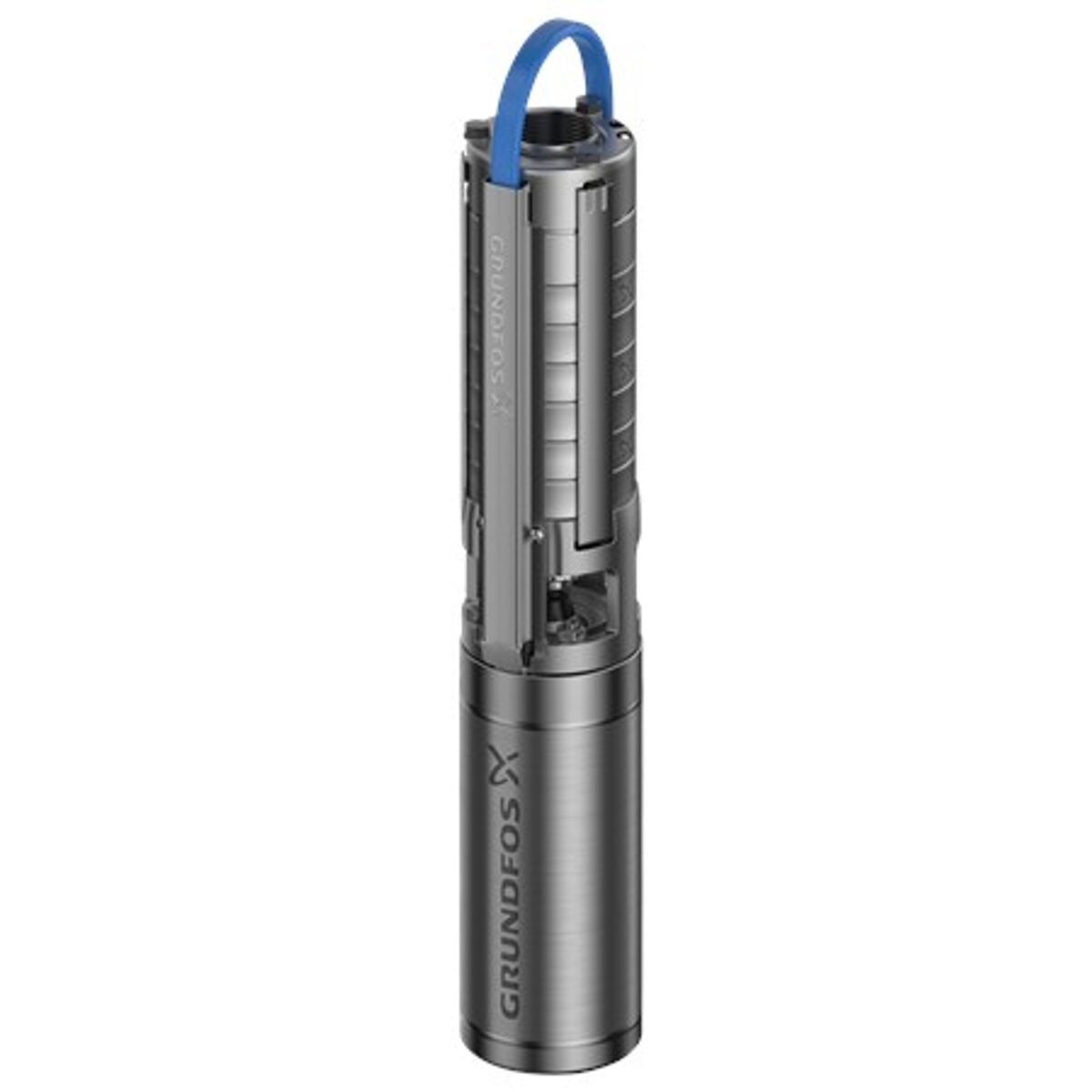

Ponorné čerpadlo Grundfos SP 2A-18 – 09001K18
Ponorné čerpadlo Grundfos SP 2A-18 – 09001K18
Přehled produktu
Ponorné čerpadlo SP 2A-18 je určeno pro spolehlivé čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku vody. Toto čerpadlo je ideální pro práci s čistými, řídkými a neagresivními kapalinami bez pevných částic nebo vláken.
Motor je třífázový s uzavřeným rotorem, chráněný proti vniknutí písku, s ložisky mazanými čerpanou kapalinou a membránou pro vyrovnávání tlaku, která zajišťuje dlouhou životnost a stabilní provoz.
Funkce a vlastnosti
- Vhodné pro čerpání vody s teplotou od -15 °C do 40 °C
- Maximální provozní tlak 15 bar
- Vyrobeno z nerezové oceli pro zvýšenou odolnost a dlouhou životnost
- Účinné hřídelové těsnění LIPSEAL zajišťuje těsnost a zabraňuje únikům
- Integrovaný zpětný ventil pro ochranu systému
- Typ motoru MS402 s přímým spínáním a krytím IP68 pro ponornou instalaci
- Vysoké provozní otáčky 2900 ot./min při jmenovitém průtoku 2 m³/h
Instalace
- Maximální okolní a provozní tlak: 15 bar
- Typ připojení: Rp, velikost 1 1/4"
- Minimální průměr vrtu: 105 mm
- Průměr motoru: 4 palce
- Délka kabelu: 1,7 m, typ kabelu FLAT
Technické parametry
| Parametry kapaliny | Hodnota |
|---|---|
| Čerpaná kapalina | Voda |
| Teplotní rozsah kapaliny | -15 až 40 °C |
| Maximální teplota při 0,15 m/s | 40 °C |
| Zvolená teplota kapaliny | 20 °C |
| Hustota kapaliny | 998,2 kg/m³ |
| Provozní údaje | |
| Otáčky čerpadla | 2900 ot./min |
| Jmenovitý průtok | 2 m³/h |
| Jmenovitá výška čerpání | 72 m |
| Hřídelové těsnění | LIPSEAL |
| Schválení a normy | |
| Schválení | CE, EAC, UKCA, SEPRO, MOROCCO, ACS, DM174 |
| Toleranční pásmo křivky | ISO 9906:2012 3B |
| Index minimální účinnosti MEI ≥ | 0,70 |
| Materiály | |
| Čerpadlo (materiál) | Nerezová ocel (EN 1.4301, AISI 304) |
| Oběžné kolo | Nerezová ocel (EN 1.4301, AISI 304) |
| Motor | Nerezová ocel (DIN W.-Nr. 1.4301) |
| Elektrické údaje | |
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| Výkon (P2) | 0,75 kW |
| Frekvence | 50 Hz |
| Napětí | 3 × 380–400–415 V |
| Jmenovitý elektrický proud | 2,15–2,30–2,40 A |
| Spouštěcí proud | 480–490–480 % |
| Cos φ | 0,75–0,72–0,65 |
| Otáčky | 2850–2860–2870 ot./min |
| Typ spínání | Přímé spínání |
| Stupeň krytí | IP68 |
| Izolace | Třída B |
| Ochrana motoru | Žádná |
| Vestavěný teplotní čidlo | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | FLAT |
| Výrobní číslo motoru | 79192004 |
| Vinutí | Lakované |
| Fyzikální údaje | |
| Čistá hmotnost | 14 kg |
| Hrubá hmotnost | 15,4 kg |
| Objem zásilky | 0,016 m³ |
| Q max maximálny prietok | 45 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 108 m |
| P max Maximálny príkon | 0,75 kW |
