Grundfos SP 2A-33 – 09001K33
Grundfos SP 2A-33
Přehled

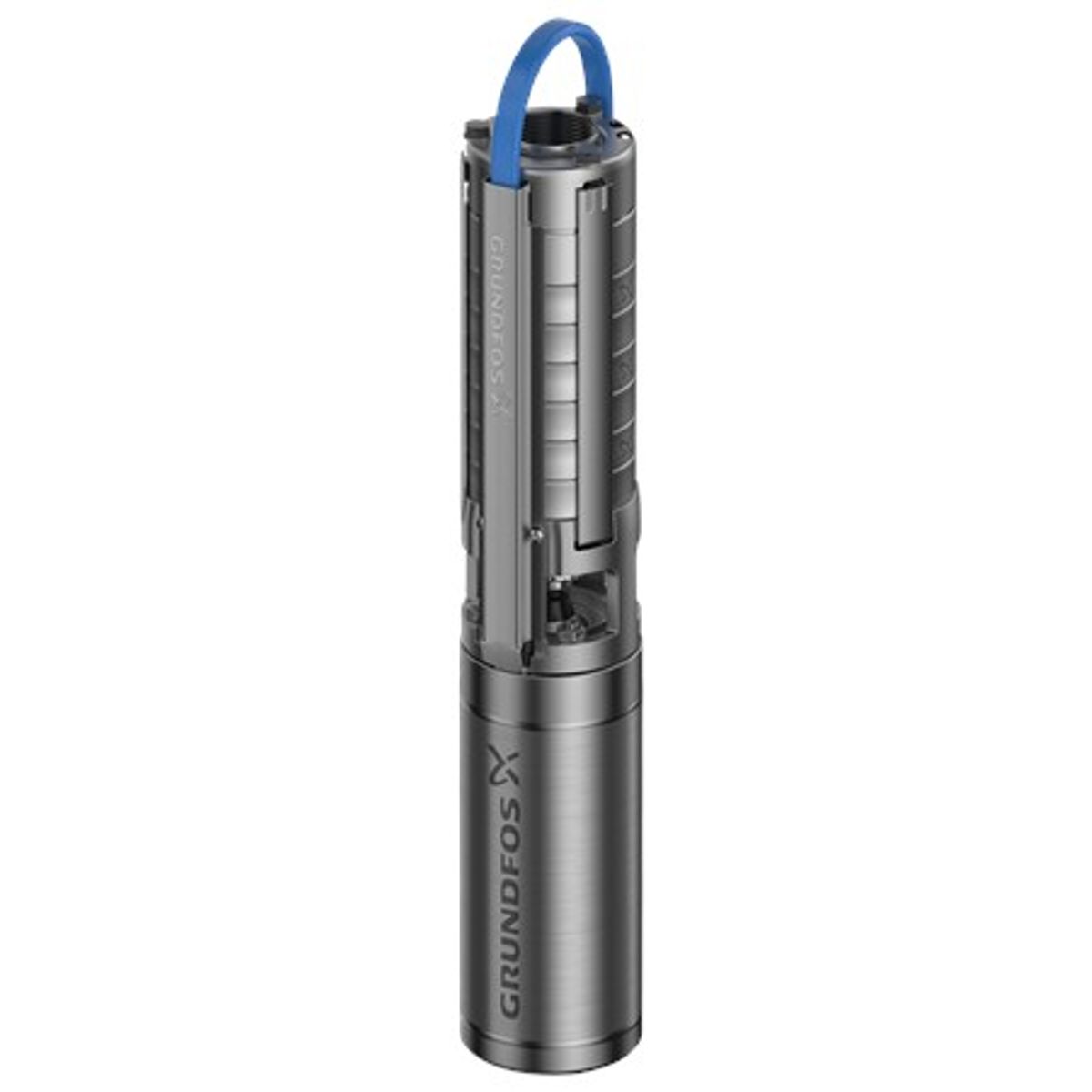

Grundfos SP 2A-33 je ponorné vícestupňové čerpadlo určené k čerpání surové vody, snižování hladiny podzemní vody a zvyšování tlaku vody. Je ideální pro čerpání čistých, řídkých a neagresivních kapalin, které neobsahují pevné částice ani vlákna.
Čerpadlo je vybaveno třífázovým motorem s utěsněným rotorem, pouzdrem odolným proti písku, ložisky mazanými čerpanou kapalinou a membránou pro vyrovnávání tlaku, což zajišťuje dlouhou životnost a spolehlivost při různých aplikacích čerpání vody.
Funkce a vlastnosti
- Určeno pro čirou, neagresivní vodu bez pevných částic nebo vláken
- Třífázový motor s uzavřeným rotorem pro spolehlivý provoz
- Ochrana skříně motoru proti písku zabraňující poškození
- Ložiska mazaná čerpanou kapalinou pro delší životnost
- Membrána pro vyrovnávání tlaku zvyšuje ochranu motoru
- Součástí je zpětný ventil zabraňující zpětnému toku
- Stupeň krytí IP68 pro trvalé ponoření a ochranu proti prachu a vodě
Instalace
- Maximální okolní tlak: 15 bar
- Maximální provozní tlak: 15 bar
- Maximální výtlačný tlak: 19,9 bar

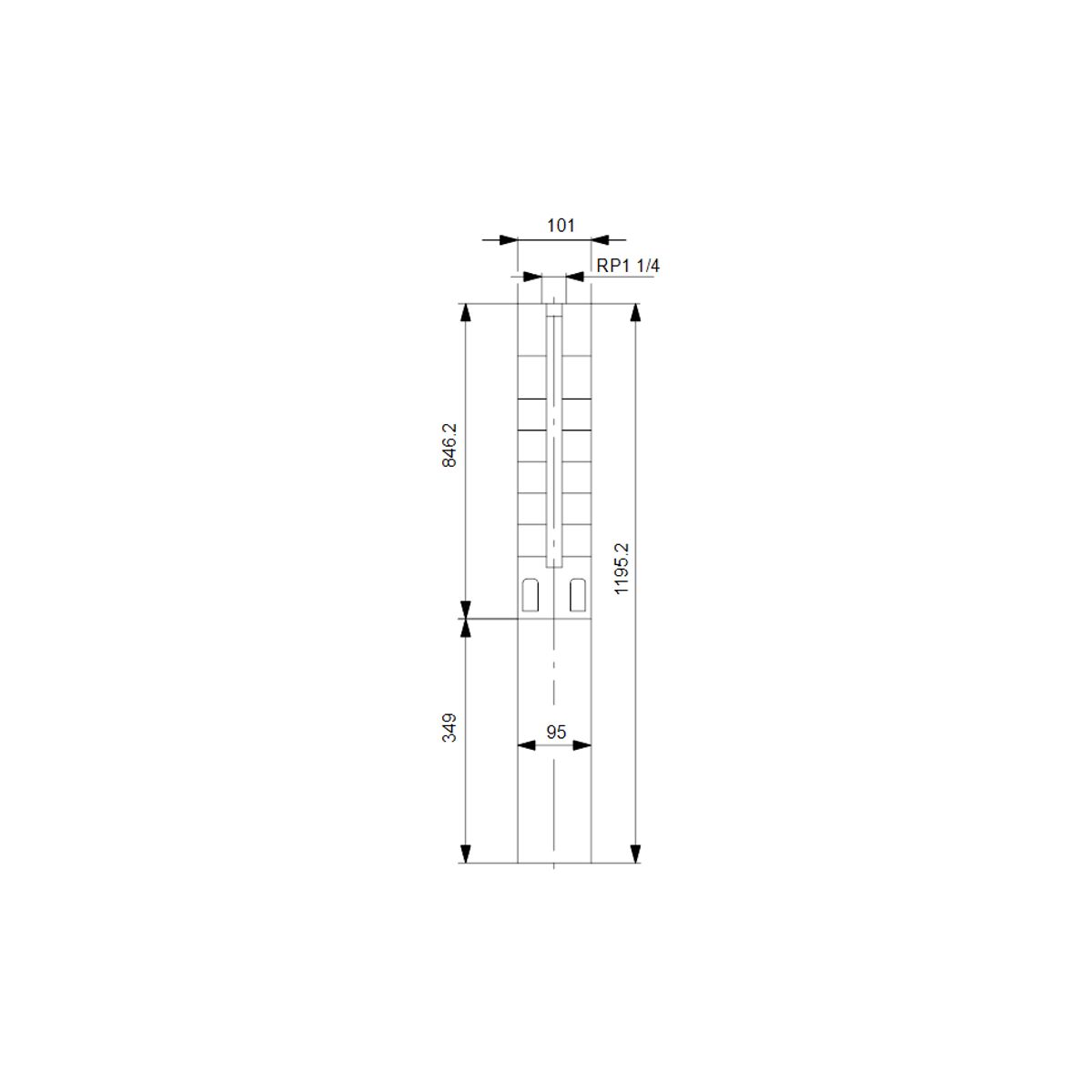

- Typ připojení: závitové připojení Rp
- Velikost přípojky: 1 1/4 palce
- Minimální průměr vrtu: 105 mm
- Průměr motoru: 4 palce
Technické parametry
| Čerpaná kapalina | Voda |
|---|---|
| Rozsah teplot čerpané kapaliny | -15 až 40 °C |
| Maximální teplota čerpané kapaliny při 0,15 m/s | 40 °C |
| Zvolená teplota média | 20 °C |
| Hustota tekutiny | 998,2 kg/m³ |
| Jmenovitá rychlost | 2900 ot./min |

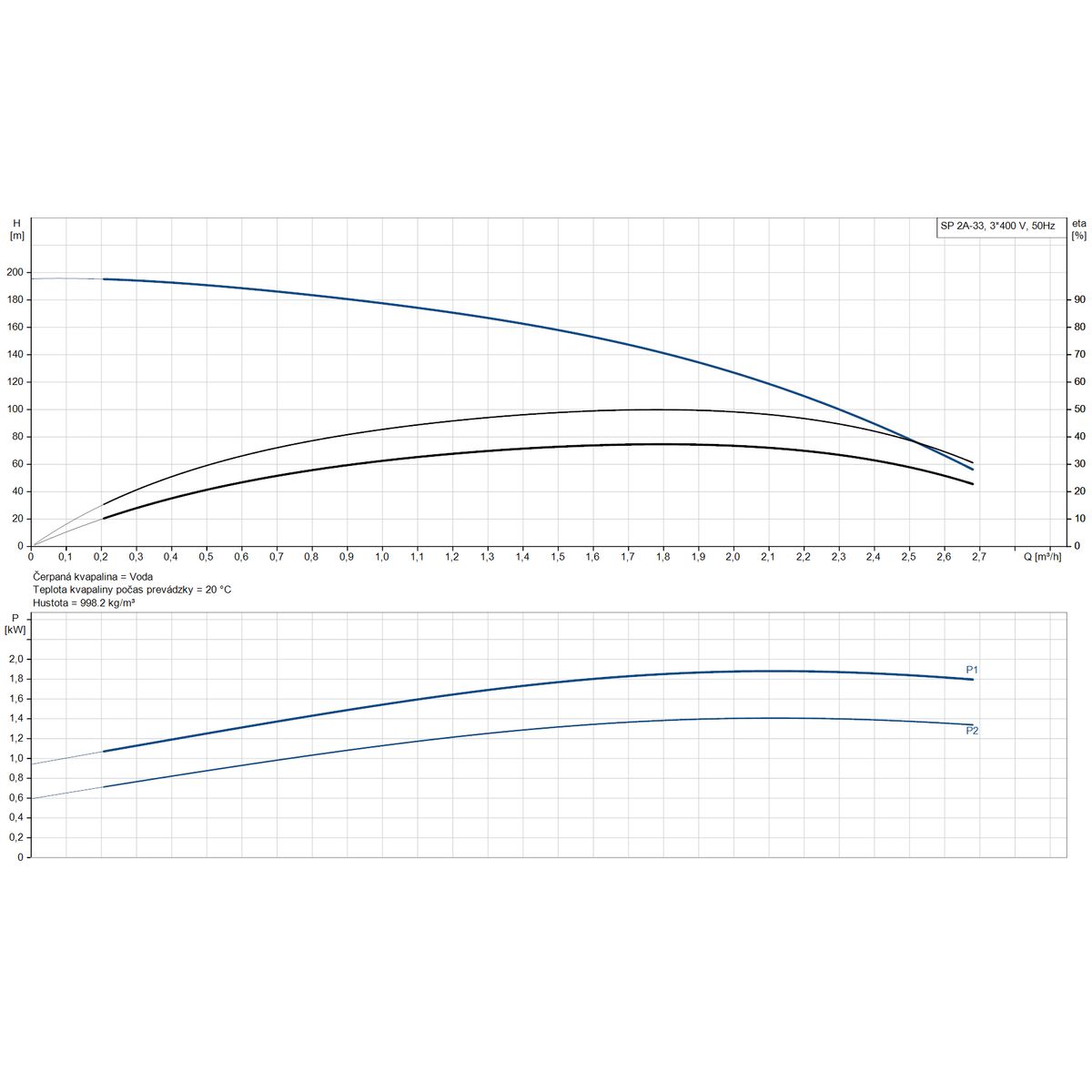

| Jmenovitý průtok | 2 m³/h |
| Jmenovitá výška | 131 m |
| Utěsnění hřídele | LIPSEAL |
| Schválení | CE, EAC, UKCA, SEPRO, MAROKO, ACS, DM174 |
| Tolerance křivky | ISO 9906:2012 3B |
| Verze motoru | T40 |
| Zpětný ventil v balení | Ano |
| Typ konce hřídele | SPLINE |
| Maximální tlak v okolí | 15 bar |
| Maximální provozní tlak | 15 bar |
| Maximální výstupní tlak | 19,9 bar |
| Typ připojení | Rp |
| Velikost přípojky | 1 1/4 palce |
| Průměr motoru | 4 palce |
| Minimální průměr otvoru | 105 mm |
| Typ motoru | MS402 |
| Konstrukce příruby motoru | Grundfos |
| Příkon (P2) | 1,5 kW |
| Požadovaný příkon (P2) | 1,5 kW |
| Frekvence | 50 Hz |
| Napětí | 3 × 380–400–415 V |
| Jmenovitý elektrický proud | 4,10–4,20–4,40 A |
| Spouštěcí proud | 490–500–500 % |
| Účiník (Cos phi) | 0,80–0,75–0,70 |
| Otáčky (n) | 2850–2860–2870 ot./min |
| Způsob spouštění | Přímý rozběh |
| Třída ochrany (IP) | IP68 |
| Třída izolace | B |
| Ochrana motoru | Žádná |
| Vestavěný teplotní čidlo | Ne |
| Délka kabelu | 1,7 m |
| Typ kabelu | PLOCHÝ |
| Sériové číslo motoru | 79192006 |
| Typ vinutí | Lakované |
| Minimální účinnostní index (MEI) | 0,70 |
| Čistá hmotnost | 19,8 kg |
| Hrubá hmotnost | 21,5 kg |
| Objem balení | 0,021 m³ |
| Schválení z hlediska ochrany životního prostředí | WEEE |
Materiály
- Těleso čerpadla: nerezová ocel (EN 1.4301 / AISI 304)
- Oběžné kolo: nerezová ocel (EN 1.4301 / AISI 304)
- Skříň motoru: nerezová ocel (DIN W.-Nr. 1.4301)
| Q max maximálny prietok | 45 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 193 m |
| P max Maximálny príkon | 1,5 kW |
