Grundfos SP2A-13 / 09001K13
Grundfos SP2A-13 / 09001K13
Přehled
Grundfos SP 2A-13 je vícestupňové ponorné čerpadlo, které je ideální pro čerpání čisté vody. Je určeno pro vertikální nebo horizontální instalaci, například do studní. Všechny ocelové součásti jsou vyrobeny z korozivzdorné nerezové oceli 1.4301 (AISI 304) a mají schválení pro pitnou vodu.
Čerpadlo je vybaveno motorem MS402 o výkonu 0,55 kW, má deflektor písku, lipové těsnění, vodou mazané ložiskové čepy a membránu s kompenzací objemu. Robustní ponorný motor s plechovkou s optimalizovanou účinností je určen pro teplotu média do 40 °C a nemá teplotní čidlo.
Funkce a oblasti použití
- Čerpání vody ze studní a hlubokých vrtů
- Použití v tepelných čerpadlech
- Průmyslové aplikace
- Přímé spuštění motoru (DOL)
- Čerpané médium: Voda (0-40 °C), optimum při 20 °C
Instalační a elektrické údaje
Instalační tlak
- Maximální okolní tlak: 15 bar
- Maximální provozní tlak: 15 bar
- Maximální výstupní tlak: 7,8 bar
- Typ připojení: Rp
- Velikost připojení: 1 1/4 palce
- Průměr motoru: 4 palce
- Minimální průměr studny: 105 mm
Elektrické údaje
- Typ motoru: MS402
- Příruba motoru: Grundfos
- Jmenovitý výkon motoru (P2): 0,55 kW
- Potřebný výkon čerpadla: 0,55 kW
- Síťová frekvence: 50 Hz
- Jmenovité napětí: 3 x 380-400-415 V
- Jmenovitý proud: 2,00 - 2,35 A
- Rozběhový proud: 470-480 %
- Účiník (cos phi): 0,60 - 0,70
- Jmenovité otáčky: cca 2850 1/min
- Typ zapnutí: přímé
- Třída ochrany: IP68
- Teplotní třída: B
- Délka kabelu: 1,7 m (typ kabelu FLAT)
Technické parametry
| Charakteristika | Technické údaje |
|---|---|
| Základní rychlost (1/min) | 2900 |
| Jmenovitý průtok (m³/h) | 2 |
| Jmenovitý výtlak (m) | 52 |
| Těsnění hřídele | Těsnění rtů |
| Schválení | CE, EAC, UKCA, SEPRO, MAROKO |
| Schválení pro pitnou vodu | ACS, DM174 |
| Třída přijatelnosti ISO | ISO 9906:2012 3B |
| Verze motoru | T40 |
| Zpětný ventil | Ano |
| Konec hřídele | Drážkovaná matice |
Materiály
- Čerpadlo: nerezová ocel EN 1.4301 / AISI 304
- Oběžné kolo: nerezová ocel EN 1.4301 / AISI 304
- Motor: Nerezová ocel DIN č. 1.4301 / AISI 304
Další informace
- Index minimální účinnosti (MEI): 0,70
- Hrubá hmotnost: 15,6 kg
- Země původu: Dánsko (DK)

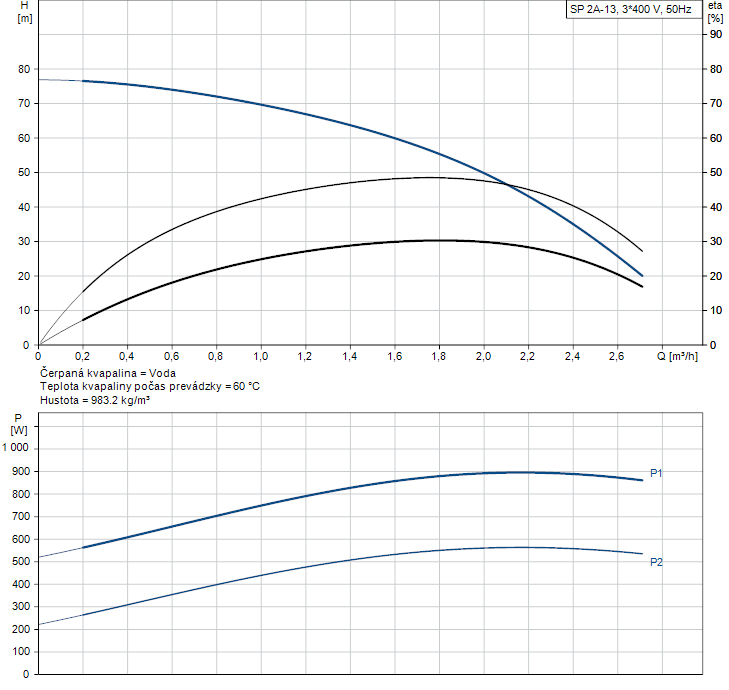

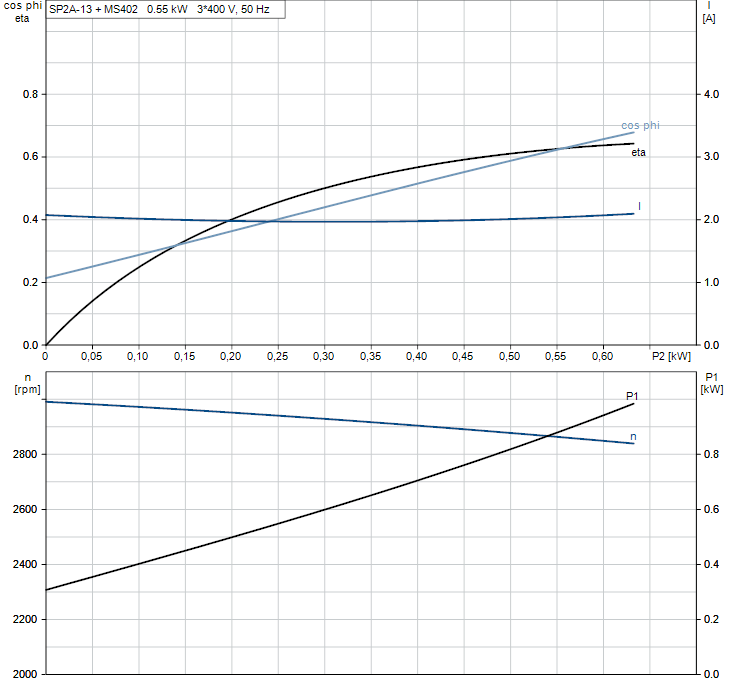

Výkonnostní křivky a výkres
| Q max maximálny prietok | 45 l/min |
| Napětí | 400 V |
| H max Výtlačna výška | 78 m |
| P max Maximálny príkon | 0,55 kW |
| DN výtlak - průměr | 5/4 '' |
| Délka kabelu | 1,7 m |
| Hmotnost | 13 kg |
| Průměr čerpadla | 98 mm |
| Max. provozní tlak | 15 bar |
| EAN | 5708601051302 |
| IP | 68 |
| Max. proud motoru | 2,2 A |
| Objednávacie číslo | 09001K13 |
| Menovitý prietok | 2 m3/h |
| Menovitý výtlak | 52 m |
