Redukční ventil DN15 1/2"
Přehled

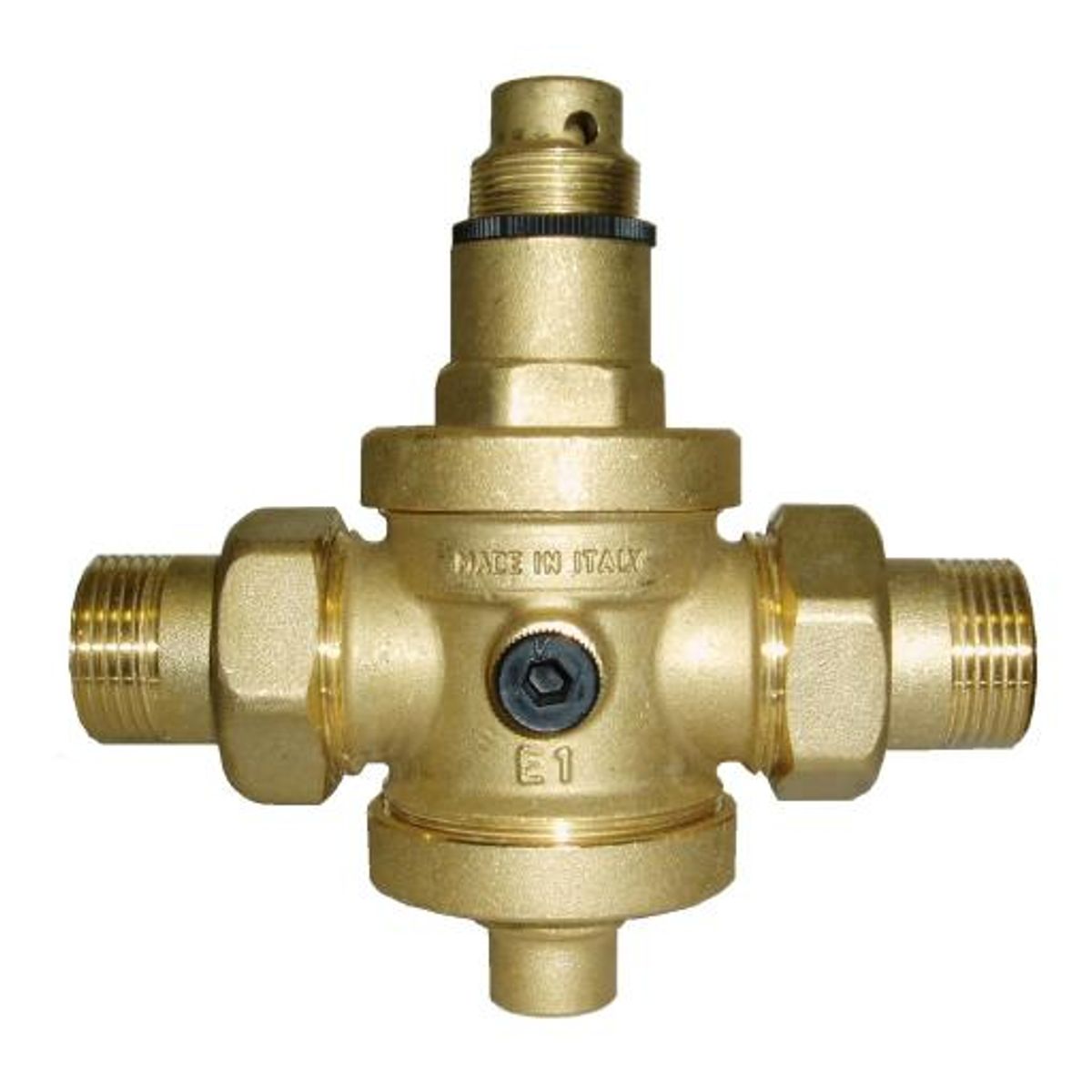

Redukční ventil Dn15 1/2" je mosazné tlakové zařízení určené k udržování konstantního výstupního tlaku v rozmezí od 0,5 do 6,0 barů, s továrně nastaveným tlakem na 3 bary. Tento ventil je spolehlivý a odolný, ideální pro různé aplikace, kde je vyžadována přesná regulace tlaku vody. Jeho mosazné těleso doplňuje píst z nerezové oceli, což zajišťuje vysokou kvalitu a dlouhou životnost.
Funkce a vlastnosti
- Udržuje konstantní výstupní tlak v rozmezí 0,5–6 barů (výchozí nastavení 3 bary)
- Možnost připojení manometru G 1/4" pro indikaci výstupního tlaku (manometr není součástí balení)
- Mosazné těleso zaručuje odolnost a spolehlivost
- Píst z nerezové oceli zajišťuje dlouhou životnost ventilu
- Dva vnější závity MM pro snadné připojení
- Možnost instalace v jakékoli poloze, nevyžaduje gravitaci
- Nastavení tlaku pomocí nastavovacího šroubu po uvolnění aretačního kroužku
- Pro maximální ochranu se doporučuje instalovat samočisticí filtr a zařízení proti vodnímu rázu
Instalace
Ventil lze snadno nainstalovat v jakékoli poloze bez ohledu na gravitaci. Pro zajištění optimálního provozu se doporučuje před ventil namontovat samočisticí filtr a zařízení proti vodnímu rázu. Tlakový ventil má dva vnější závity MM pro snadné připojení k potrubnímu systému.
Návod k použití
Nastavení výstupního tlaku se provádí otáčením nastavovacího šroubu po uvolnění aretačního kroužku. Pro snadnou kontrolu nastaveného tlaku lze připojit manometr pomocí závitu G 1/4" (manometr není součástí balení).
Technické parametry
| Výrobce | MALGORANI |
|---|---|
| PN (jmenovitý tlak) | 25 bar |
| Rozsah výstupního tlaku | 0,5–6 bar |
| Tovární nastavení tlaku | 3 bar |
| Maximální provozní teplota | 80 °C (110 °C ve speciálním provedení) |
| Dostupné rozměry | 1/2" až 2 1/2" |
| Materiál | Mosaz |
| Připojení manometru | G 1/4" (není součástí balení) |
| Pracovní rozsah tlaku | Udržování konstantního tlaku v rozmezí 0,5–6 bar |
| Instalace | Do libovolné polohy bez nutnosti gravitace |
Použité materiály
- Těleso: Mosaz
- Píst: nerezová ocel
