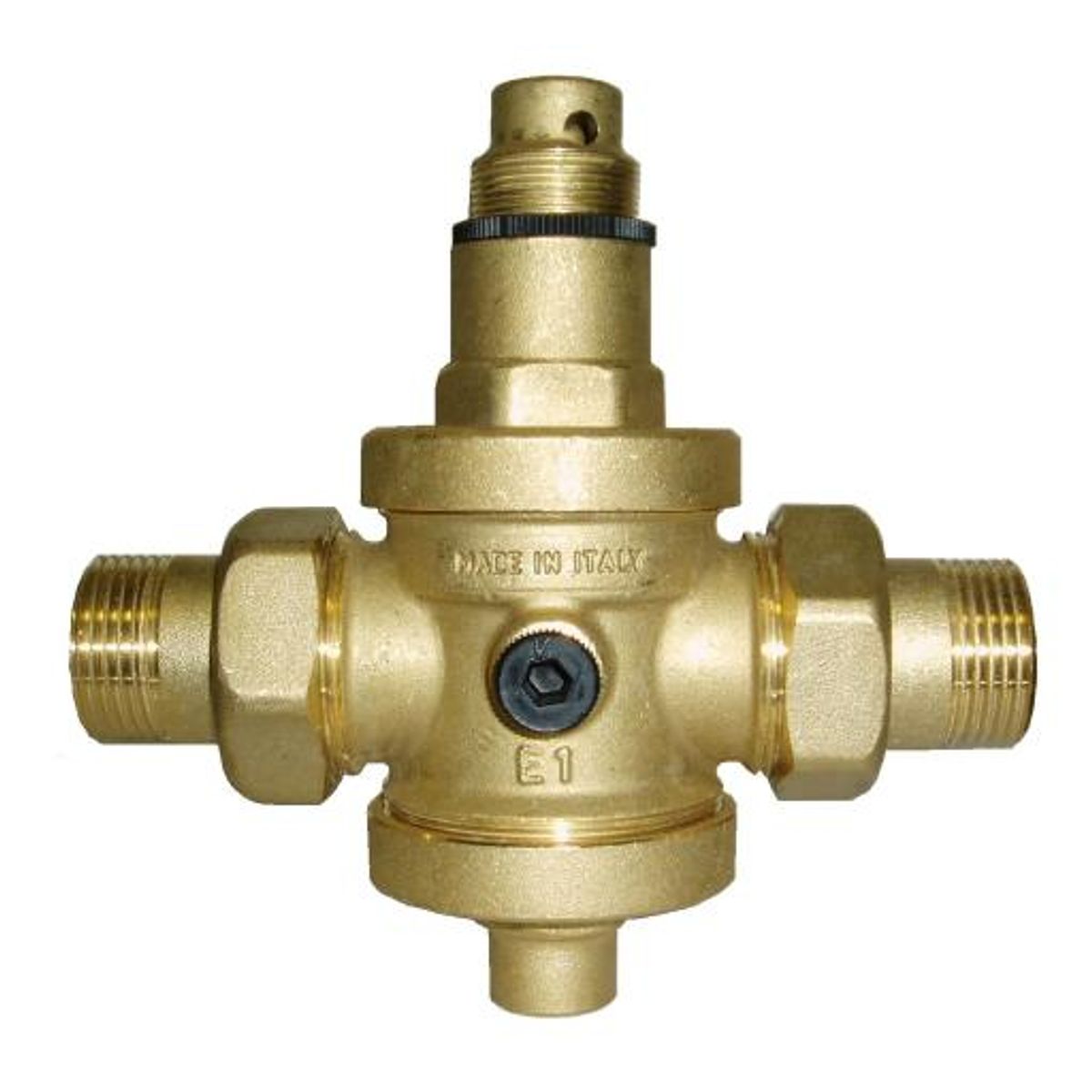

REDUKČNÍ VENTIL Dn40 6/4"
Přehled produktu
Tlakový mosazný redukční ventil určený k udržení konstantního výstupního tlaku v rozmezí od 0,5 do 6,0 barů. Výchozí nastavení ventilu je 3 bary, což zaručuje spolehlivou a stabilní regulaci tlaku pro různé instalační aplikace. Ventil umožňuje připojení manometru s vnějším závitem G 1/4" (manometr není součástí balení) pro přesné měření výstupního tlaku.
Funkce a vlastnosti
- Vysoce kvalitní mosazný redukční ventil s vnitřním pístem z nerezové oceli pro dlouhou životnost a odolnost proti korozi.
- Možnost připojení manometru G1/4" pro přesnou kontrolu výstupního tlaku.
- Pracovní tlak (PN) až 25 barů.
- Nastavitelný výstupní tlak v rozsahu 0,5 až 6 barů – flexibilní použití podle konkrétních požadavků systému.
- Výchozí tovární nastavení na 3 bary usnadňuje okamžité použití bez nutnosti dodatečného nastavování.
- Maximální provozní teplota až 80 °C
- Moderní design z kvalitní mosazi zajišťuje odolnost vůči tlaku a dlouhodobý provoz.
Instalace
Redukční ventil lze instalovat v libovolné poloze bez vlivu gravitace na jeho provoz, což umožňuje flexibilitu v rozvodných systémech. Pro ochranu ventilu před nečistotami ve vodě je nezbytné použít na jeho vstupu samočisticí filtr. Dále se doporučuje instalace zařízení proti vodnímu rázu pro ochranu vnitřních součástí ventilu a celého systému.
Nastavení tlaku
Ventil je před zabalením otestován a nastaven na výstupní tlak 3 bary. Po instalaci lze výstupní tlak snadno upravit pomocí nastavovacího šroubu:
- Uvolněte aretační kroužek.
- Pro zvýšení tlaku otáčejte nastavovacím šroubem ve směru hodinových ručiček.
- Pro snížení tlaku otáčejte proti směru hodinových ručiček.
- Nastavení se provádí v uzavřeném systému.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Materiál tělesa | Mosaz |
| Materiál pístu | Nerezová ocel |
| Příruby | Dva vnější závity (MM) |
| Možnost připojení manometru | G 1/4" (není součástí balení) |
| Max. provozní tlak (PN) | 25 bar |
| Výstupní tlak | 0,5 – 6 bar |
| Výchozí nastavení výstupního tlaku | 3 bar |
| Maximální provozní teplota | 80 °C |
| Typ ventilu | Redukční ventil s pístem |
| Variant | Cena | Dostupnosť |
|---|
|
Redukční ventil DN 15 1/2"
|
|
Redukční ventil DN20 3/4"
|
|
Redukční ventil DN 25 1"
|
|
REDUKČNÍ VENTIL Dn32 5/4"
Max. teplota čerpané kapaliny: 80° C °C Tlakový rozsah: 0,5 - 6 bar Objednávacie číslo: 142.114.G |
|
Redukční ventil DN50 2"
|
