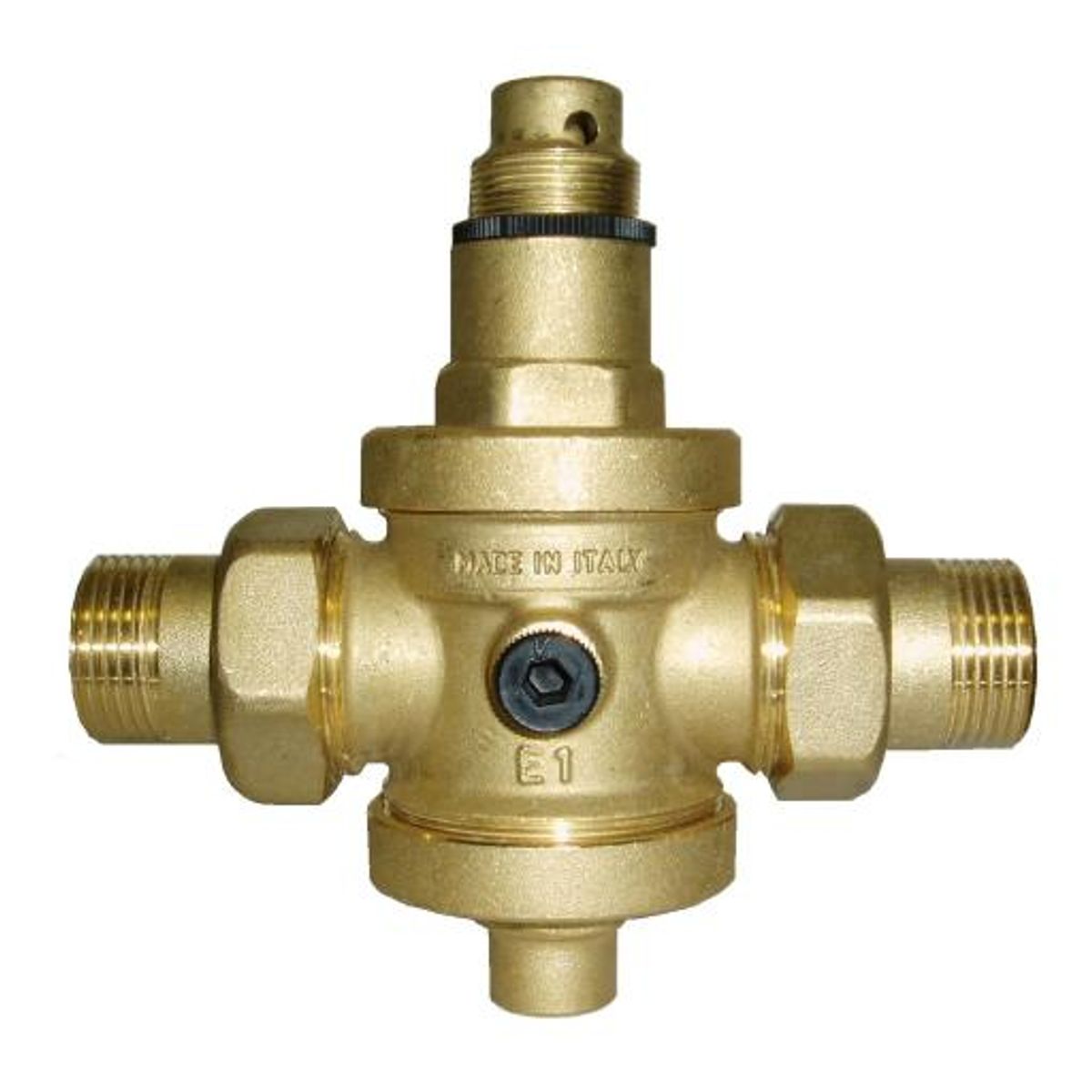

REDUKČNÍ VENTIL Dn50 2"
Přehled
Tlakové mosazné redukční ventily Malgorani jsou navrženy tak, aby udržovaly konstantní výstupní tlak nastavený v rozmezí od 0,5 do 6,0 barů, přičemž výchozí tovární nastavení je 3 bary. Toto zařízení je vybaveno možností připojení manometru se závitem G 1/4", který umožňuje přesné sledování výstupního tlaku (manometr není součástí balení).
Funkce a vlastnosti
- Udržování konstantního výstupního tlaku v rozmezí 0,5–6 bar
- Mosazný ventil s pístem z nerezové oceli pro dlouhodobou spolehlivost
- Dva vnější závity (MM) pro snadnou instalaci (rozměr 2")
- Možnost připojení manometru G1/4" pro sledování tlaku
- Maximální provozní teplota 80 °C
- Vysoký pracovní tlak až 25 bar (vstupní tlak)
Instalace
Redukční ventil lze instalovat v libovolné poloze, protože gravitace nemá na jeho provoz žádný vliv. Doporučuje se před ventil nainstalovat samočisticí filtr, který chrání ventil před nečistotami ve vodě, a zařízení proti vodnímu rázu, které chrání vnitřní součásti a systém.
Nastavení tlaku
Ventil je před zabalením nastaven na výstupní tlak 3 bary. Pro změnu tlaku po instalaci stačí uvolnit aretační kroužek a otáčet nastavovacím šroubem:
- Otáčení ve směru hodinových ručiček zvyšuje tlak
- Otáčení proti směru hodinových ručiček tlak snižuje
Pro dosažení přesného výsledku se doporučuje nastavit tlak v uzavřeném systému.
Technické parametry
| Výrobce | Malgorani |
|---|---|
| Model | REDUKČNÍ VENTIL Dn50 2" |
| Kód dodavatele | 142.58.G |
| Pracovní tlak (PN) | 25 bar |
| Výstupní tlak | 0,5–6 bar (nastavitelný) |
| Tovární nastavení výstupního tlaku | 3 bar |
| Maximální provozní teplota | 80 °C |
| Materiál ventilu | Mosaz |
| Materiál pístu | Nerezová ocel |
| Připojení | Dva vnější závity (MM), možnost připojení manometru G1/4" |
Použité materiály
Ventil je vyroben z kvalitní mosazi a jeho píst je z nerezové oceli, což zajišťuje dlouhou životnost a spolehlivý provoz v různých provozních podmínkách.
| Variant | Cena | Dostupnosť |
|---|
|
Redukční ventil DN 15 1/2"
|
|
Redukční ventil DN20 3/4"
|
|
Redukční ventil DN 25 1"
|
|
REDUKČNÍ VENTIL Dn32 5/4"
Max. teplota čerpané kapaliny: 80° C °C Tlakový rozsah: 0,5 - 6 bar Objednávacie číslo: 142.114.G |
|
Redukční ventil DN40 6/4"
|
