SB 3-45 A

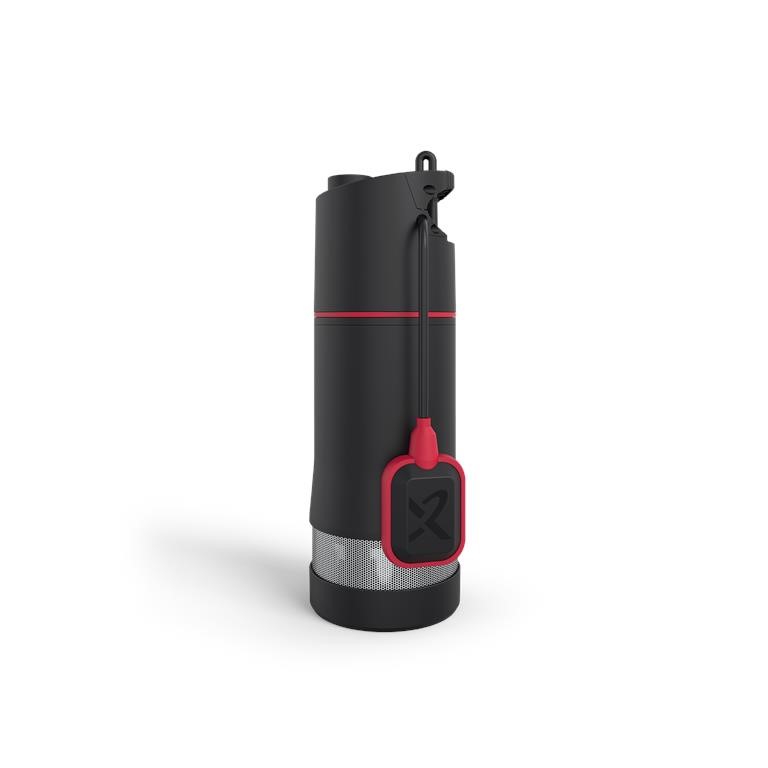

Ponorné čerpadlo Grundfos SB 3-45 A s plovákem / 92712340
Přehled výrobků
Grundfos SB 3-45 A je výkonné ponorné čerpadlo určené k čerpání a zvyšování tlaku čisté vody. Ideální pro použití s dešťovou vodou a v malých domovních studnách. Díky ponornému charakteru provozu je výrazně tišší než čerpadla instalovaná na sucho. Čerpadlo kombinuje vysoce kvalitní kompozitní materiály odolné proti korozi s nerezovou ocelí pro dlouhou životnost a spolehlivost.
Vlastnosti a výhody
- Navrženo k čerpání čisté vody bez pevných částic (max. velikost částic 1 mm).
- Vhodné pro studny a podzemní skladovací nádrže
- Kompozitní a nerezové materiály zvyšují odolnost proti korozi
- Integrovaná tepelná ochrana motoru zabraňuje přetížení a po ochlazení se automaticky znovu spustí
- Dodává se s 15 m dlouhým přívodním kabelem pro flexibilní instalaci
- Maximální hloubka ponoru až 10 m
- Nízká hlučnost díky ponořenému provedení
Instalace
Čerpadlo lze instalovat ve zdrojích sladké vody s teplotou okolí od -10 °C do 50 °C. Vstupní přípojka je vybavena síťovým filtrem (sítkem), tlakový port má přípojku G 1" se jmenovitým tlakem PN 6. Maximální hloubka instalace je 10 m pod vodní hladinou.
Technické parametry
| Regulace | Plovákový spínač. | |
|---|---|---|
| Čerpaná kapalina | ||
| Typ média | Voda | |
| Rozsah teplot média | 0 - 40 °C | |
| Provozní teplota média | 20 °C | |
| Hustota | 998,2 kg/m³ | |
| Výkonnostní údaje | ||
| Jmenovitý průtok | 3,01 m³/h | |
| Jmenovitý výtlak | 33,4 m | |
| Maximální velikost částic | 1 mm | |
| Schválení | CE | |
| Třída přijatelnosti ISO | ISO9906:2012 3B | |
| Zpětný ventil | Ne | |
| Materiály | ||
| Těleso čerpadla | Kompozitní materiál, PP - GF30 | |
| Materiál oběžného kola | Kompozitní materiál, PPO-20GF | |
| Instalace | ||
| Okolní teplota | -10 až 50 °C | |
| Typ vstupního připojení | Filtr (síťový filtr) | |
| Připojení tlakového portu | G 1" | |
| Jmenovitý tlakový stupeň | PN 6 | |
| Maximální hloubka instalace | 10 m | |
| Elektrické údaje | ||
| Příkon (P1) | 0,9 kW | |
| Jmenovitý výkon (P2) | 0,55 kW | |
| Síťová frekvence | 50 Hz | |
| Jmenovité napětí | 1 x 220-240 V | |
| Jmenovitý proud | 4 A | |
| Rozběhový proud | 12 A | |
| Úroveň otáček Cos phi 3 | 0.946 | |
| Jmenovité otáčky | 2800 1/min | |
| Velikost provozního kondenzátoru | 12 µF/450 V | |
| Třída ochrany (IEC 34-5) | X8 | |
| Třída izolace (IEC 85) | F | |
| Ochrana motoru | Ano | |
| Délka kabelu | 15 m | |
| Typ kabelu | H07RN-F 3G1 | |
| Síťová zástrčka | Zástrčka Schuko | |
| Další údaje | ||
| Čistá hmotnost | 12,2 kg | |
| Hrubá hmotnost | 13,2 kg | |
Výkonnostní křivka
Technický výkres čerpadla
| Q max maximálny prietok | 100 l/min |
| Napětí | 230 V |
| H max Výtlačna výška | 45 m |
| P max Maximálny príkon | 0,9 kW |
| Délka kabelu | 15 m |
| Plavakový spínač | áno |
| Hmotnost | 11 kg |
| Max. teplota čerpané kapaliny | 40 °C |
| Průměr čerpadla | 150 mm |
| EAN | 5710621504164 |
| Max. ponor motoru | 10 m |
| Max. proud motoru | 4 A |
| Variant | Cena | Dostupnosť |
|---|
|
Pononré čerpadlo Grundfos SB 3-35 A s plavákom / 92712333
Q max: 100 l/min Napětí: 230 V H max: 34 m P max: 0,75 kW DN výtlak - průměr: 1 '' Délka kabelu: 15 m Průměr čerpadla: 160 mm EAN: 5715118518952 Max. ponor motoru: 10 m Max. proud motoru: 3,5 A |
|
Pononré čerpadlo Grundfos SB 3-35 A s plavákom / 92712333
Q max: 100 l/min Napětí: 230 V H max: 45 m P max: 0,9 kW DN výtlak - průměr: 1 '' Délka kabelu: 15 m Průměr čerpadla: 160 mm Max. ponor motoru: 10 m Max. proud motoru: 4 A |
|
SBA 3-35 A
Q max: 100 l/min Napětí: 230 V H max: 34 m P max: 0.75 kW Délka kabelu: 15 m Plavakový spínač: áno Hmotnost: 11 kg Max. teplota čerpané kapaliny: 40 °C Průměr čerpadla: 160 mm EAN: 5715118529361 Max. ponor motoru: 10 m |
|
SBA 3-45 M
Q max: 100 l/min Napětí: 230 V H max: 45 m P max: 0,9 kW Délka kabelu: 15 m Plavakový spínač: nein Hmotnost: 11 kg Max. teplota čerpané kapaliny: 40 °C Průměr čerpadla: 160 mm Zapínací tlak: 2,2 bar EAN: 5710626001743 Max. ponor motoru: 10 m Max. proud motoru: 4 A Objednávacie číslo: 92834170 Menovitý prietok: 3 m3/h Menovitý výtlak: 32,6 m |
|
SBA 3-45 A
Q max: 100 l/min Napětí: 230 V H max: 45 m P max: 0,9 kW Délka kabelu: 15 m Plavakový spínač: ja Hmotnost: 11 kg Max. teplota čerpané kapaliny: 40 °C Průměr čerpadla: 160 mm Zapínací tlak: 2,2 bar EAN: 5715118529576 Max. ponor motoru: 10 m Max. proud motoru: 4 A Objednávacie číslo: 92713068 |
|
SBA 3-45 MW
Q max: 100 l/min Napětí: 230 V H max: 45 m P max: 1,05 kW DN výtlak - průměr: 1 '' Délka kabelu: 15 m Průměr čerpadla: 160 mm Zapínací tlak: 2,2 bar EAN: 5715118529590 Max. ponor motoru: 10 m Max. proud motoru: 4 A Objednávacie číslo: 92713100 |
|
Ponorné čerpadlo Grundfos SB 3-35 M
Q max: 100 l/min Napětí: 230 V H max: 34 m P max: 0,75 kW Délka kabelu: 15 m Plavakový spínač: nie Hmotnost: 10 kg Max. teplota čerpané kapaliny: 40 °C Průměr čerpadla: 160 mm EAN: 5710621504119 Max. proud motoru: 3,5 A |
